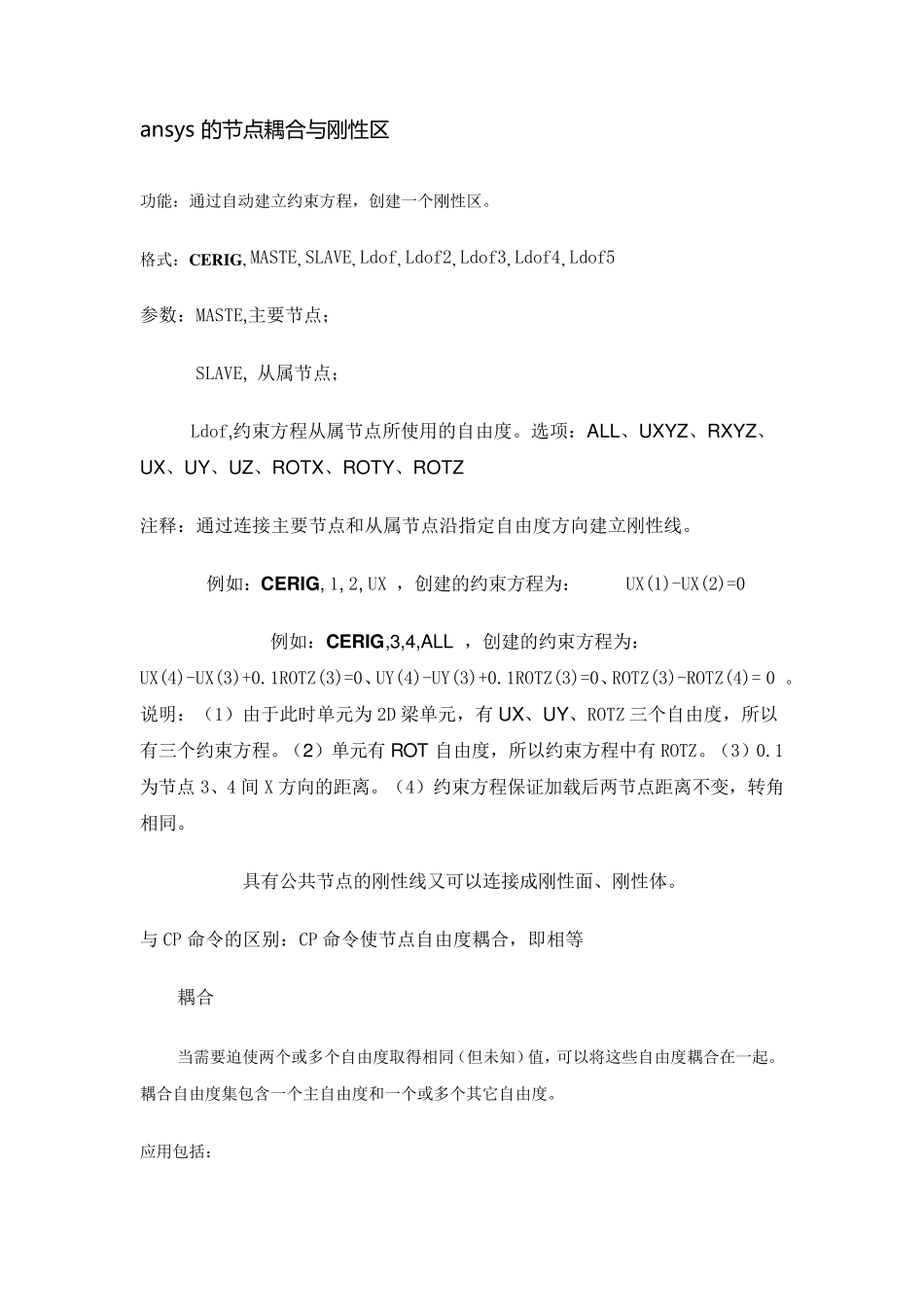

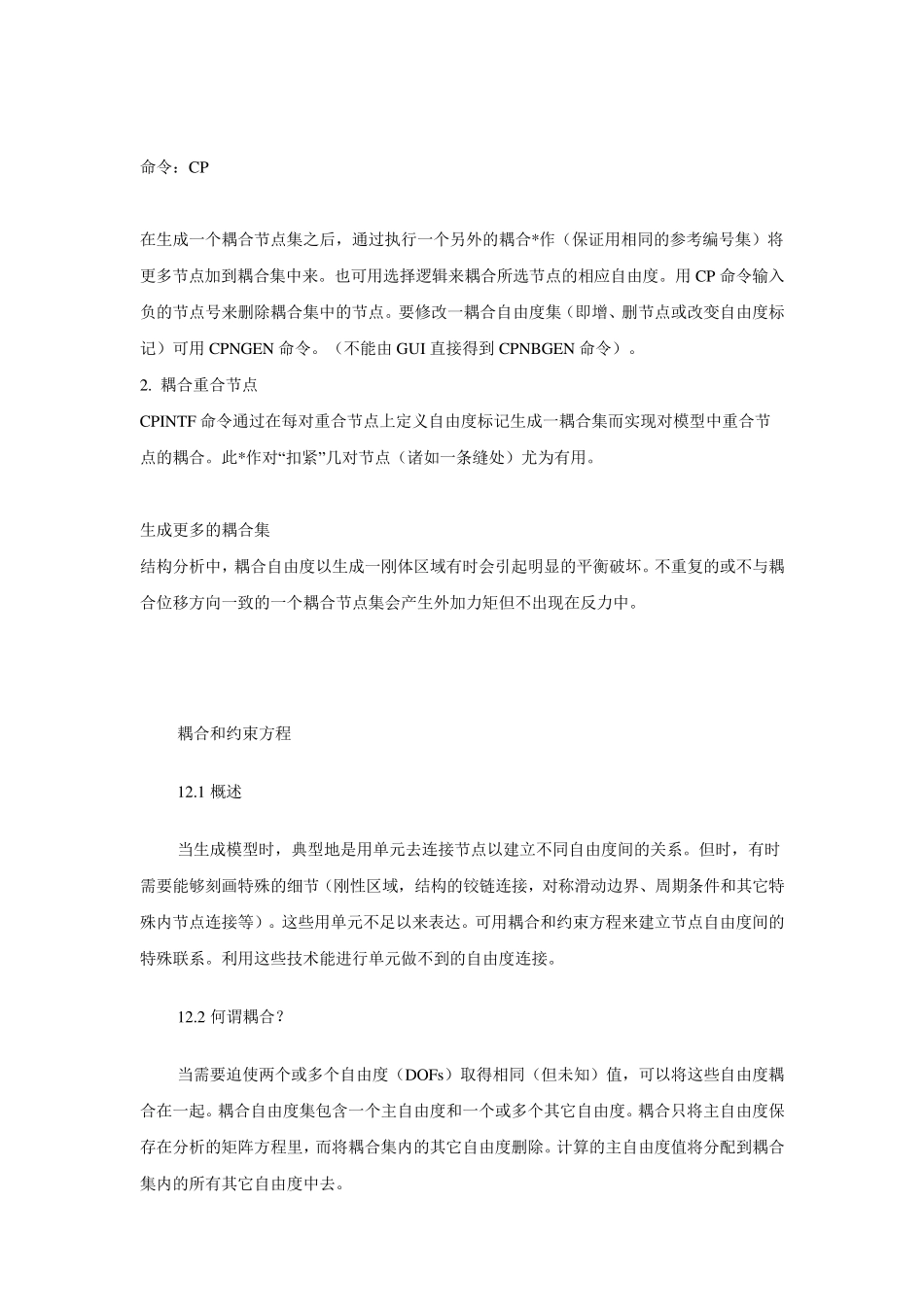

ansys 的 节 点 耦 合 与刚性区 功能:通过自动建立约束方程,创建一个刚性区。 格式:CER IG, MASTE, SLAVE, Ldof, Ldof2, Ldof3, Ldof4, Ldof5 参数:MASTE,主要节点; SLAVE, 从属节点; Ldof,约束方程从属节点所使用的自由度。选项:ALL、UXYZ、RXYZ、UX、UY、UZ、ROTX、ROTY、ROTZ 注释:通过连接主要节点和从属节点沿指定自由度方向建立刚性线。 例如:CER IG, 1, 2, UX ,创建的约束方程为: UX(1)-UX(2)=0 例如:CER IG,3,4,ALL ,创建的约束方程为:UX(4)-UX(3)+0.1ROTZ(3)=0、UY(4)-UY(3)+0.1ROTZ(3)=0、ROTZ(3)-ROTZ(4)= 0 。说明:(1)由于此时单元为2D 梁单元,有 UX、UY、ROTZ 三个自由度,所以有三个约束方程。(2)单元有 ROT 自由度,所以约束方程中有 ROTZ。(3)0.1为节点 3、4 间 X 方向的距离。(4)约束方程保证加载后两节点距离不变,转角相同。 具有公共节点的刚性线又可以连接成刚性面、刚性体。 与 CP 命令的区别:CP 命令使节点自由度耦合,即相等 耦合 当需要迫使两个或多个自由度取得相同(但未知)值,可以将这些自由度耦合在一起。耦合自由度集包含一个主自由度和一个或多个其它自由度。 应用包括: 命令:CP 在生成一个耦合节点集之后,通过执行一个另外的耦合*作(保证用相同的参考编号集)将更多节点加到耦合集中来。也可用选择逻辑来耦合所选节点的相应自由度。用CP 命令输入负的节点号来删除耦合集中的节点。要修改一耦合自由度集(即增、删节点或改变自由度标记)可用CPNGEN 命令。(不能由GUI 直接得到CPNBGEN 命令)。 2. 耦合重合节点 CPINTF 命令通过在每对重合节点上定义自由度标记生成一耦合集而实现对模型中重合节点的耦合。此*作对“扣紧”几对节点(诸如一条缝处)尤为有用。 生成更多的耦合集 结构分析中,耦合自由度以生成一刚体区域有时会引起明显的平衡破坏。不重复的或不与耦合位移方向一致的一个耦合节点集会产生外加力矩但不出现在反力中。 耦合和约束方程 12.1 概述 当生成模型时,典型地是用单元去连接节点以建立不同自由度间的关系。但时,有时需要能够刻画特殊的细节(刚性区域,结构的铰链连接,对称滑动边界、周期条件和其它特殊内节点连接等)。这些用单元不足以来表达。可用耦合和约束方程来建立节点自由度间的特殊联系。利用这些技术能进行单元做不到的自由度连接。 12.2 何谓耦合? 当需要迫使两个或多个...
