ansys谐响应分析步骤

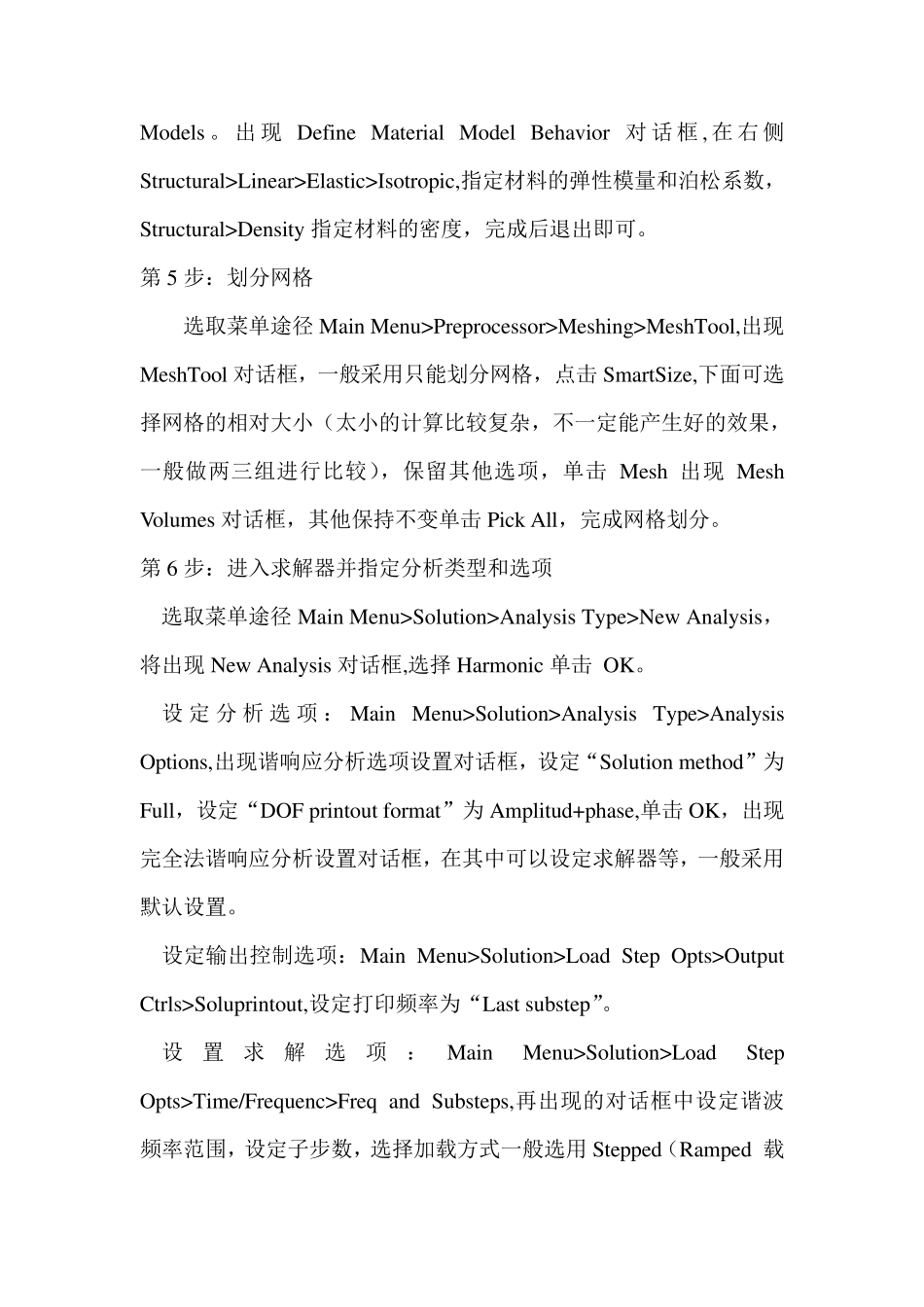

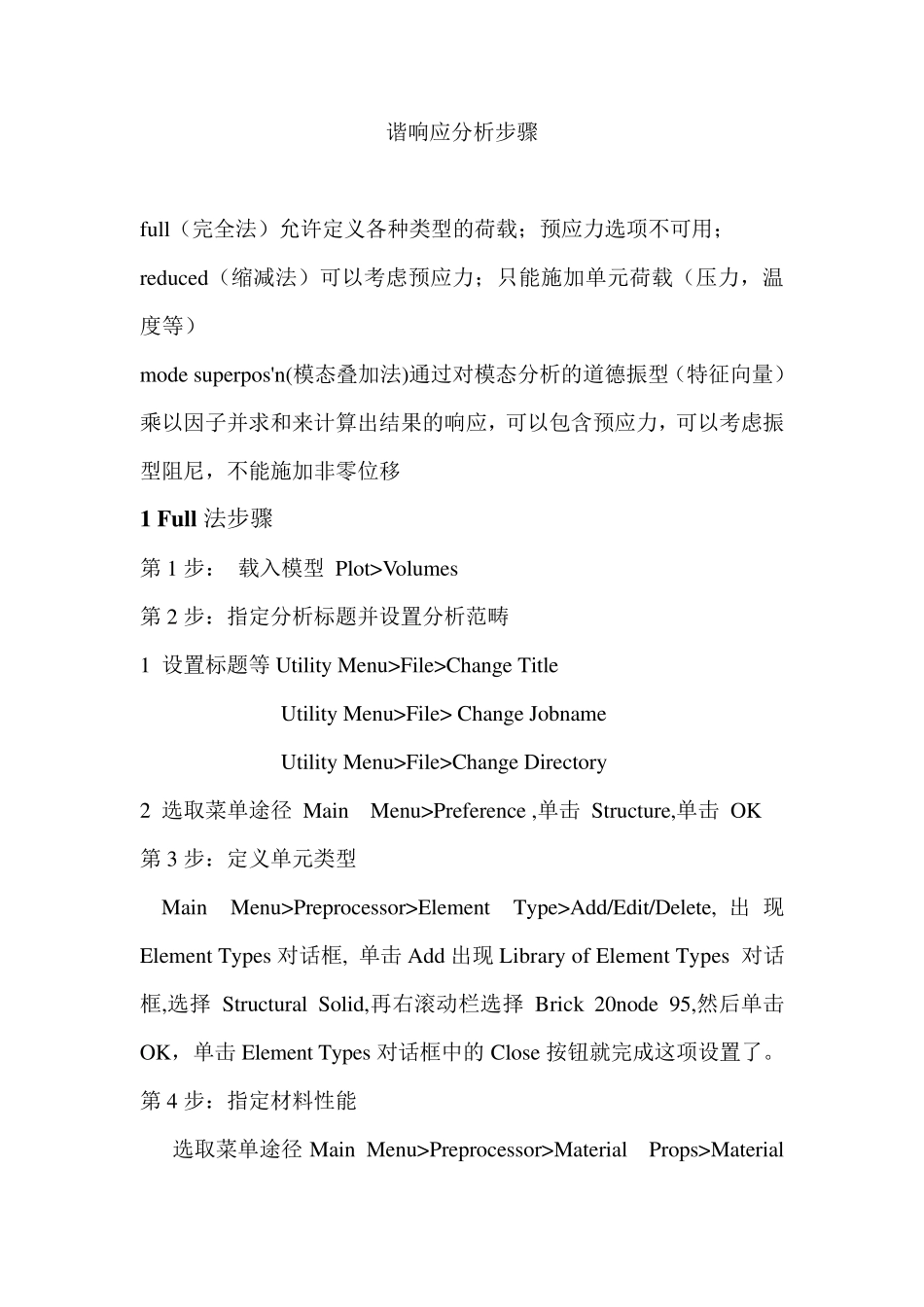

谐响应分析步骤 fu ll（完全法）允许定义各种类型的荷载；预应力选项不可用； redu ced（缩减法）可以考虑预应力；只能施加单元荷载（压力，温度等） mode su perpos'n(模态叠加法)通过对模态分析的道德振型（特征向量）乘以因子并求和来计算出结果的响应，可以包含预应力，可以考虑振型阻尼，不能施加非零位移 1 Fu ll 法步骤 第1 步： 载入模型 Plot>Volu mes 第2 步：指定分析标题并设置分析范畴 1 设置标题等Utility Menu >File>Change Title Utility Menu >File> Change Jobname Utility Menu >File>Change Directory 2 选取菜单途径 Main Menu >Preference ,单击 Stru ctu re,单击 OK 第3 步：定义单元类型 Main Menu >Preprocessor>Element Ty pe>Add/Edit/Delete, 出现Element Ty pes 对话框, 单击Add 出现Library of Element Ty pes 对话框,选择Stru ctu ral Solid,再右滚动栏选择Brick 20node 95,然后单击OK，单击Element Ty pes 对话框中的Close 按钮就完成这项设置了。 第4 步：指定材料性能 选取菜单途径Main Menu >Preprocessor>Material Props>Material Models 。出现Define Material Model Behavior 对话框, 在右侧Structural>Linear>Elastic>Isotropic,指定材料的弹性模量和泊松系数，Structural>Density 指定材料的密度，完成后退出即可。 第5 步：划分网格 选取菜单途径Main Menu>Preprocessor>Meshing>MeshTool,出现MeshTool 对话框，一般采用只能划分网格，点击SmartSize,下面可选择网格的相对大小（太小的计算比较复杂，不一定能产生好的效果，一般做两三组进行比较），保留其他选项，单击Mesh 出现Mesh Volumes 对话框，其他保持不变单击Pick All，完成网格划分。 第6 步：进入求解器并指定分析类型和选项 选取菜单途径Main Menu>Solution>Analysis Type>New Analysis，将出现New Analysis 对话框,选择Harmonic 单击 OK。 设定分析选项：Main Menu>Solution>Analysis Type>Analysis Options,出现谐响应分析选项设置对话框，设定“Solution method”为Full，设定“DOF printout format”为 Amplitud+phase,单击OK，出现完全法谐响应分析设置对话框，在其中可以设定求解器等，一般采用默认设置。 设定输出控制选项：Main Menu>Solution>Load Step Opts>Output Ctrls>Soluprintout,设定打印频率为“Last...
