Arbin软件使用简介VIP专享

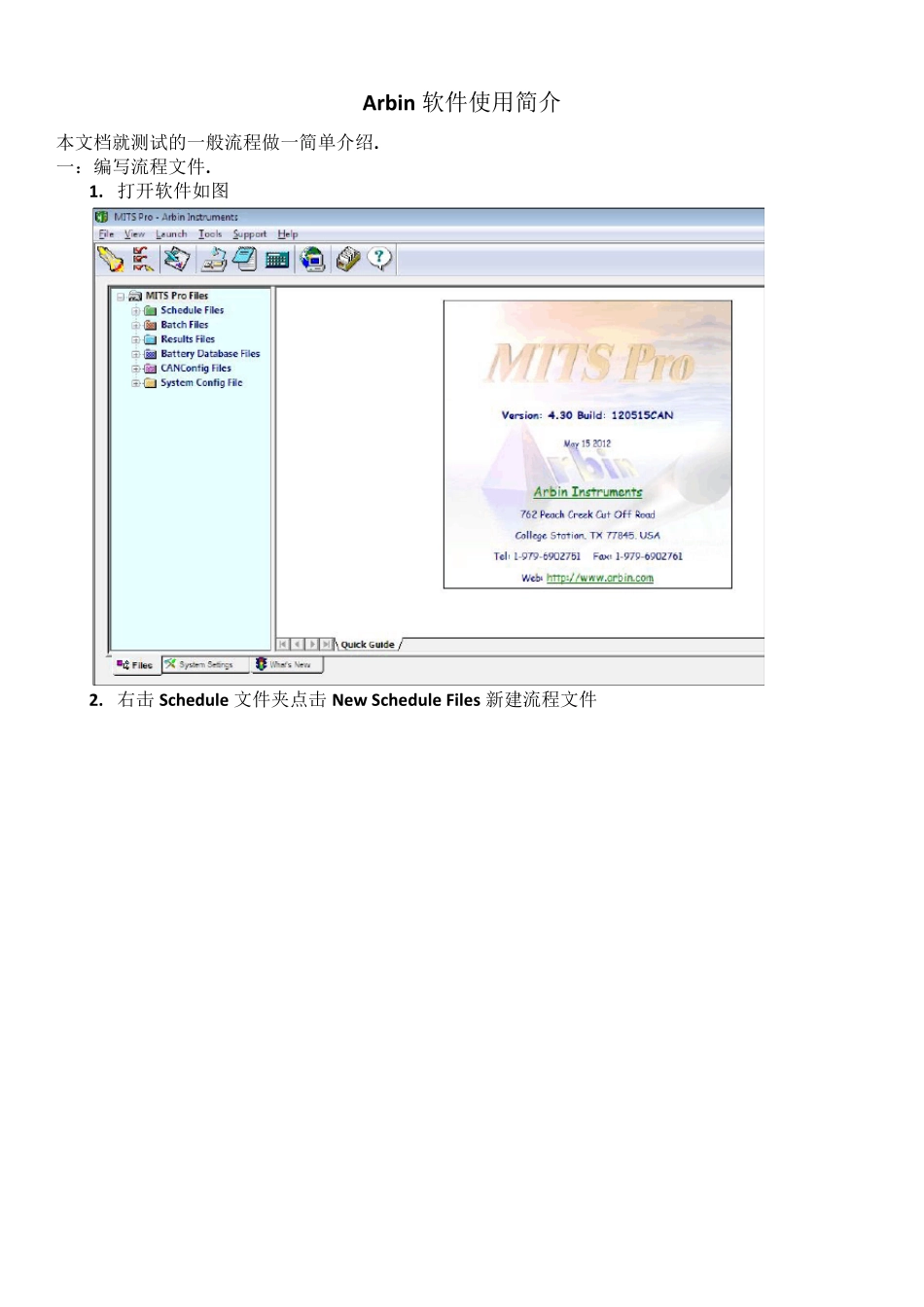

Arbin 软件使用简介 本文档就测试的一般流程做一简单介绍. 一：编写流程文件. 1. 打开软件如图 2. 右击 Schedule 文件夹点击 New Schedule Files 新建流程文件 3:双击打开流程文件，编辑完后点击保存按钮即可 4:进行安全保护设置(重要） 设置好安全保护后，Schedu le 编写完成. 二：加载流程文件（schedule）. 1:点击软件主界面中火箭图标. 2:弹出两个窗口（监视控制窗口和DAQ） 3:监视控制窗口中，在相应的通道号上鼠标右击Schedule Name 对应的方格，再左击Assign 选项，在弹出的窗口中，将编辑好的流程文件加载进来。（例如要在第 2 通道上做测试） 三：连接机器上对应的通道线，I+ V+接电池正极，I- V-接电池负极. 四：设置主机 IP 地址 五：接好电池后，便可开始测试. 在弹出的窗口中，输入结果数据文件的名字（如下图），最后点击OK 按钮，测试正式开始。 如果测试运行中，想要暂停测试，可以点击工具栏上的按钮。 暂停测试后，如果想恢复测试，那么点击按钮，在弹出的窗口中，点击OK 按钮确认即可恢复测试. 六：data w atcher（查看数据） 1：打开data w atcher 2 实时更新图形： 3：设置坐标量程 点击 data w acther 实时显示 4：保存当前图形 七：导出Excel 表格 1:单击Launch Excel 对当前图拍照截图 单击Chart setting: Enable Zoom setting 可以对图形进行放大或缩小。 单击X1 Axes 可以对坐标轴的量程进行设置。 2:单击Add-Ins 3:单击Import Data 单击Launch Excel 单击Add-Ins 4:选择数据源和表格形式 5：表格导出完成 单击Import Data 选择文件 设置输出路径 输出表格 控制类型介绍. 1. 搁置 rest. 例 搁置30 秒 （DV_Time≥1 表示 1 秒钟采一个点）： 2. 恒流充电或放电 Cu rrent(A)（正表示充电，负表示放电）. 例 1A 充电至 4.2V 1A 放电至 2.5V 3. 恒压 Voltage(V) (一般接在恒流之后使用) 例 4.2V 恒压 截止电流为0.05A. 4. 倍率充电或放电 C-Rate （正为充电，负为放电） 例 在第1 通道做1Ah 电池5 倍率充电至4.2V 测试 做倍率测试，首先要在batch 文件设置被测电池的容量. 双击Batch Files 文件夹下面的ArbinSys.bth 文件，在对应的通道Capacity(Ah)填入被测电池容量. 倍率测试其实可以直接用恒流来做，转化为相应的恒流即可. 如1Ah 的电池用5 倍率充电，相当于用恒流1×5=5A 充电....
