ARCGIS制作1：10000分幅图教程VIP专享

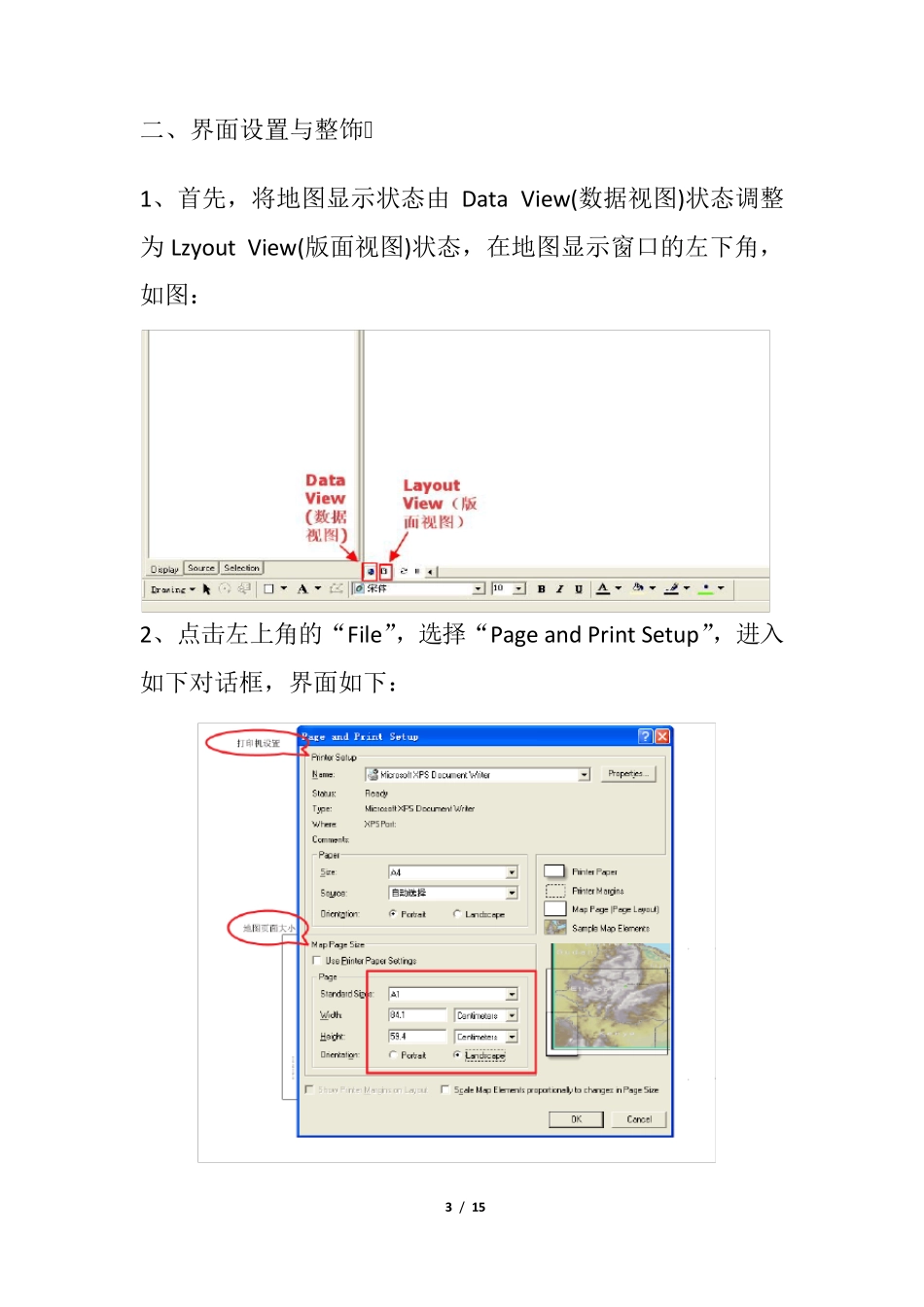

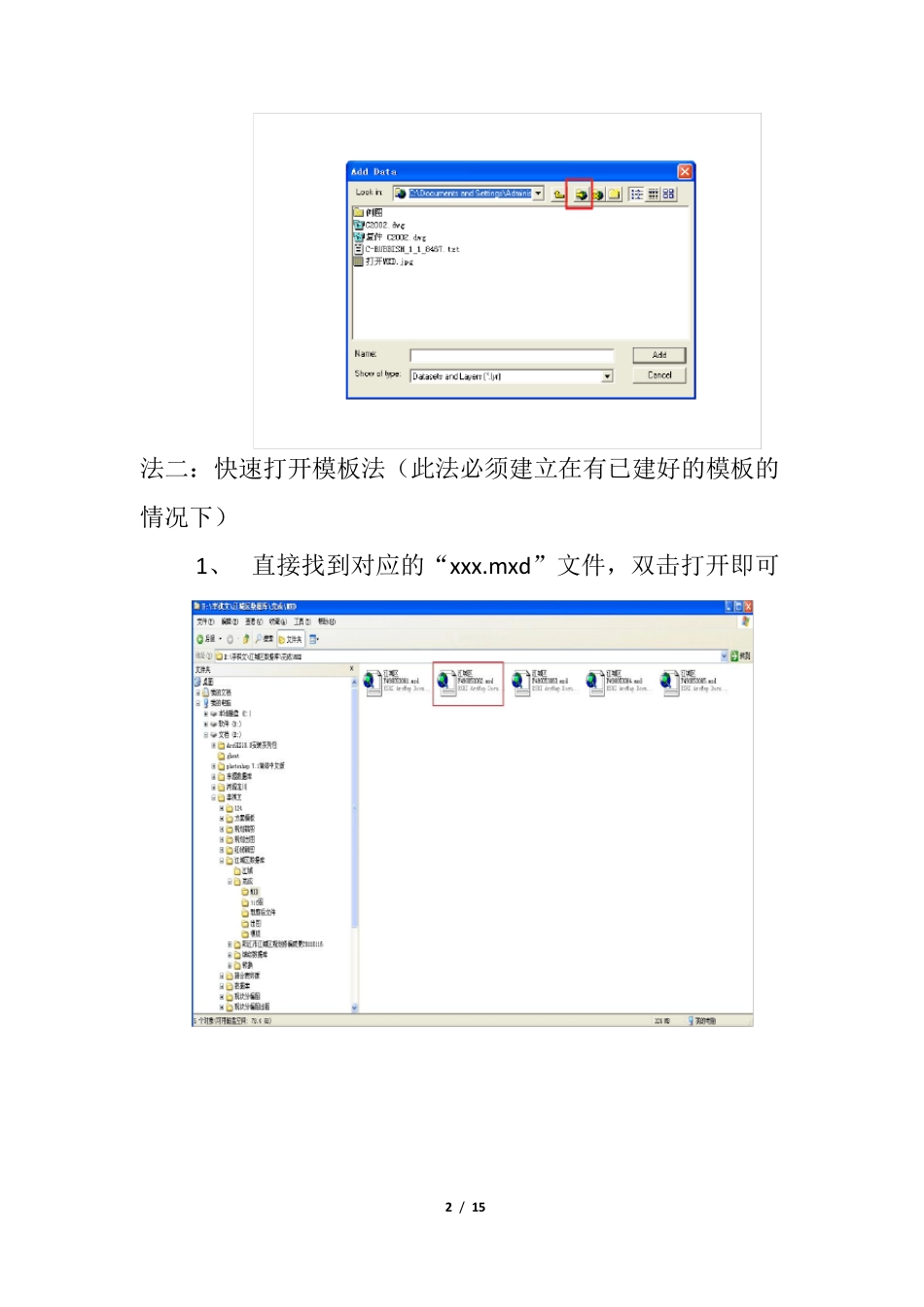

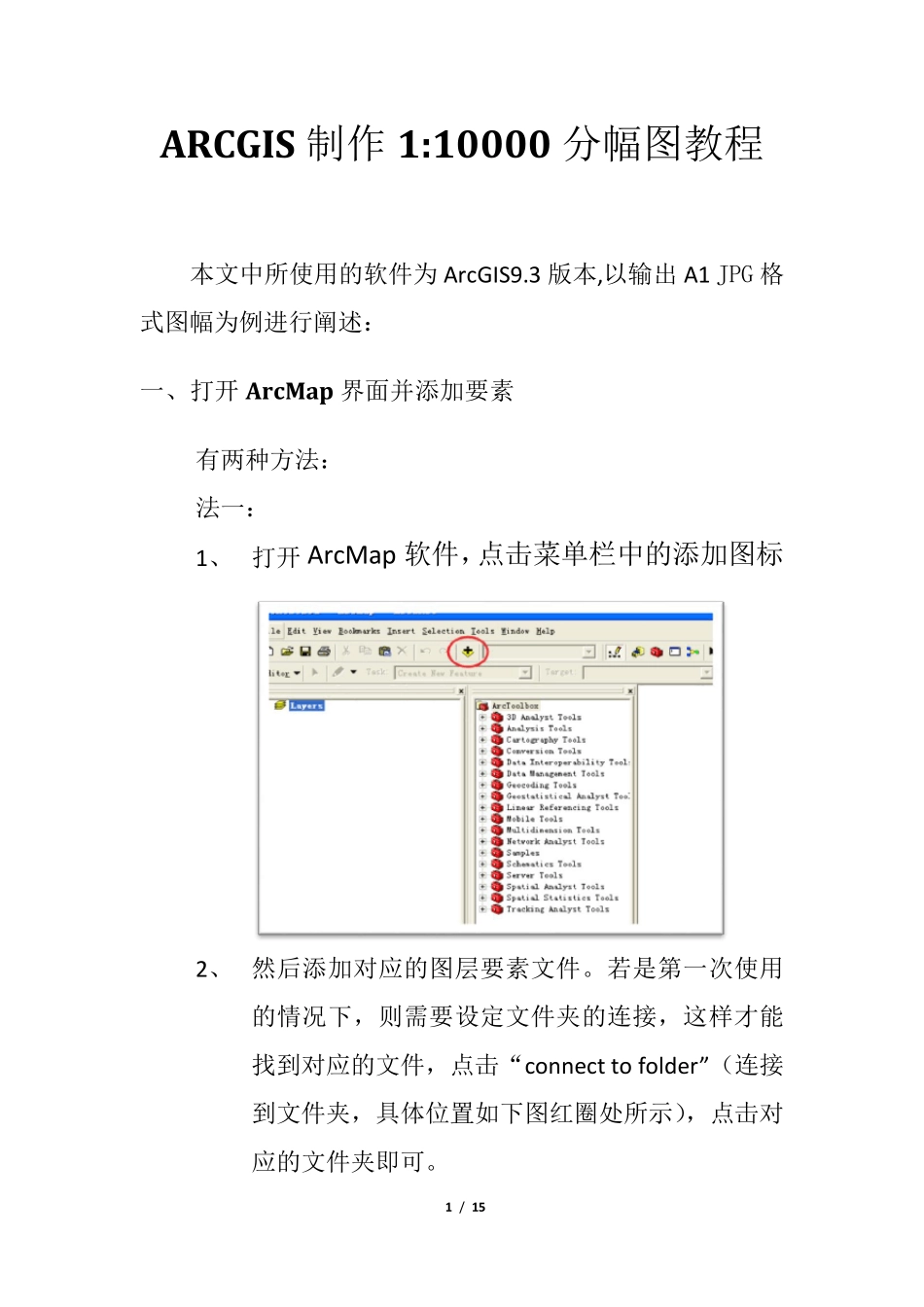

1 / 15 ARCGIS 制作1:10000 分幅图教程 本文中所使用的软件为ArcGIS9.3 版本,以输出A1 JPG 格式图幅为例进行阐述： 一、打开ArcMap 界面并添加要素 有两种方法： 法一： 1、 打开ArcMap 软件，点击菜单栏中的添加图标 2、 然后添加对应的图层要素文件。若是第一次使用的情况下，则需要设定文件夹的连接，这样才能找到对应的文件，点击“connect to folder”（连接到文件夹，具体位置如下图红圈处所示），点击对应的文件夹即可。 2 / 15 法二：快速打开模板法（此法必须建立在有已建好的模板的情况下） 1、 直接找到对应的“xxx.mxd”文件，双击打开即可 3 / 15 二、界面设置与整饰 1、首先，将地图显示状态由Data View(数据视图)状态调整为Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图： 2、点击左上角的“File”，选择“Page and Print Setup”，进入如下对话框，界面如下： 4 / 15 若电脑有连接打印机的话，则直接在“Print Setup”栏中设置好参数，同时在“Map Page Size”栏下方“Use Print Pager Settings”前面的复选框中打上勾即可； 若没有连接打印机的话，则直接设置“Map Page Size”栏的“Page”中的“Standard Size”的参数即可。另外，“Portrait”是“纵向”的意思，“Landscape”是“横向”的意思，在这里，以选择“横向”为例。 设置好后点击“OK”既可以看到界面中纸张页面框的大小发生了变化。 3、图层属性设置 选中图层（会出现一个蓝色虚线框）， 然后点击鼠标右键，选择“properties…”打开属性对话框 5 / 15 （1）设置图层的框架（以边框0.5 磅为例） （2）固定图层的比例尺范围（以1:10000 为例） 选择“Data Frame”，如图所示： 6 / 15 然后，选中图层，将图层移动到打印页面框中，将图层的框架缩小到打印页面框架范围内： 在这里说一下这两个图标（上图红圈处）的区别： 那个手巴掌标志是移动图层的，它可以改变图层在图层框架中的位置；而那个箭头标志则是整体移动或改变各种框架的，务必分清楚，否则容易出错。 7 / 15 （3）建立格网（以方里格网为例）： 点击“Grids” →“New Grid……” 选择第二个 8 / 15 设置好间隔 那个长轴刻度数看情况而定，要是有要求的就设置一下 在“Neatline”栏的复选框中打钩： 9 / 15 然后可得到下图，图层框架外面会多一层格里网框，且该格网框是固定不变的，因此务必注意一...
