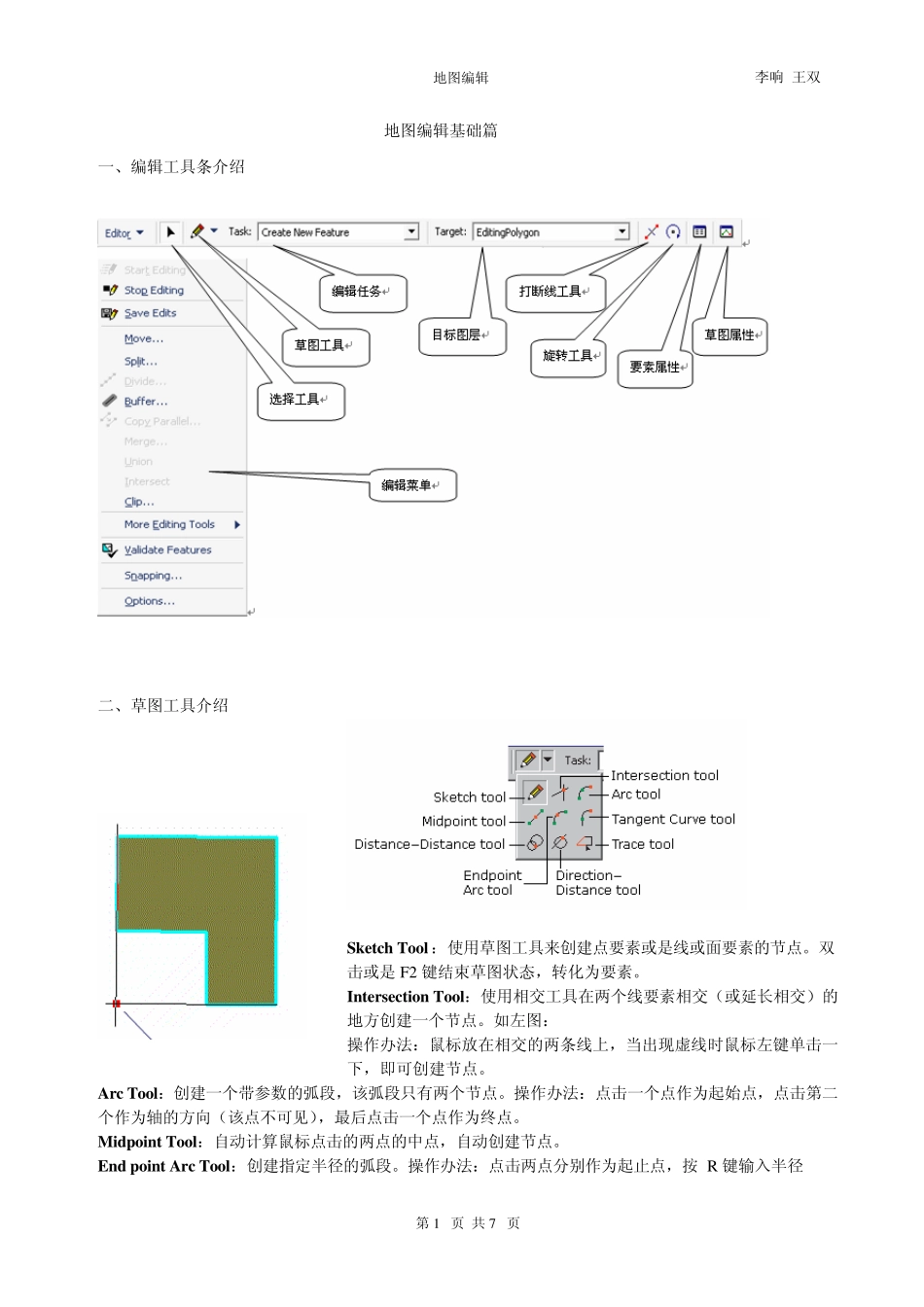

地图编辑 李响 王双 地图编辑基础篇 一、编辑工具条介绍 二、草图工具介绍 Sketch Tool：使用草图工具来创建点要素或是线或面要素的节点。双击或是 F2 键结束草图状态，转化为要素。 Intersection Tool：使用相交工具在两个线要素相交（或延长相交）的地方创建一个节点。如左图： 操作办法：鼠标放在相交的两条线上，当出现虚线时鼠标左键单击一下，即可创建节点。 Arc Tool：创建一个带参数的弧段，该弧段只有两个节点。操作办法：点击一个点作为起始点，点击第二个作为轴的方向（该点不可见），最后点击一个点作为终点。 Midpoint Tool：自动计算鼠标点击的两点的中点，自动创建节点。 End point Arc Tool：创建指定半径的弧段。操作办法：点击两点分别作为起止点，按 R 键输入半径 第 1 页 共 7 页 地图编辑 李响 王双 Tangent Tool：创建与指定线相切的弧段，形成一个完整的要素。操作办法：选中线，进入草图状态，选择该工具。 Distance-Distance Tool：确定在距两点指定的距离处的点。操作办法：鼠标点击一目标点，按R 键输入半径，再点击另外一目标点，按R 键输入半径。 Direction-Distance Tool ：确定在距某点指定角度和另一点指定距离处的点。操作办法：点击要指定方向的点，按A 键输入角度（逆时针），然后点击要指定距离的点，按D 输入距离。 Trace Tool ：跟踪已有的要素，按照设置的偏移量画出新的要素。操作办法：选中已有要素，使用Trace工具，按O 键设置偏移量（前加空格表示负偏移量），然后在地图上任意单击一点开始跟踪。 三、编辑任务介绍 第 2 页 共 7 页 地图编辑 李响 王双 基本编辑任务介绍： Create New Features：创建新的要素。 Reshape Feature：整形要素。选中要素，使用 sketch 工具画线，该任务会自动根据闭合的图形整形要素。 Cut Polygon Feature：对多边形要素进行内部分割，选中多边形，使用 sketch 工具在多边形内部进行分割，则在当前图层生成新的图形。 Mirror Features：镜像要素。选中要素，使用 sketch 工具画线，则以该线为对称轴复制该要素。 第 3 页 共 7 页 地图编辑 李响 王双 Extend/Trim Features：延伸/切割线要素。选中下图中左边的两条线，使用sketch 工具画线（从上至下）,则生成右边的图形，上面一条线被延伸，下面一条线被切掉左边的部分。 Modify Features：选择该任务则使要素进入草图状态。 ...
