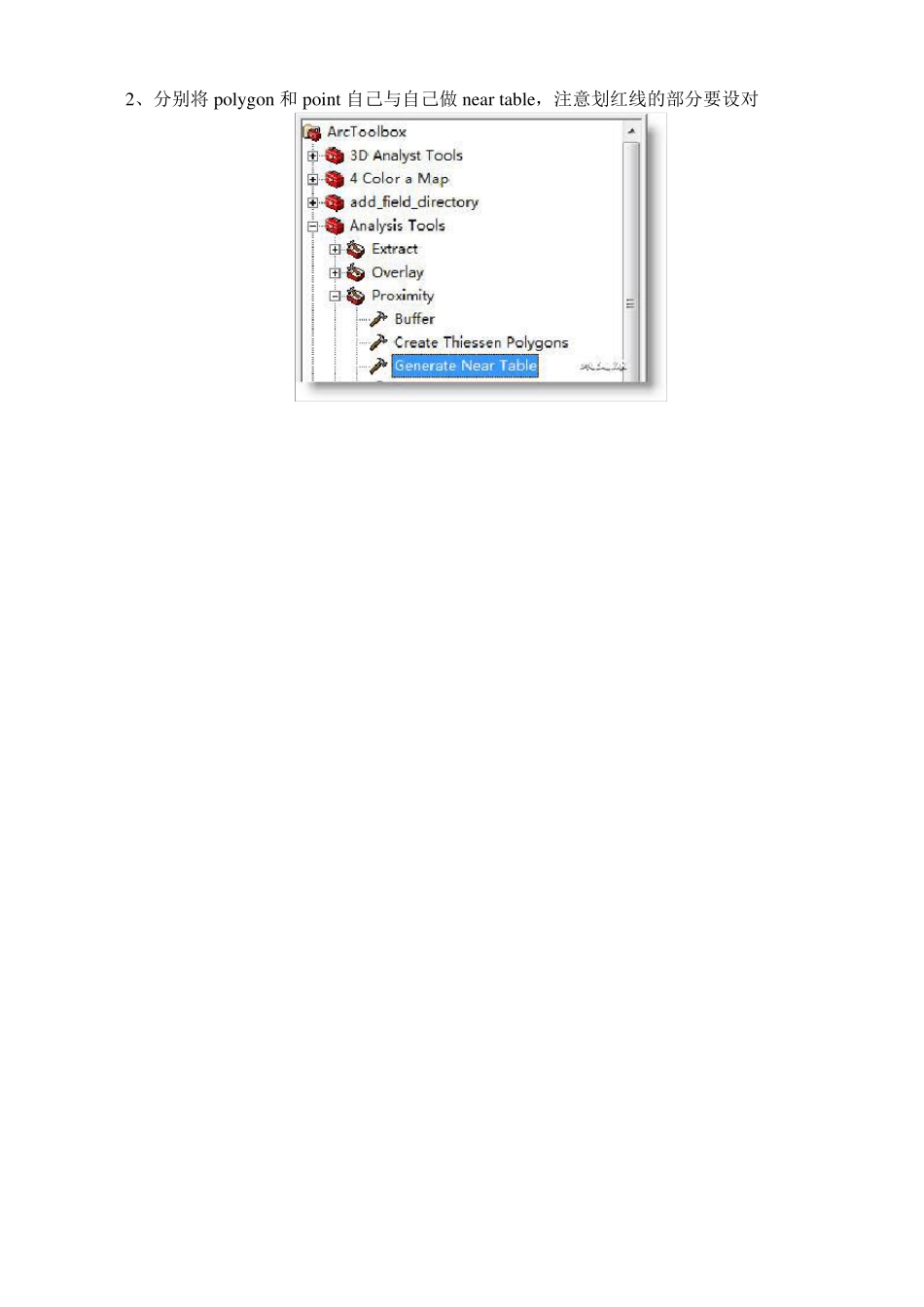

ARCGIS 怎样将图斑四邻的名称及方位加入其属性表 以前曾发表过一篇《 如何把相邻图斑的属性添加在某个字段中》的个人心得,有些会员提出了进一步的要求,不但要相邻图斑的名称,还要求有方位,下面讲一下自己的做法。 基本思路是:连接相邻图斑质心,根据连线的角度确定相邻图斑的方位。本文中方位由下图确定,只有东西南北四个,你可根据自己的需求来划分方位,比如设成8 个方位等,只需修改3、e 部分。 原属性表: 1、将 poly gon 转成点,并用 add x y coordinate 将点的坐标加入其属性表 add x y coordinate 后点的属性表 原来点的属性表 2、分别将 poly gon 和 point 自己与自己做 near table,注意划红线的部分要设对 结果: 3、处理上步生成的表 a、将 poly gon_neartable 中 in_fid 和 near_fid 相等的记录删掉,新建 tex t 型字段 name、near_link,dou ble 型字段 x 、y 、angle,并给 near_link 赋值 赋值代码: format(cstr( [IN_FID] ),"00000")+format(cstr( [NEAR_FID] ),"00000") b、在 point_neartable 里新建 tex t 型字段 near_link 并赋值,赋值代码和上面的相同。 c、将 poly gon_neartable 和 point 做连接,连接字段 poly gon_neartable 用 in_fid,point 用org_fid,并将 point 的 point_x 、point_y 分别赋给 poly gon_neartable 的 x 、y ,去掉连接。再将poly gon_neartable 和 point 做连接,连接字段 poly gon_neartable 用 near_fid,point 用 org_fid,并将 point 的 name 赋给 poly gon_neartable 的 name,然后去掉连接, 结果: d、将 poly gon_neartable 和 point_neartable 做连接 , 连 接 字段 用 near_link , 并 将point_neartable 的 near_angle 赋给 poly gon_neartable 的 angle,然后去掉连接 e、根据 angle 给 poly gon_neartable 的 name 字段赋方位。因是在 name 字段上操作,做这步之前最好将 poly gon_neartable 备份,当然你也可新建个字段,在新建的字段上进行下面的操作。 代码: if abs( [angle] )<=45 then a= [name]+"(东)" elseif [angle]>45 and [angle]<=135 then a= [name]+"(北)" elseif abs( [angle] )>135 then a= [name]+"(西)" else a= [name]+"(南)" end if 4、用 poly gon_neartable 展点 5、poly gon 与上步的结果做 spatial join 并作字段映射 点上图右边的+增加字段,注意红框内的内容: 在新增的字段上点右键,选 add inpu t field,添加输入字段 选所展点的name 字段 结果: 以上是将图斑四邻的名称及方位加入其属性表一种办法,请批评指正。
