arcgis拓扑(topology)

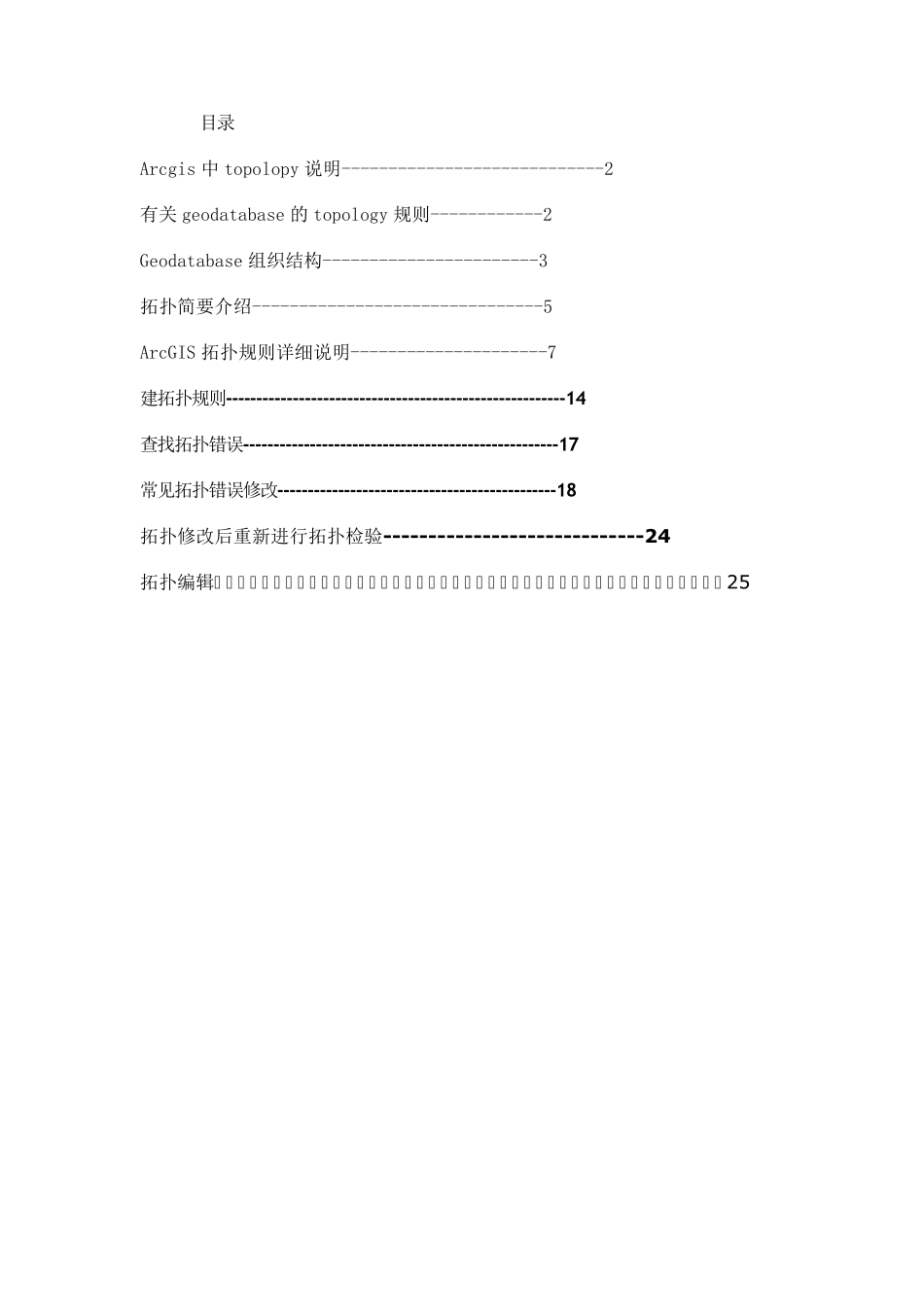

arcgis拓扑(topology)_第1页
1/25

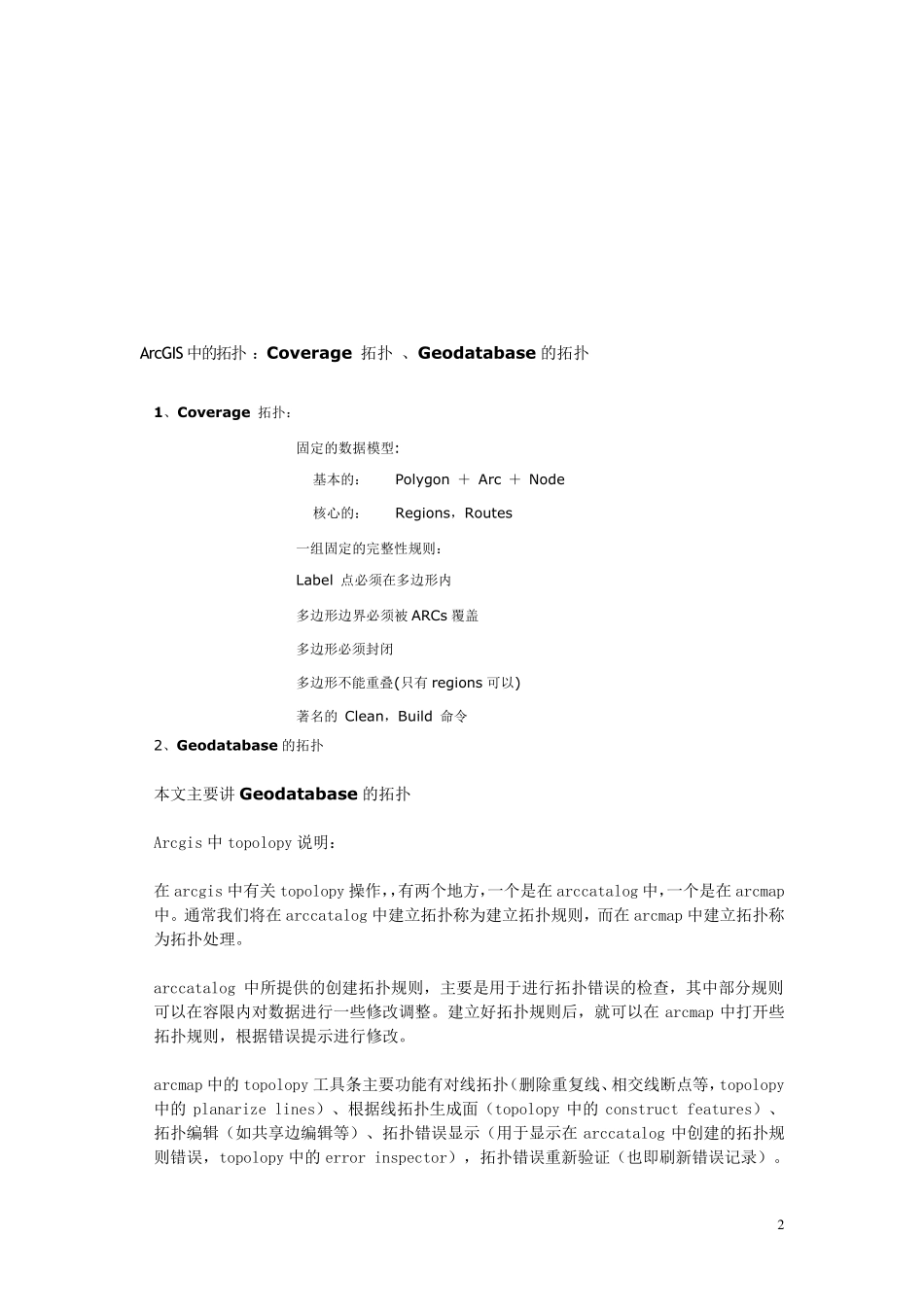

arcgis拓扑(topology)_第2页
2/25

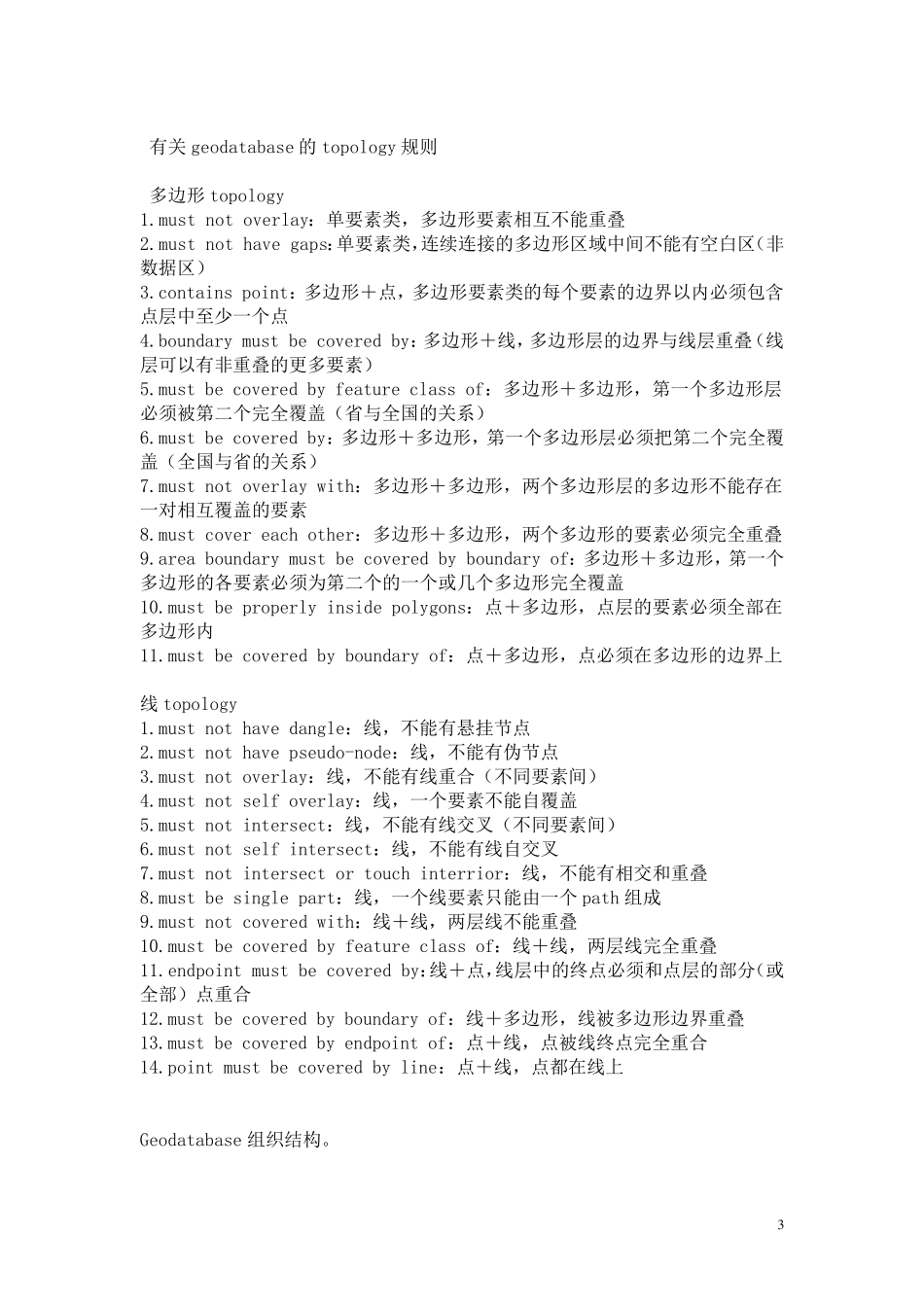

arcgis拓扑(topology)_第3页
3/25
目录 Arcgis 中 topolopy 说明----------------------------2 有关 geodatabase 的 topology 规则------------2 Geodatabase 组织结构-----------------------3 拓扑简要介绍-------------------------------5 ArcGIS 拓扑规则详细说明---------------------7 建拓扑规则--------------------------------------------------------14 查找拓扑错误----------------------------------------------------17 常见拓扑错误修改----------------------------------------------18 拓扑修改后重新进行拓扑检验-----------------------------24 拓扑编辑-------------------------------------------25 2 ArcGIS 中的拓扑 :Cov erage 拓扑 、Geodatabase 的拓扑 1、Cov erage 拓扑: 固定的数据模型: 基本的: Polygon + Arc + Node 核心的: Regions,Routes 一组固定的完整性规则: Label 点必须在多边形内 多边形边界必须被 ARCs 覆盖 多边形必须封闭 多边形不能重叠(只有 regions 可以) 著名的 Clean,Build 命令 2、Geodatabase 的拓扑 本文主要讲 Geodatabase 的拓扑 Arcgis 中topolopy 说明: 在 arcgis 中有关 topolopy 操作,,有两个地方,一个是在 arccatalog 中,一个是在 arcmap中。通常我们将在 arccatalog 中建立拓扑称为建立拓扑规则,而在 arcmap 中建立拓扑称为拓扑处理。 arccatalog 中所提供的创建拓扑规则,主要是用于进行拓扑错误的检查,其中部分规则可以在容限内对数据进行一些修改调整。建立好拓扑规则后,就可以在 arcmap 中打开些拓扑规则,根据错误提示进行修改。 arcmap 中的topolopy 工具条主要功能有对线拓扑(删除重复线、相交线断点等,topolopy中的planarize lines)、根据线拓扑生成面(topolopy 中的construct features)、拓扑编辑(如共享边编辑等)、拓扑错误显示(用于显示在 arccatalog 中创建的拓扑规则错误,topolopy 中的error inspector),拓扑错误重新验证(也即刷新错误记录)。 3 有关geodatabase 的topology 规则 多边形topology 1.must not overlay:单要素类,多边形要素相互不能重叠 2.must not have gaps:单要素类,连续连接的多边形区域中间不能有空白区(非数据区) 3.contains point:多边形+点,多边形要素类的每个要素的边界以内必须包含点层中至少一个点 4.boundary must be...
