Aruba配置手册大全

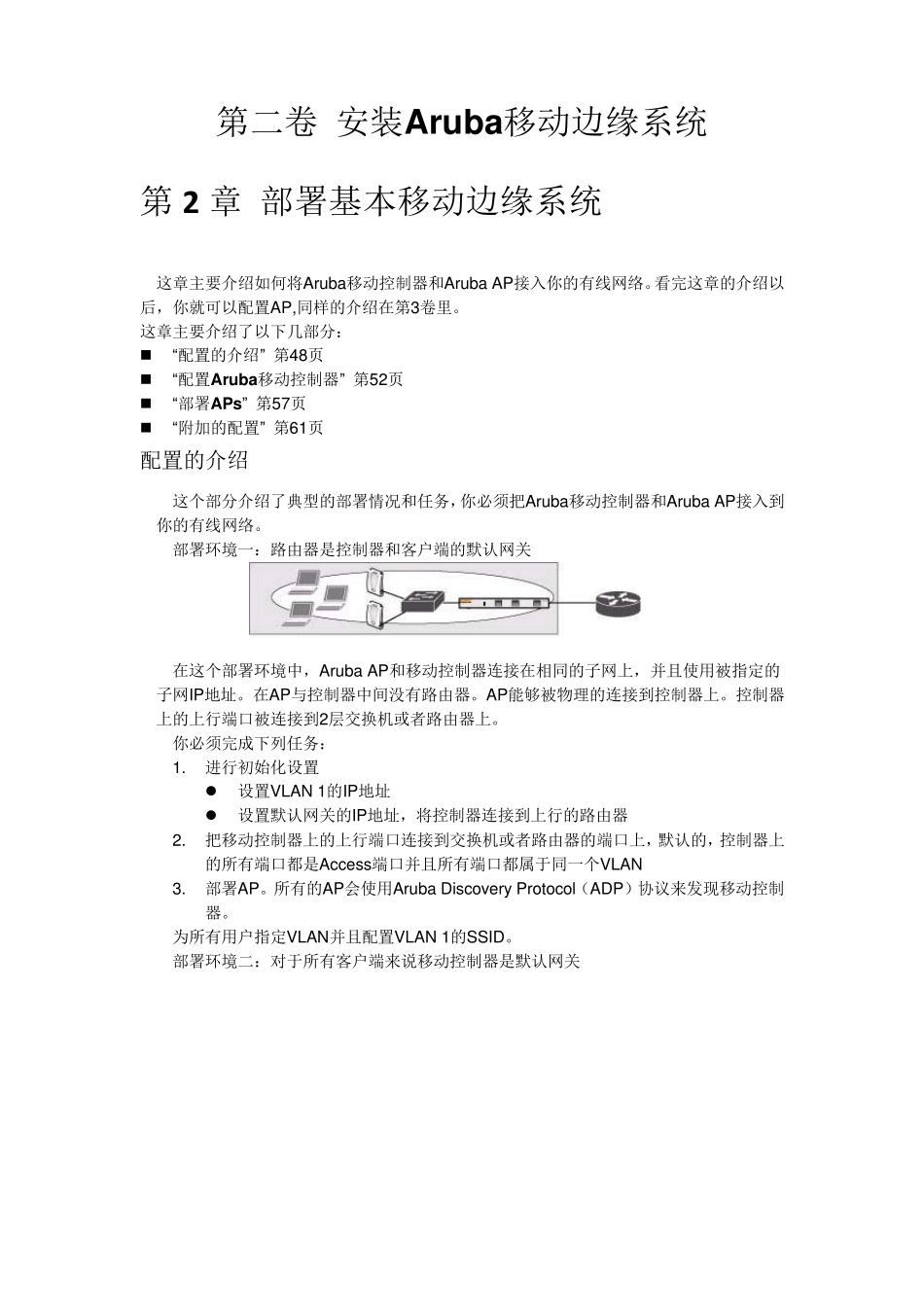

第二卷 安装Aruba移动边缘系统 第2 章 部署基本移动边缘系统 这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。 这章主要介绍了以下几部分：  “配置的介绍” 第48页  “配置Aruba移动控制器” 第52页  “部署APs” 第57页  “附加的配置” 第61页 配置的介绍 这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。 部署环境一：路由器是控制器和客户端的默认网关 在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。在AP与控制器中间没有路由器。AP能够被物理的连接到控制器上。控制器上的上行端口被连接到2层交换机或者路由器上。 你必须完成下列任务： 1. 进行初始化设置  设置VLAN 1的IP地址  设置默认网关的IP地址，将控制器连接到上行的路由器 2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN 3. 部署AP。所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。 为所有用户指定VLAN并且配置VLAN 1的SSID。 部署环境二：对于所有客户端来说移动控制器是默认网关 在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access端口。 你必须完成下列任务： 1. 进行初始化设置  设置VLAN 1的IP地址  设置默认网关的IP地址，将控制器连接到上行的路由器 2. 把移动控制器上的接口连接到交换机或者路由器的接口上 3. 部署AP。所有的AP会使用DNS或DHCP来发现移动控制器。 4. 在控制器上为无线子网配置VLAN 5. 为每个指定了VLAN的无线子网配置SSID 注意：在控制器上必须为每个无线客户端的VLAN配置一个IP地址。在上行的交换机或路由器中，你必须为每个客户端VLAN配置静态路由，并且将下一跳地址设为移动控制器VLAN 1的地址。 部署环境三：路由器是控制器和客户端的默认网关 在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。在AP和移动控制器中有路由器。控制器通过一个Trunk端口与2层交换机或路由器...
