ASTME3812017钢棒、钢坯、初轧坯及锻件的宏观浸蚀的标准方法中文版

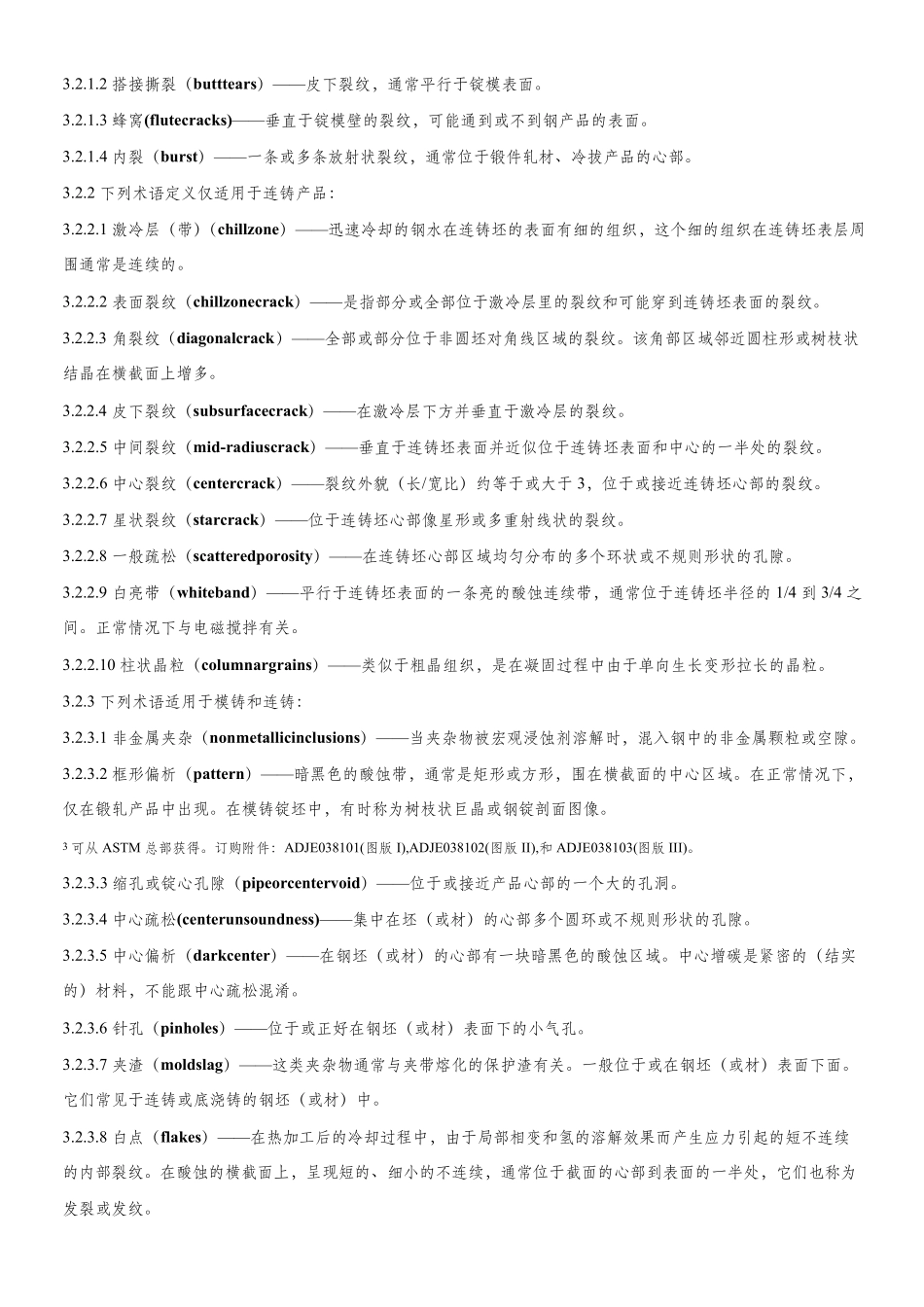

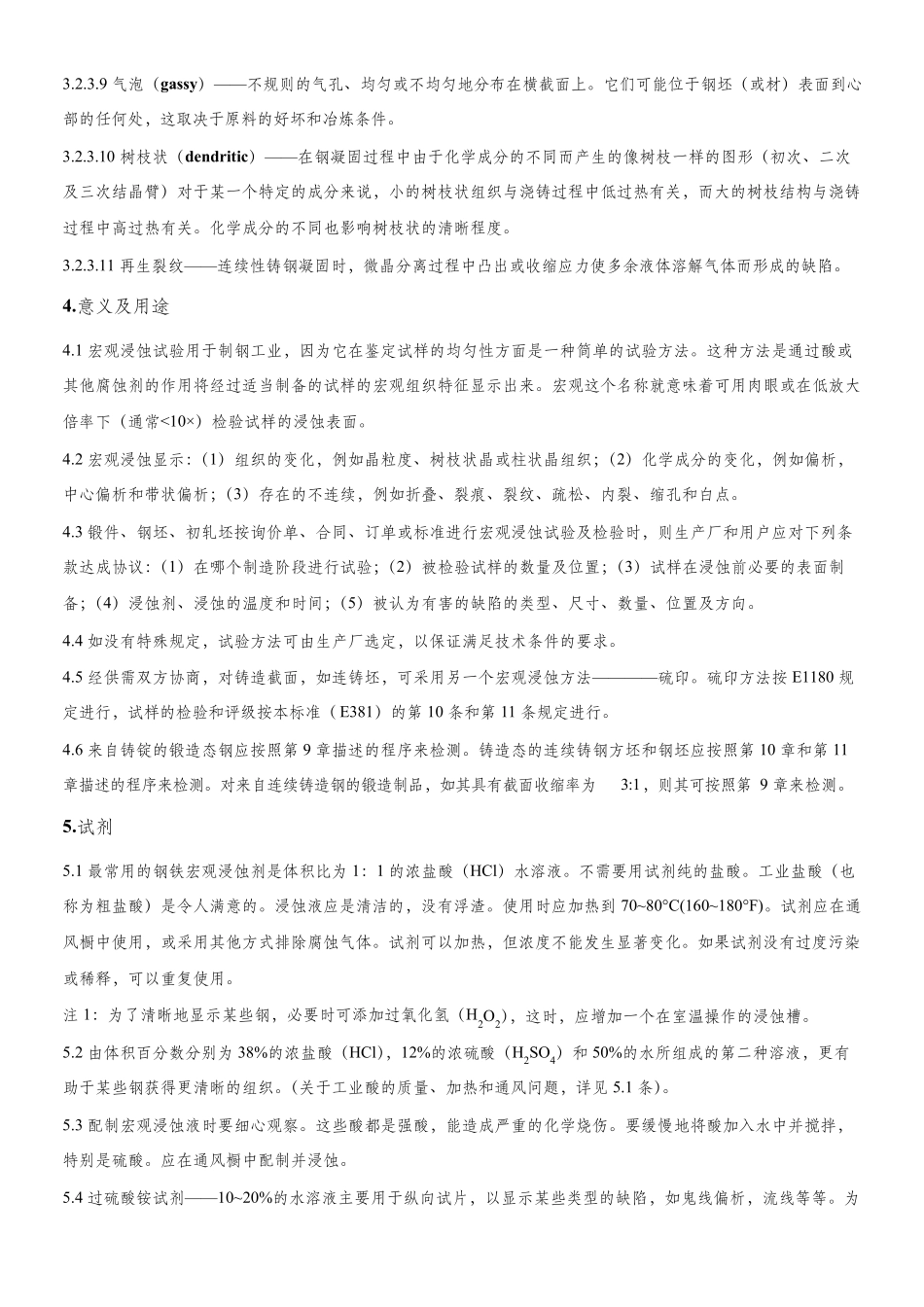

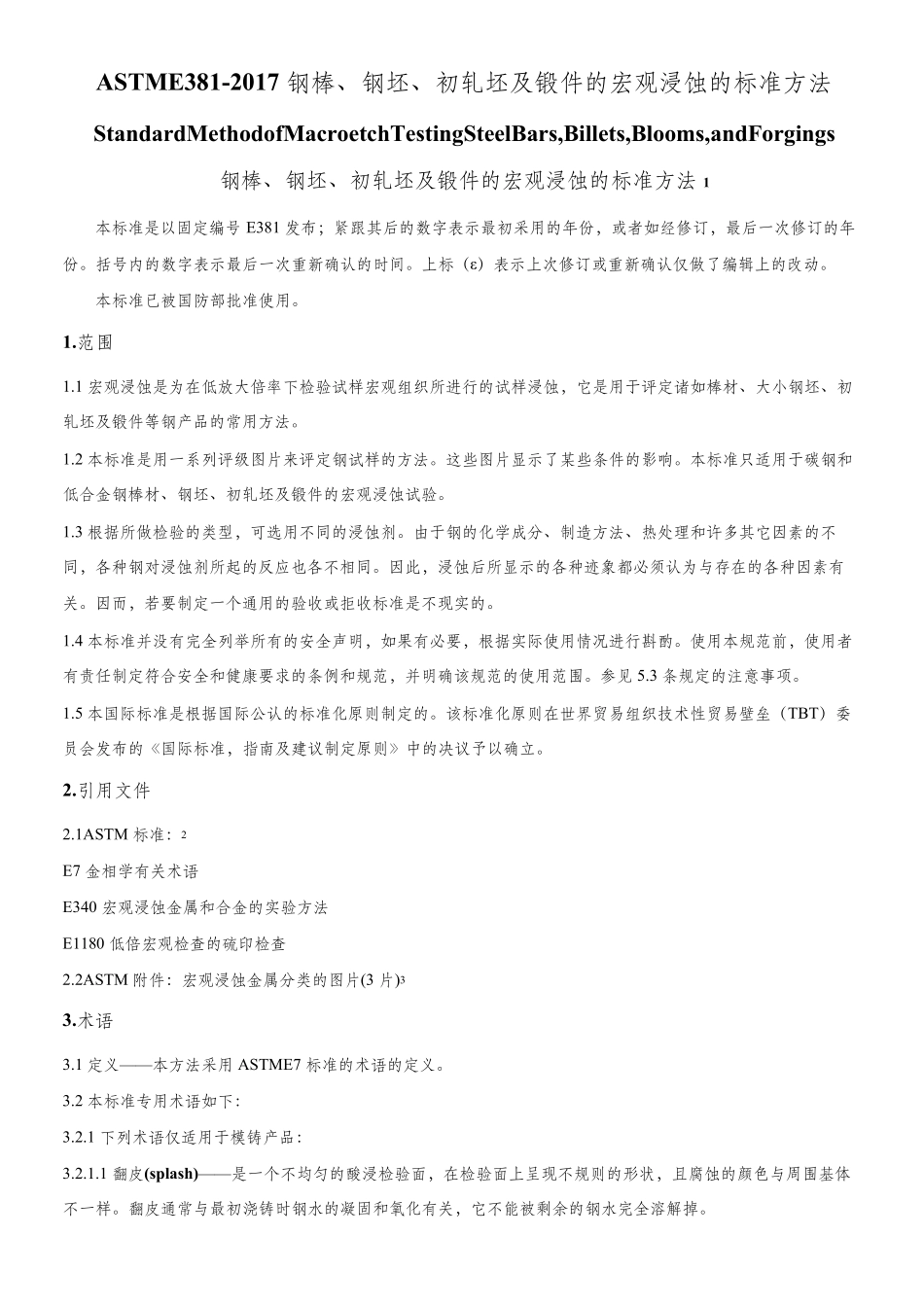

ASTME381-2017 钢棒、钢坯、初轧坯及锻件的宏观浸蚀的标准方法 StandardMethodofMacroetchTestingSteelBars,Billets,Blooms,andForgings 钢棒、钢坯、初轧坯及锻件的宏观浸蚀的标准方法 1 本标准是以固定编号 E381 发布；紧跟其后的数字表示最初采用的年份，或者如经修订，最后一次修订的年份。括号内的数字表示最后一次重新确认的时间。上标（ε）表示上次修订或重新确认仅做了编辑上的改动。 本标准已被国防部批准使用。 1.范围 1.1 宏观浸蚀是为在低放大倍率下检验试样宏观组织所进行的试样浸蚀，它是用于评定诸如棒材、大小钢坯、初轧坯及锻件等钢产品的常用方法。 1.2 本标准是用一系列评级图片来评定钢试样的方法。这些图片显示了某些条件的影响。本标准只适用于碳钢和低合金钢棒材、钢坯、初轧坯及锻件的宏观浸蚀试验。 1.3 根据所做检验的类型，可选用不同的浸蚀剂。由于钢的化学成分、制造方法、热处理和许多其它因素的不同，各种钢对浸蚀剂所起的反应也各不相同。因此，浸蚀后所显示的各种迹象都必须认为与存在的各种因素有关。因而，若要制定一个通用的验收或拒收标准是不现实的。 1.4 本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。参见 5.3 条规定的注意事项。 1.5 本国际标准是根据国际公认的标准化原则制定的。该标准化原则在世界贸易组织技术性贸易壁垒（TBT）委员会发布的《国际标准，指南及建议制定原则》中的决议予以确立。 2.引用文件 2.1ASTM 标准：2 E7 金相学有关术语 E340 宏观浸蚀金属和合金的实验方法 E1180 低倍宏观检查的硫印检查 2.2ASTM 附件：宏观浸蚀金属分类的图片(3 片)3 3.术语 3.1 定义— — 本方法采用 ASTME7 标准的术语的定义。 3.2 本标准专用术语如下： 3.2.1 下列术语仅适用于模铸产品： 3.2.1.1 翻皮(splash)— — 是一个不均匀的酸浸检验面，在检验面上呈现不规则的形状，且腐蚀的颜色与周围基体不一样。翻皮通常与最初浇铸时钢水的凝固和氧化有关，它不能被剩余的钢水完全溶解掉。 3.2.1.2 搭接撕裂（butttears）— — 皮下裂纹，通常平行于锭模表面。 3.2.1.3 蜂窝(flutecracks)— — 垂直于锭模壁的裂纹，可能通到或不到钢产品的表面。 3.2.1.4 内裂（burst）— — 一条或多条放射状裂纹，通常位于锻件轧材、...
