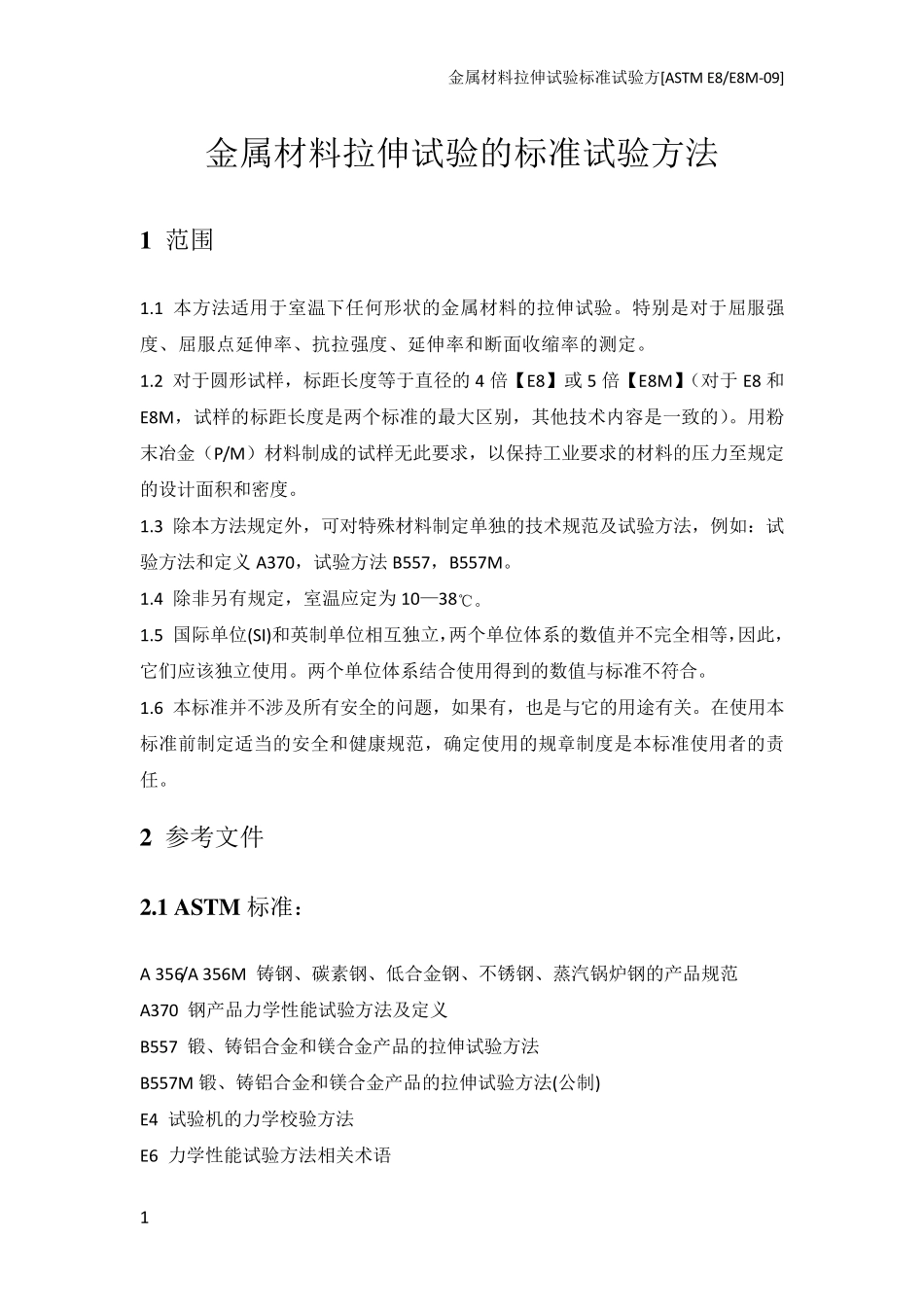

金属材料拉伸试验标准试验方[ASTM E8/E8M-09] 1 金属材料拉伸试验的标准试验方法 1 范围 1.1 本方法适用于室温下任何形状的金属材料的拉伸试验。特别是对于屈服强度、屈服点延伸率、抗拉强度、延伸率和断面收缩率的测定。 1.2 对于圆形试样，标距长度等于直径的4 倍【E8】或5 倍【E8M】（对于E8 和E8M，试样的标距长度是两个标准的最大区别，其他技术内容是一致的）。用粉末冶金（P/M）材料制成的试样无此要求，以保持工业要求的材料的压力至规定的设计面积和密度。 1.3 除本方法规定外，可对特殊材料制定单独的技术规范及试验方法，例如：试验方法和定义A370，试验方法B557，B557M。 1.4 除非另有规定，室温应定为10—38℃。 1.5 国际单位(SI)和英制单位相互独立，两个单位体系的数值并不完全相等，因此，它们应该独立使用。两个单位体系结合使用得到的数值与标准不符合。 1.6 本标准并不涉及所有安全的问题，如果有，也是与它的用途有关。在使用本标准前制定适当的安全和健康规范，确定使用的规章制度是本标准使用者的责任。 2 参考文 件 2.1 ASTM 标准： A 356/A 356M 铸 钢 、碳 素 钢 、低 合金钢 、不锈 钢 、蒸 汽 锅 炉 钢 的产 品 规范 A370 钢 产 品 力学 性 能 试验方法及定义 B557 锻 、铸 铝 合金和镁 合金产 品 的拉伸试验方法 B557M 锻 、铸 铝 合金和镁 合金产 品 的拉伸试验方法(公 制) E4 试验机 的力学 校 验方法 E6 力学 性 能 试验方法相关术语 金属材料拉伸试验标准试验方[ASTM E8/E8M-09] 2 E29 用标准方法确定性能所得试验数据的有效位数的推荐方法 E83 引伸计的的校验及分级方法 E345 金属箔拉伸试验的测试方法 E691 实验室之间探讨确定试验方法精确度的实施指南 E1012 拉伸载荷下试样对中方法的确定 E1856 试验机计算机数据分析处理系统的使用指导 3 术语 3 .1 定义——在 E6 中出现的有关拉伸测试的名词术语均可以用在该拉伸试验方法中。另外需补充以下术语： 3.1.1 不连续屈服——轴向试验中，由于局部屈服，在塑性变形开始的地方观察到力的停滞或起伏（应力-应变曲线不一定出现不连续）。 3.1.2 断后延伸率——由于断裂，使得施加的力突然降低，在此之前测得的延伸率。很多材料并不出现力突然降低的情况，这时断后延伸率通过测量力减小到最大力的10%时的应变值获得。 3.1.3 下屈服强度（LYS[FL-2]）...
