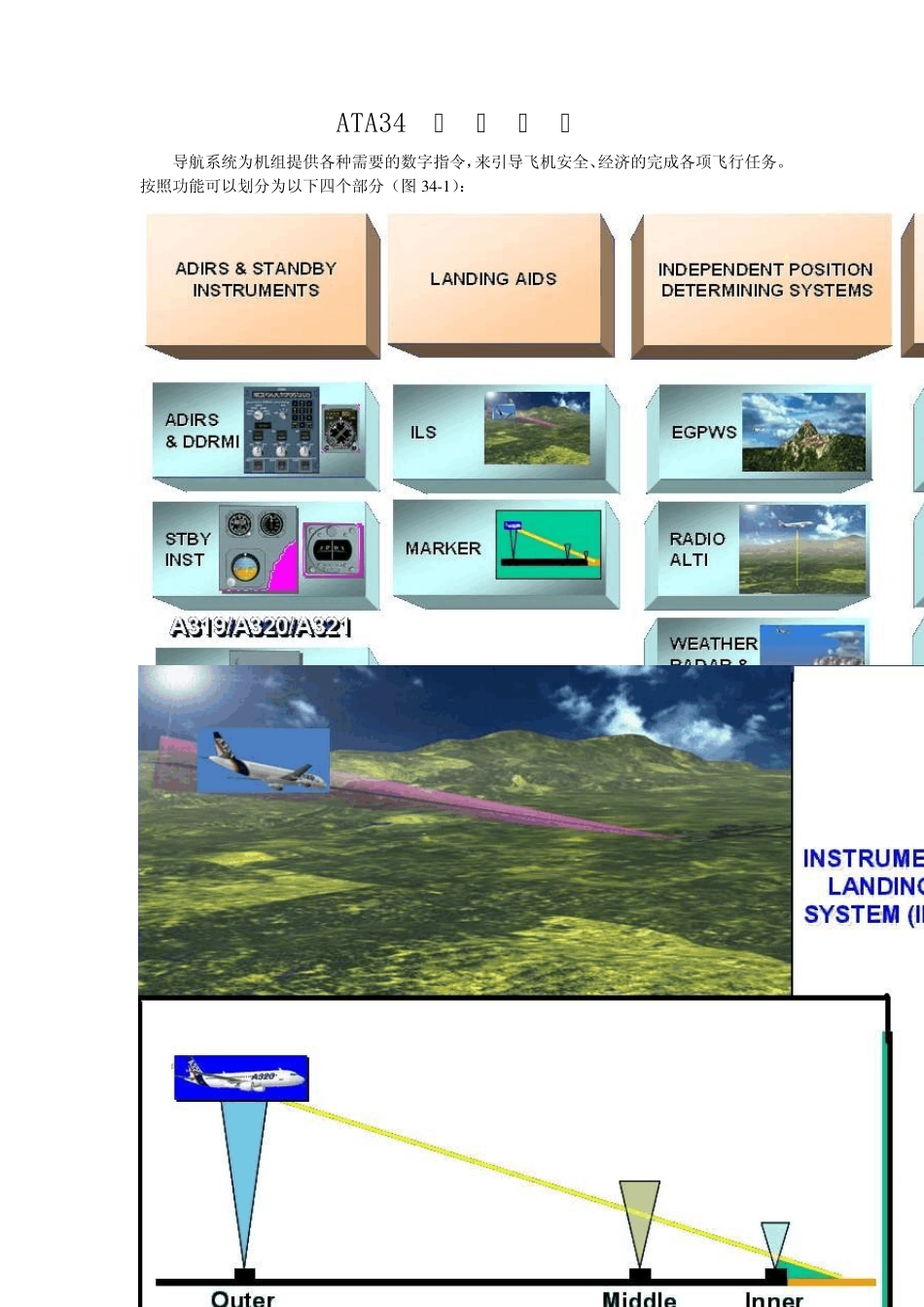

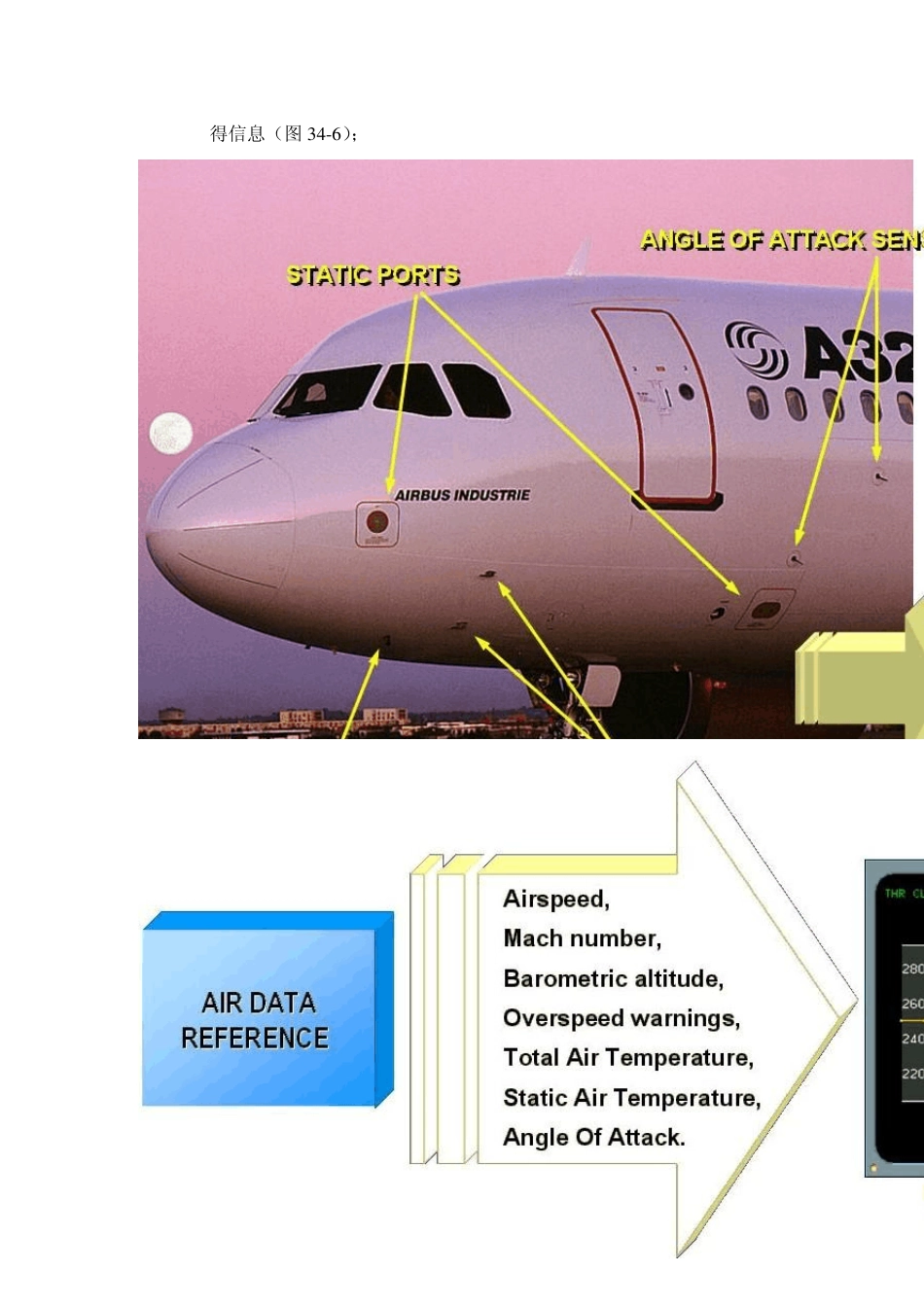

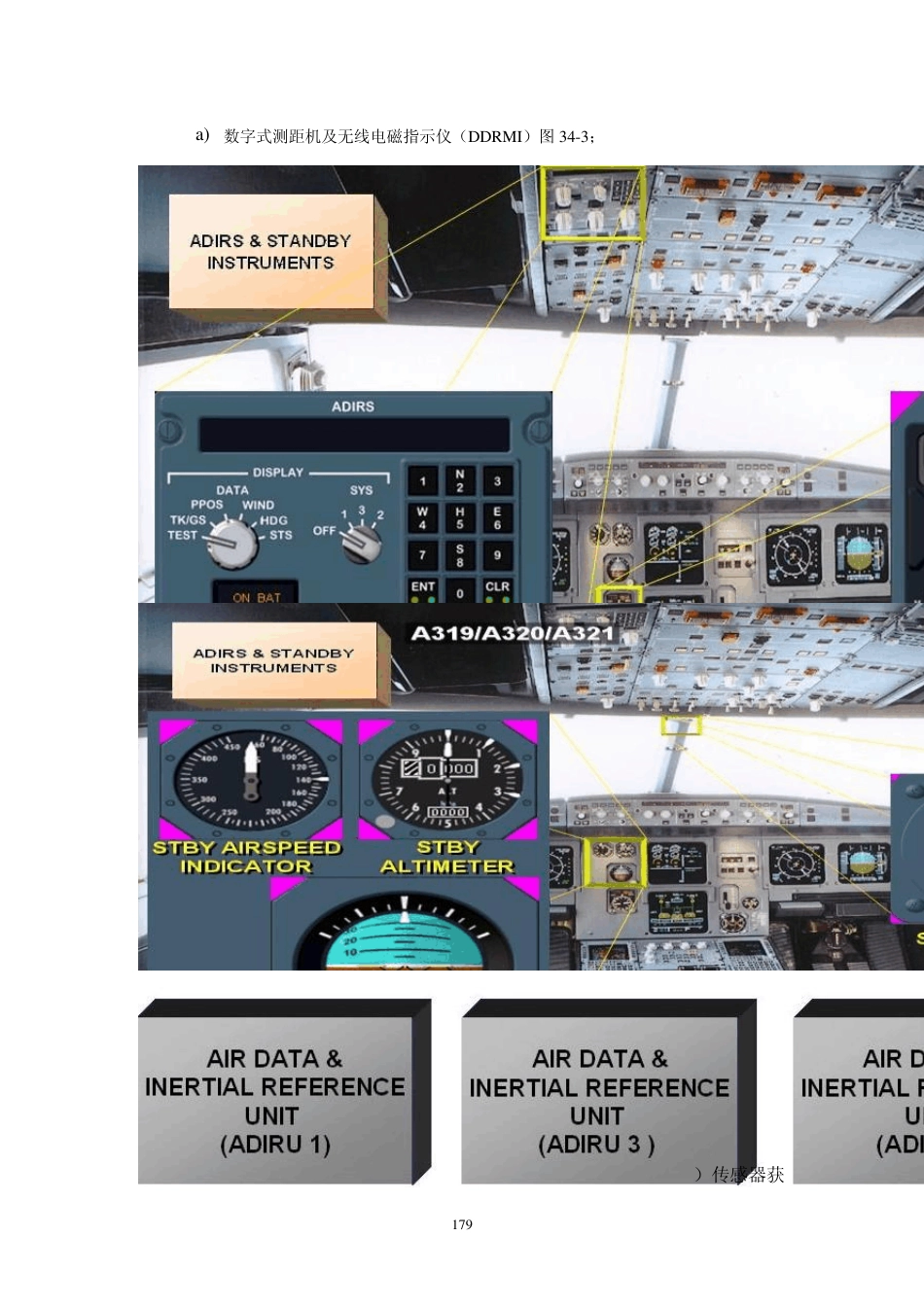

178 ATA34 导 航 系 统 导航系统为机组提供各种需要的数字指令,来引导飞机安全、经济的完成各项飞行任务。按照功能可以划分为以下四个部分(图 34-1): 图 34-1 1、 大气数据/惯性导航系统; 2、 用于着陆及下滑的仪表着陆系统(ILS)和指点信标(MKR)图 34-2; 图 34-2 3、 独立方位测量系统,包括无线电高度表(RA)、近地警告系统(GPW S)、机载防撞系统(TACAS)、气象雷达(WA)及风切变预报(PW S); 4、 非独立方位测量系统,包括卫星定位系统(GPS)、空中交通管制(ATC)、精密测距机(DME)、自动定向机(ADF)、甚高频全向信标(VOR); 5 、 备用设备包括 179 a) 数字式测距机及无线电磁指示仪(DDRMI)图34-3; 图34-3 b) 备用空速表、高度表、罗盘(图34-4)。 图34-4 一、 ADIRU 描述 a) 系统组成 i. 系统包括三台计算机,每台计算机都有 ADR 和 IR 两个通道(图34-5); 图34-5 ii. ADR 部分从空速管、静压孔、全空温(TAT)和迎角(AOA)传感器获 180 得信息(图34-6); 图34-6 b ) 系统工作 i. ADR 部分接受到传感器信息后送到相应显示器以及其他用户(图34-7)具体如下: 1. PFD 显示空速、马赫数、气压高度以及通过 FWC 获得的超速警告; 2. TAT、SAT、AOA 在其他显示器。 图34-7 181 ii. IR 将数据送到EFIS、FMGC 及其他用户(图 34-8)具体如下: 图 34-8 1. PFD 显示高度、升降速、飞行航迹指引; 2. ND 显示航向、地速; 3. MCDU 显示飞机位置。 c) 系统控制 i. 在头顶板上安装有 ADIRU CDU 用来控制 ADIRU(图 34-9); 图 34-9 182 ii. 中央操纵台安装的MCDU 用来对ADIRU 进行初始化(图34-10) 图34-10 d) 系统显示(图34-11) 图34-11 二、 无线电导航 a ) 系统控制 i. FMGC 自动调谐系统工作(图34-12); 183 ii. 机组利用MCDU 可以对系统进行人工调谐(实际工作为MCDU—— FMGC——RMP——无线电导航系统(图 34-13); iii. 当 FMGC 及 MCDU 都不能进行调谐时,使用RMP 上的备用调谐也可以完成工作。 b ) 系统描述 i. GPWS 系统用于飞机有潜在危险性接地时向机组提供目示及音响警告。此系统没有自己的信号采集系统,他是通过与 RA、ADIRU、MMR、FMGC、LGCIU、WXR相连接,通过以上系统获得信息以判断飞机状态,并及时向机组发出警告(图 34-14、34-15)。系统控制面板...
