ATE_Tool工具说明书SC15003

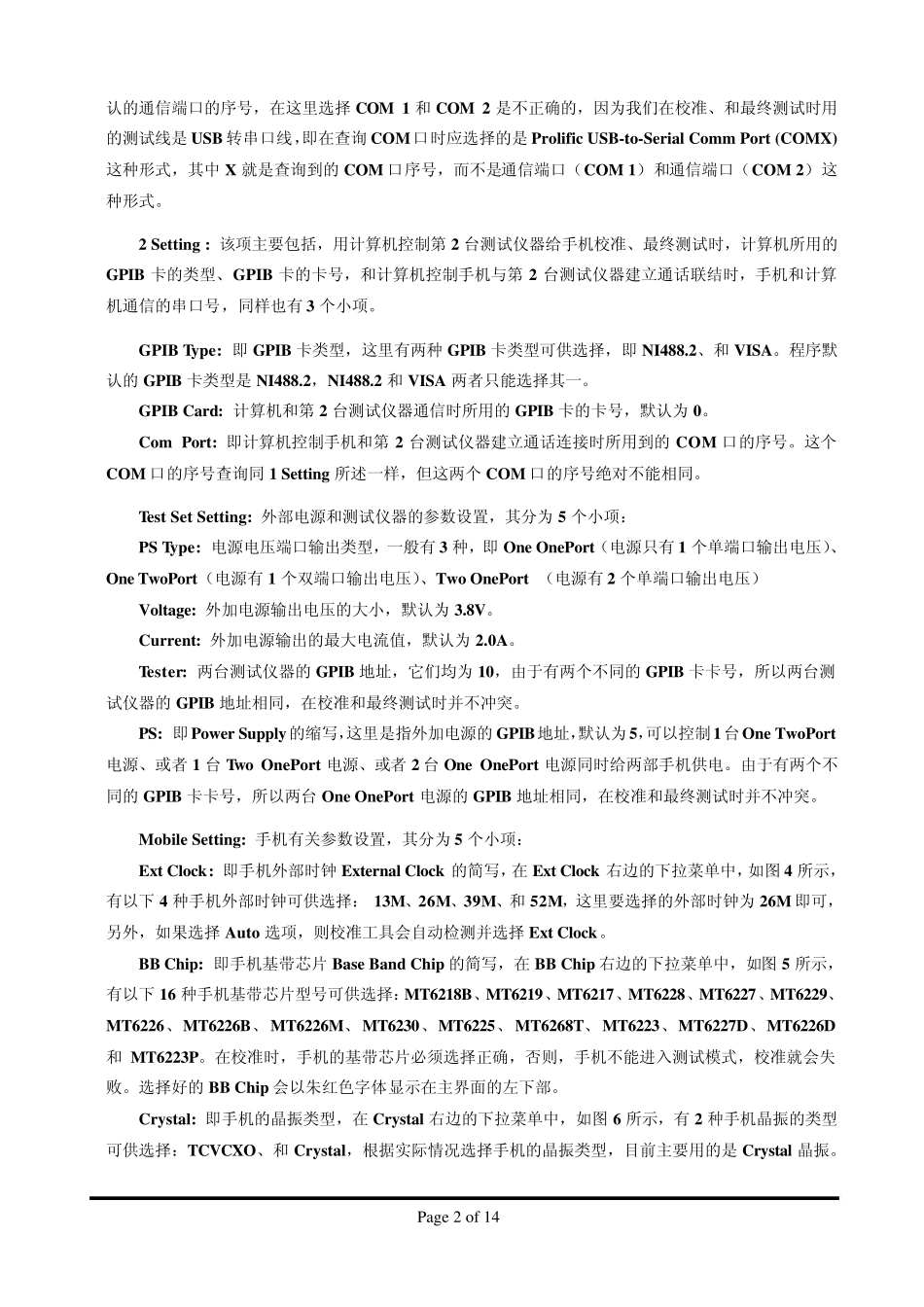

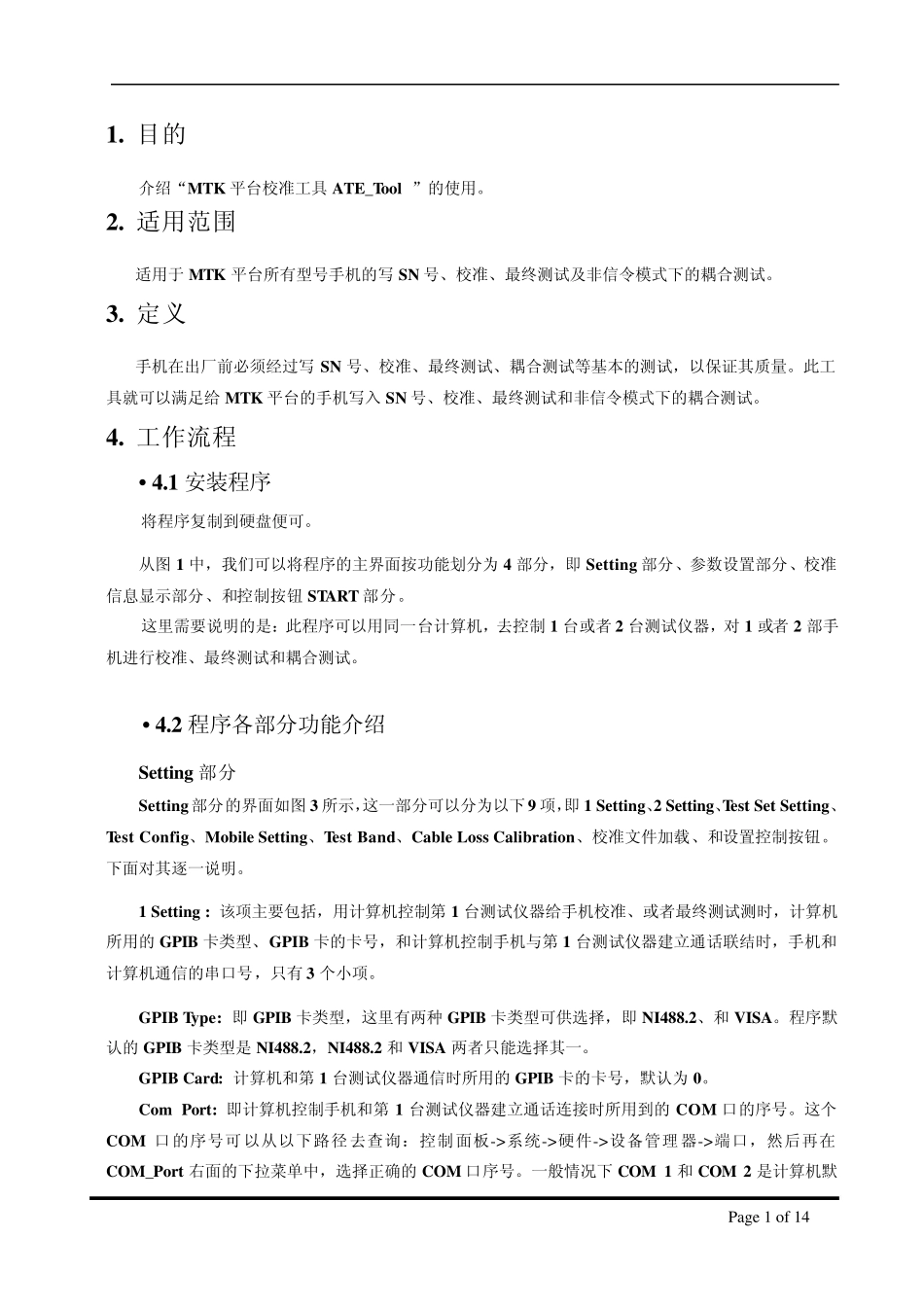

Pag e 1 o f 14 1. 目的 介绍“MTK 平台校准工具 ATE_Tool ”的使用。 2. 适用范围 适用于 MTK 平台所有型号手机的写 SN 号、校准、最终测试及非信令模式下的耦合测试。 3. 定义 手机在出厂前必须经过写 SN 号、校准、最终测试、耦合测试等基本的测试，以保证其质量。此工具就可以满足给 MTK 平台的手机写入 SN 号、校准、最终测试和非信令模式下的耦合测试。 4. 工作流程 • 4.1 安装程序 将程序复制到硬盘便可。 从图 1 中，我们可以将程序的主界面按功能划分为 4 部分，即 Setting 部分、参数设置部分、校准信息显示部分、和控制按钮 START 部分。 这里需要说明的是：此程序可以用同一台计算机，去控制 1 台或者 2 台测试仪器，对 1 或者 2 部手机进行校准、最终测试和耦合测试。 • 4.2 程序各部分功能介绍 Setting 部分 Setting 部分的界面如图 3 所示，这一部分可以分为以下9 项，即 1 Setting、2 Setting、Test Set Setting、Test Config、Mobile Setting、Test Band、Cable Loss Calibration、校准文件加载、和设置控制按钮。下面对其逐一说明。 1 Setting : 该项主要包括，用计算机控制第 1 台测试仪器给手机校准、或者最终测试测时，计算机所用的GPIB 卡类型、GPIB 卡的卡号，和计算机控制手机与第 1 台测试仪器建立通话联结时，手机和计算机通信的串口号，只有 3 个小项。 GPIB Ty pe: 即 GPIB 卡类型，这里有两种 GPIB 卡类型可供选择，即 NI488.2、和 VISA。程序默认的GPIB 卡类型是 NI488.2，NI488.2 和 VISA 两者只能选择其一。 GPIB Card: 计算机和第 1 台测试仪器通信时所用的GPIB 卡的卡号，默认为 0。 Com Port: 即计算机控制手机和第 1 台测试仪器建立通话连接时所用到的COM 口的序号。这个COM 口的序号可以从以下路径去查询：控制面板->系统->硬件->设备管理器->端口，然后再在COM_Port 右面的下拉菜单中，选择正确的COM 口序号。一般情况下 COM 1 和 COM 2 是计算机默 Pag e 2 o f 14 认的通信端口的序号，在这里选择COM 1 和COM 2 是不正确的，因为我们在校准、和最终测试时用的测试线是USB 转串口线，即在查询 COM口时应选择的是Prolific USB-to-Serial Comm Port (COMX)这种形式，其中 X 就是查询到的COM 口序号，而不是通信端口（COM 1）和通信端口（COM 2）这种形式...
