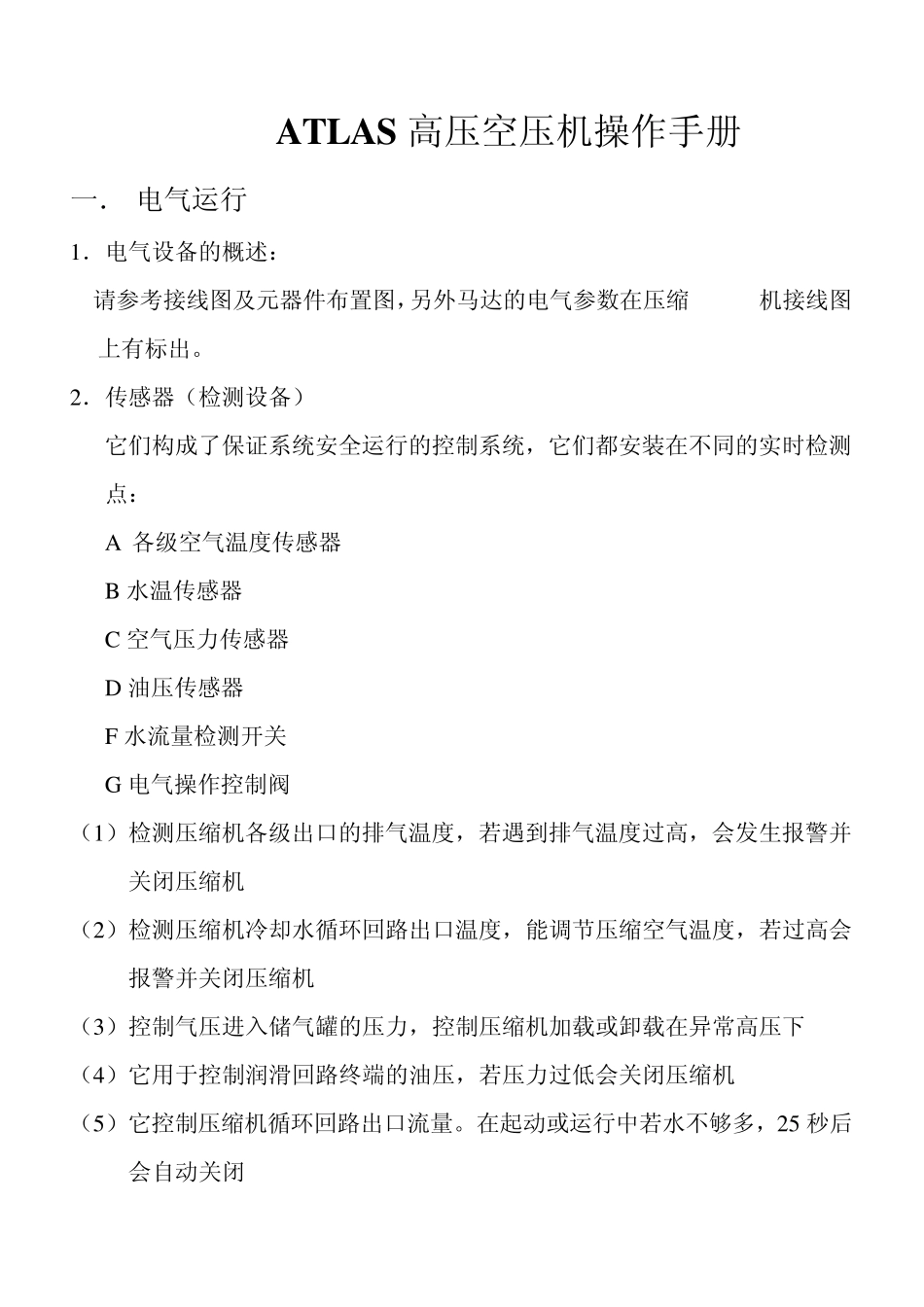

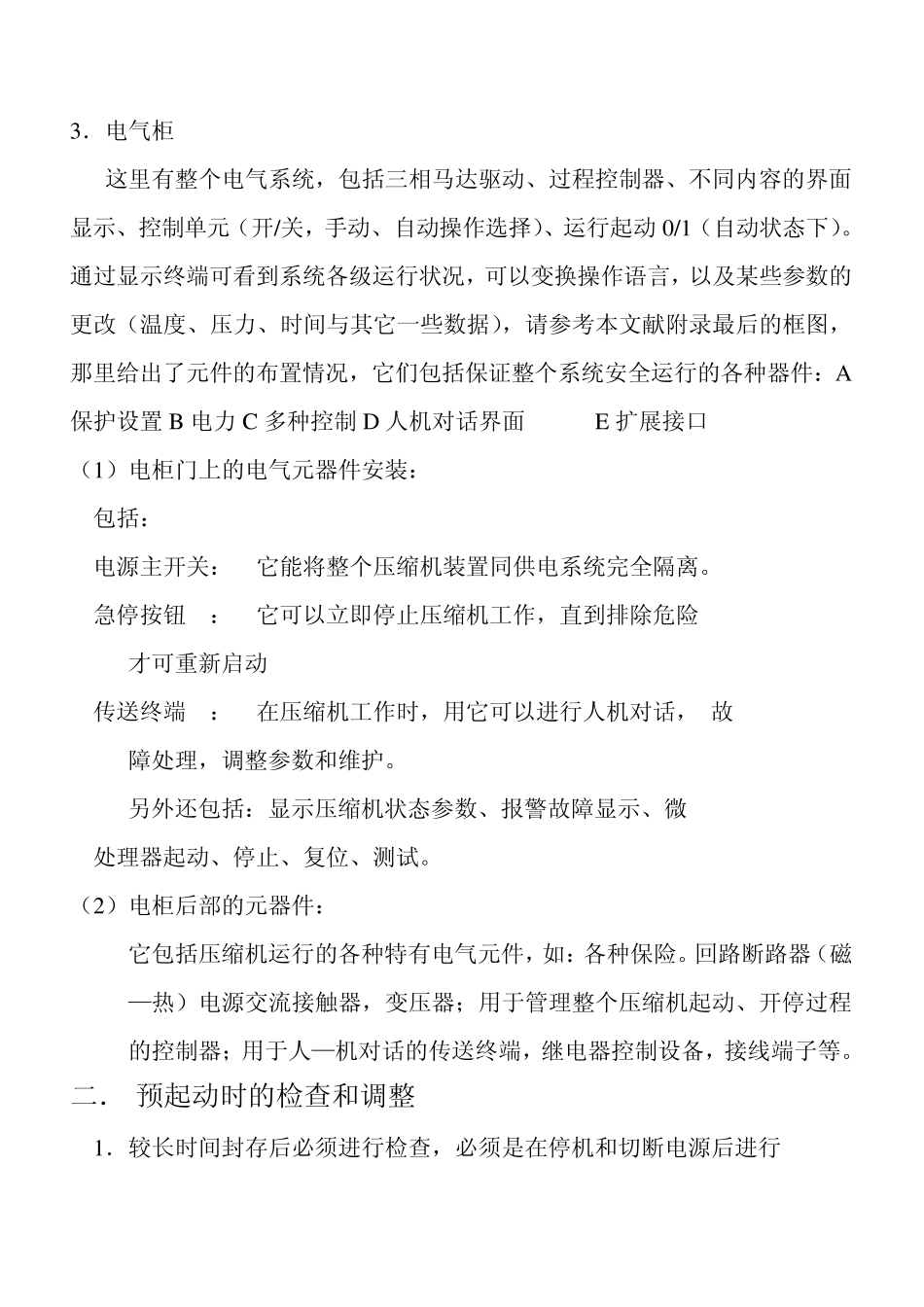

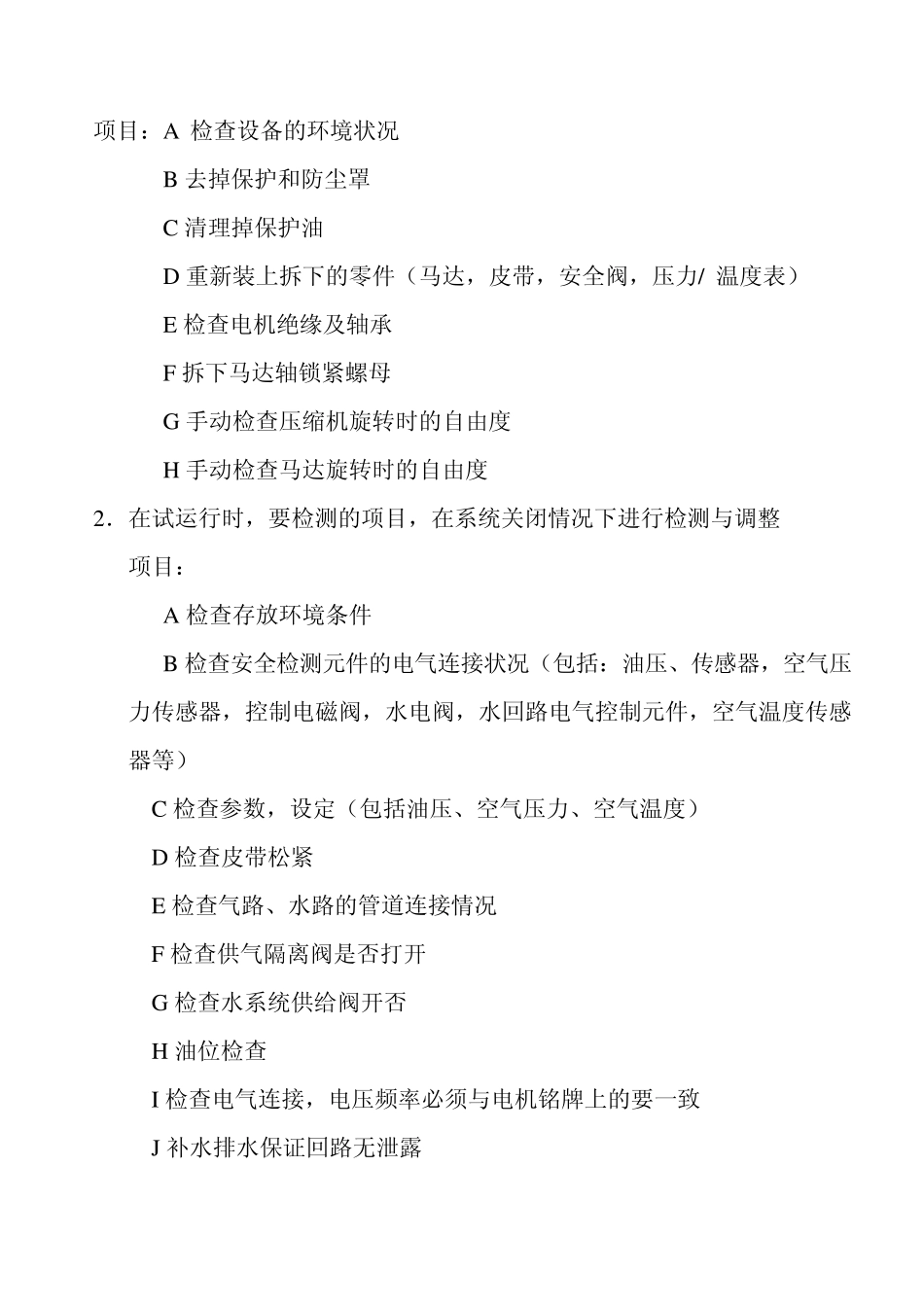

ATLAS 高压空压机操作手册 一． 电气运行 1．电气设备的概述： 请参考接线图及元器件布置图，另外马达的电气参数在压缩 机接线图上有标出。 2．传感器（检测设备） 它们构成了保证系统安全运行的控制系统，它们都安装在不同的实时检测点： A 各级空气温度传感器 B 水温传感器 C 空气压力传感器 D 油压传感器 F 水流量检测开关 G 电气操作控制阀 （1）检测压缩机各级出口的排气温度，若遇到排气温度过高，会发生报警并关闭压缩机 （2）检测压缩机冷却水循环回路出口温度，能调节压缩空气温度，若过高会报警并关闭压缩机 （3）控制气压进入储气罐的压力，控制压缩机加载或卸载在异常高压下 （4）它用于控制润滑回路终端的油压，若压力过低会关闭压缩机 （5）它控制压缩机循环回路出口流量。在起动或运行中若水不够多，25 秒后会自动关闭 3．电气柜 这里有整个电气系统，包括三相马达驱动、过程控制器、不同内容的界面显示、控制单元（开/关，手动、自动操作选择）、运行起动 0/1（自动状态下）。通过显示终端可看到系统各级运行状况，可以变换操作语言，以及某些参数的更改（温度、压力、时间与其它一些数据），请参考本文献附录最后的框图，那里给出了元件的布置情况，它们包括保证整个系统安全运行的各种器件：A保护设置 B 电力 C 多种控制 D 人机对话界面 E扩展接口 （1）电柜门上的电气元器件安装： 包括： 电源主开关： 它能将整个压缩机装置同供电系统完全隔离。 急停按钮 ： 它可以立即停止压缩机工作，直到排除危险 才可重新启动 传送终端 ： 在压缩机工作时，用它可以进行人机对话， 故 障处理，调整参数和维护。 另外还包括：显示压缩机状态参数、报警故障显示、微 处理器起动、停止、复位、测试。 （2）电柜后部的元器件： 它包括压缩机运行的各种特有电气元件，如：各种保险。回路断路器（磁—热）电源交流接触器，变压器；用于管理整个压缩机起动、开停过程的控制器；用于人—机对话的传送终端，继电器控制设备，接线端子等。 二． 预起动时的检查和调整 1．较长时间封存后必须进行检查，必须是在停机和切断电源后进行 项目：A 检查设备的环境状况 B 去掉保护和防尘罩 C 清理掉保护油 D 重新装上拆下的零件（马达，皮带，安全阀，压力/ 温度表） E 检查电机绝缘及轴承 F 拆下马达轴锁紧螺母 G 手动检查压缩机旋转时的自由度 H 手动检查马达旋转时的自由度 2...
