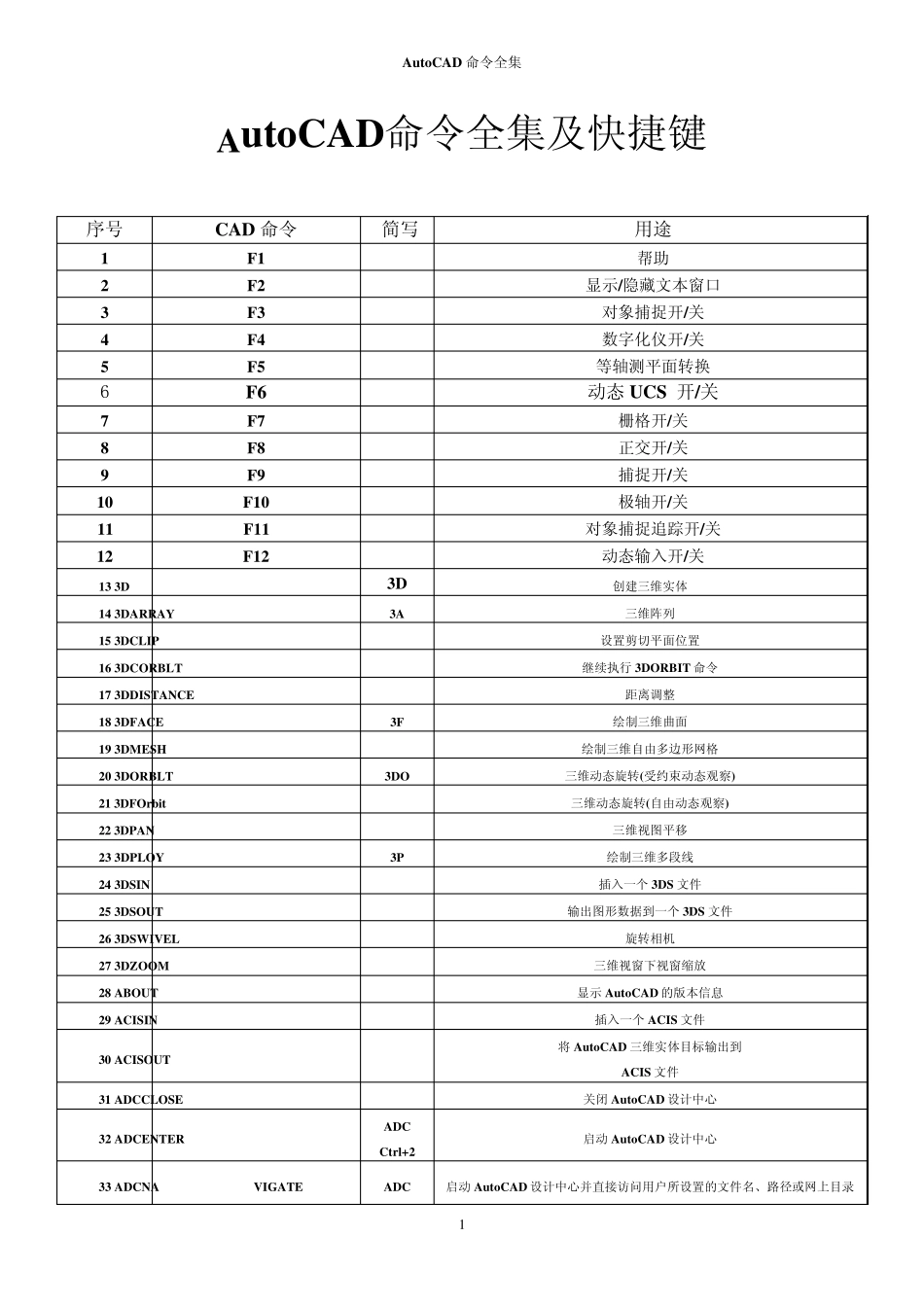

Au toCAD 命令全集 1Au toCAD命令全集及快捷键 序号 CAD 命令 简写 用途 1 F1 帮助 2 F2 显示/隐藏文本窗口 3 F3 对象捕捉开/关 4 F4 数字化仪开/关 5 F5 等轴测平面转换 6 F6 动态 UCS 开/关 7 F7 栅格开/关 8 F8 正交开/关 9 F9 捕捉开/关 10 F10 极轴开/关 11 F11 对象捕捉追踪开/关 12 F12 动态输入开/关 13 3D 3D 创建三维实体 14 3DARRAY 3A 三维阵列 15 3DCLIP 设置剪切平面位置 16 3DCORBLT 继续执行3DORBIT 命令 17 3DDISTANCE 距离调整 18 3DFACE 3F 绘制三维曲面 19 3DMESH 绘制三维自由多边形网格 20 3DORBLT 3DO 三维动态旋转(受约束动态观察) 21 3DFOrbit 三维动态旋转(自由动态观察) 22 3DPAN 三维视图平移 23 3DPLOY 3P 绘制三维多段线 24 3DSIN 插入一个3DS 文件 25 3DSOUT 输出图形数据到一个3DS 文件 26 3DSWIVEL 旋转相机 27 3DZOOM 三维视窗下视窗缩放 28 ABOUT 显示Au toCAD 的版本信息 29 ACISIN 插入一个ACIS 文件 30 ACISOUT 将Au toCAD 三维实体目标输出到 ACIS 文件 31 ADCCLOSE 关闭Au toCAD 设计中心 32 ADCENTER ADC Ctrl+2 启动Au toCAD 设计中心 33 ADCNAVIGATE ADC 启动Au toCAD 设计中心并直接访问用户所设置的文件名、路径或网上目录Au toCAD 命令全集 234 ALIGN AL 图形对齐 35 AMECONVERT 将AME 实体转换成Au toCAD 实体 36 APERTURE 控制目标捕捉框的大小 37 APPLOAD AP 装载卸载应用程序 38 ARC A 绘制圆弧 39 AREA AA 计算所选择区域的周长和面积 40 ARRAY AR 图形阵列 41 ARX 加载、卸载Object ARX程序 42 ATTDEF ATT 创建属性定义 43 ATTDISP 控制属性的可见性 44 ATTEDIT ATE 编辑图块属性值 45 ATTEXT DDATTEXT摘录属性定义数据 46 ATTREDEF 重定义一个图块及其属性 47 AUDIT 检查并修复图形文件的错误 48 BACKGROUND 设置渲染背景 49 BASE 设置当前图形文件的插入点 50 BEDIT 依次打开“编辑块定义”对话框和“块编辑器” 51 BHATCH H 区域图样填充 52 BLIPMODE 点记模式控制 53 BLOCK B 块定义 54 BLOCKICON 为 Au toCAD R14 或更早版本所创建的图块生成预览图像 55 BMPOUT 将所选实体以 BMP 文件格式输出 56 BOUNDARY BO 或–BO创建区域 57 BOX 绘制三...
