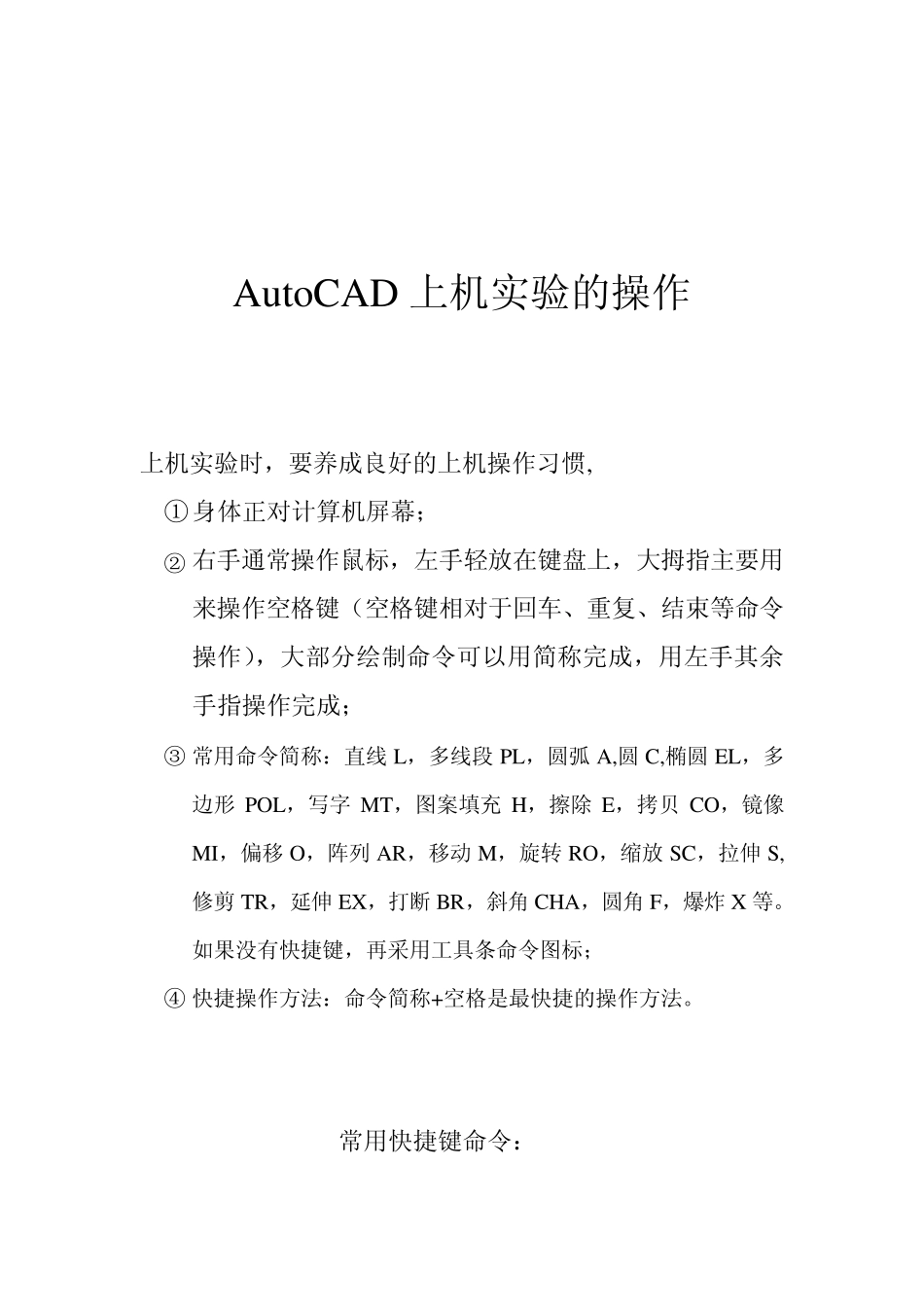

Au toCAD 上机实验的操作 上机实验时，要养成良好的上机操作习惯, ① 身体正对计算机屏幕； ② 右手通常操作鼠标，左手轻放在键盘上，大拇指主要用来操作空格键（空格键相对于回车、重复、结束等命令操作），大部分绘制命令可以用简称完成，用左手其余手指操作完成； ③ 常用命令简称：直线 L，多线段 PL，圆弧 A,圆 C,椭圆 EL，多边形 POL，写字 MT，图案填充 H，擦除 E，拷贝 CO，镜像MI，偏移 O，阵列 AR，移动 M，旋转 RO，缩放 SC，拉伸 S,修剪 TR，延伸 EX，打断 BR，斜角 CHA，圆角 F，爆炸 X 等。如果没有快捷键，再采用工具条命令图标； ④ 快捷操作方法：命令简称+空格是最快捷的操作方法。 常用快捷键命令： Au toCAD快捷命令大全 常用的Au toCAD 功能键： 功能键 功能 功能键 功能 Esc 取消命令执行 F7 栅格显示开关 F1 帮助键 F8 正交模式开关 F2 图形/文件切换 F9 捕捉模式开关 F3 对象捕捉开关 F10 极轴追踪开关 F4 三维对象捕捉开关 F11 对象捕捉追踪开关 F5 正等轴测图切换 F12 动态输入开关 F6 坐标显示开关 Enter 结束或重复前一个命令 Au toCAD 数据的输入方法 调用或输入命令后，系统立即执行该命令，在执行命令的过程中，系统会要求或提示用户输入相关数据： 输入数据的常用方法： ⑴直角坐标输入法： 坐标轴之间是两两相互垂直的， 1）绝对直角坐标系： 在绝对直角坐标系中，任何一点的绝对坐标增量都是相对于原点（0,0）的增量值。 Au toCAD 将绝对直角坐标 系的原点放在绘图窗口左下角，并且有坐标系图标表示。当输入绝对坐标时，可直接输入点的两个坐标值，之间用‘，’隔开，如绝对坐标值为（5,9），输入时应为“5,9”，输入后按空格键或回车键确认。 2）相对直角坐标系： 在相对直角坐标系中，任何一点的相对坐标都是相对于某一点的增量值，这些增量值是两点同名坐标的差值，有正负之分。 当输入相对直角坐标时，除了要输入坐标差值外，还要在它们之间用“，”隔开 ，同时在坐标差值前加上 “@” 。例如：第一点的绝对坐标值为（5,9），第二点的绝对坐标为（2,19），此时第二点相对于第一点的同名坐标差值为： X：-3，Y：10：在输入两点相对坐标时，应为“@-3,10”，输入后，按空格键或回车。 （2）极坐标输入法： 二维极坐标系是由极点和极轴构建起来的坐标系。 1） 绝对极坐标系： 在绝对极坐标系中，任何一点的...
