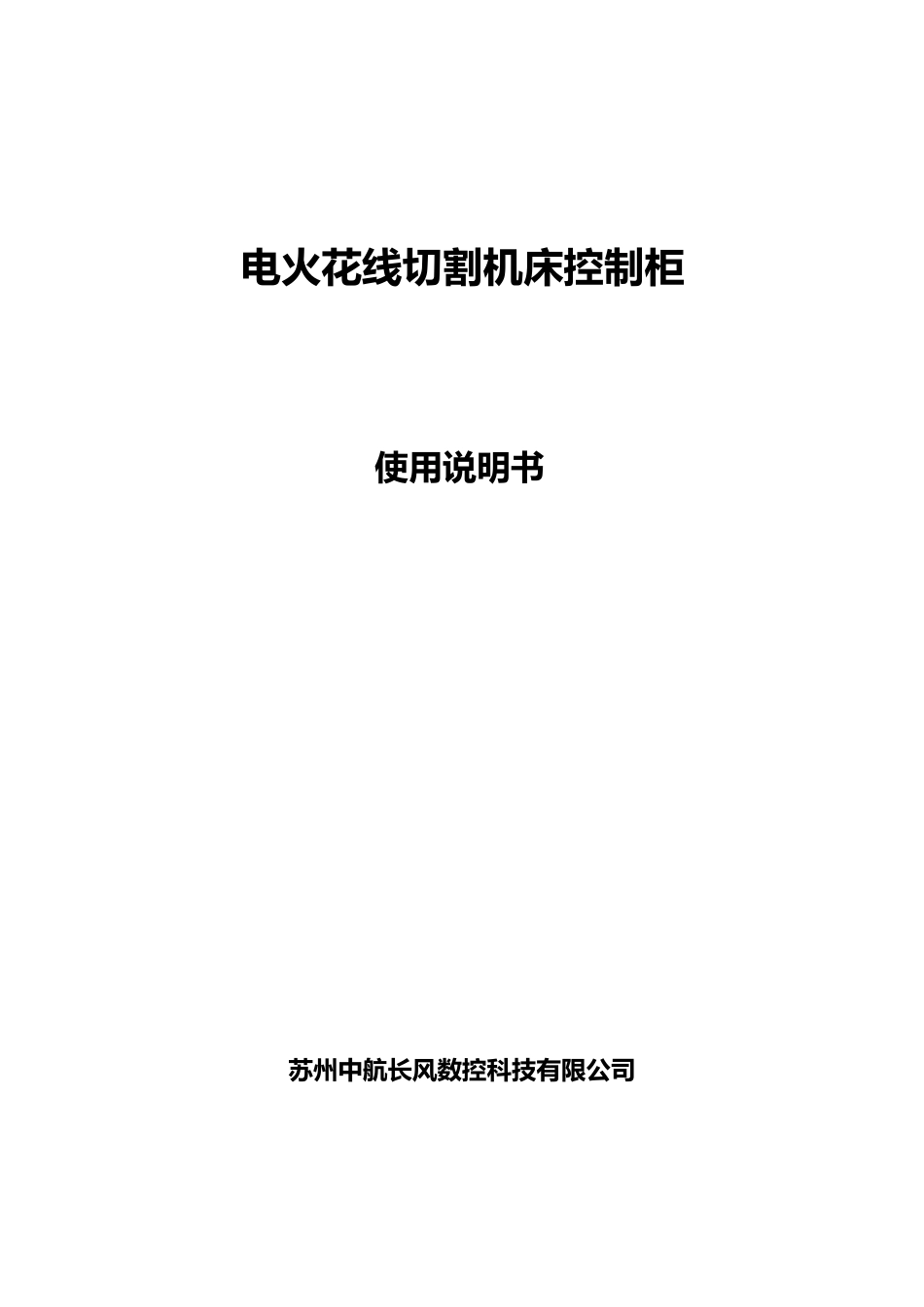

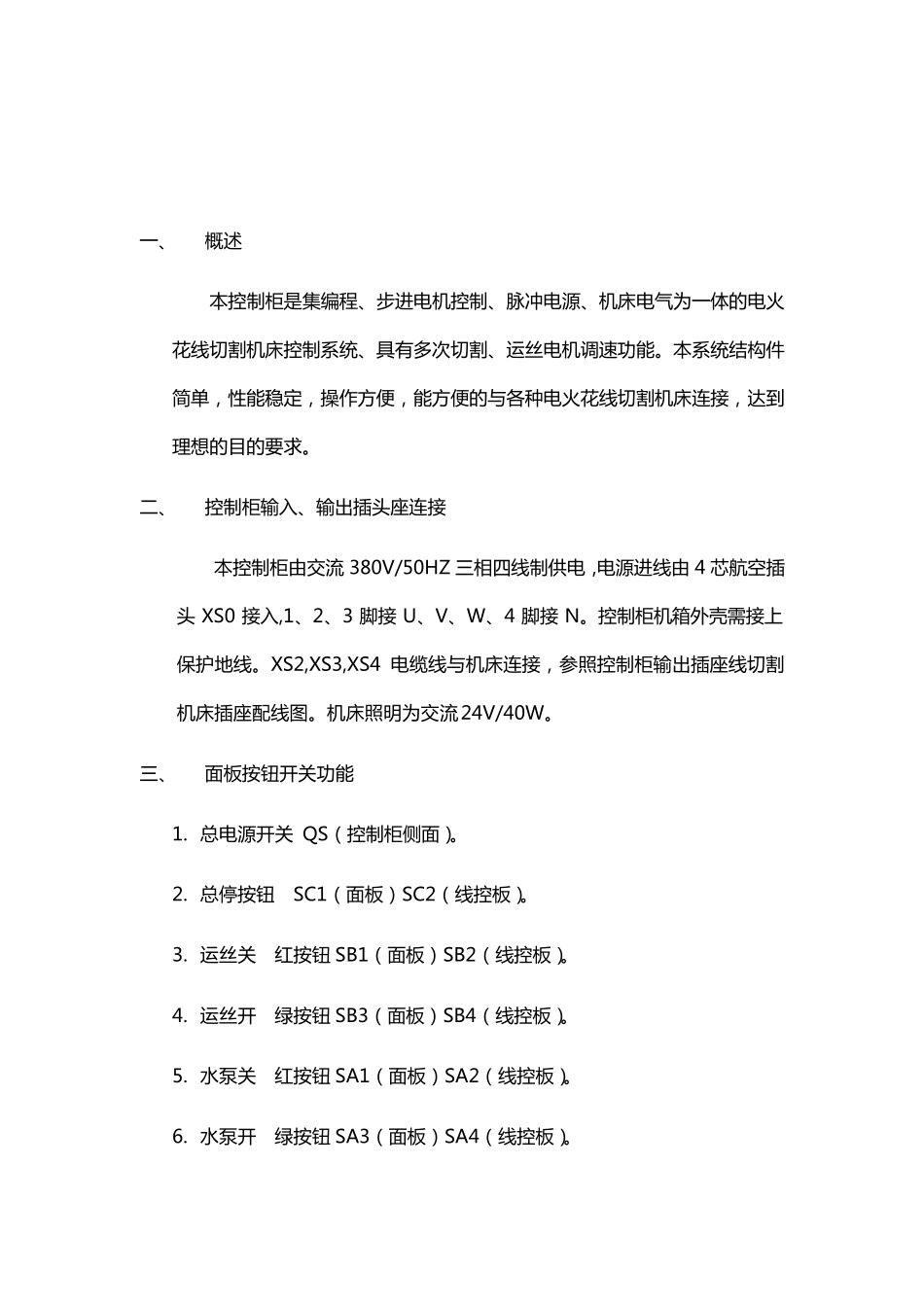

电 火 花 线 切 割 机 床 控 制 柜 使 用 说 明 书 苏 州 中航长风数控 科技有限公司 一 、 概述 本控制柜是集编程、步进电机控制、脉冲电源、机床电气为一 体的电火花线切割机床控制系统、具有多次切割、运丝电机调速功能
本系统结构件简单，性能稳定，操作方便，能方便的与各种电火花线切割机床连接，达到理想的目的要求
二、 控制柜输入、输出插头座连接 本控制柜由交流 380V/50HZ 三相四线制供电，电源进线由 4 芯航空插头 XS0 接入,1、2、3 脚接 U、V、W、4 脚接 N
控制柜机箱外壳需接上保护地线
XS2,XS3,XS4 电缆线与机床连接，参照控制柜输出插座线切割机床插座配线图
机床照明为交流24V/40W
三、 面板按钮开关功能 1
总电源开关 QS（控制柜侧面）
总停按钮 SC1（面板）SC2（线控板）
运丝关 红按钮 SB1（面板）SB2（线控板）
运丝开 绿按钮 SB3（面板）SB4（线控板）
水泵关 红按钮 SA1（面板）SA2（线控板）
水泵开 绿按钮 SA3（面板）SA4（线控板）

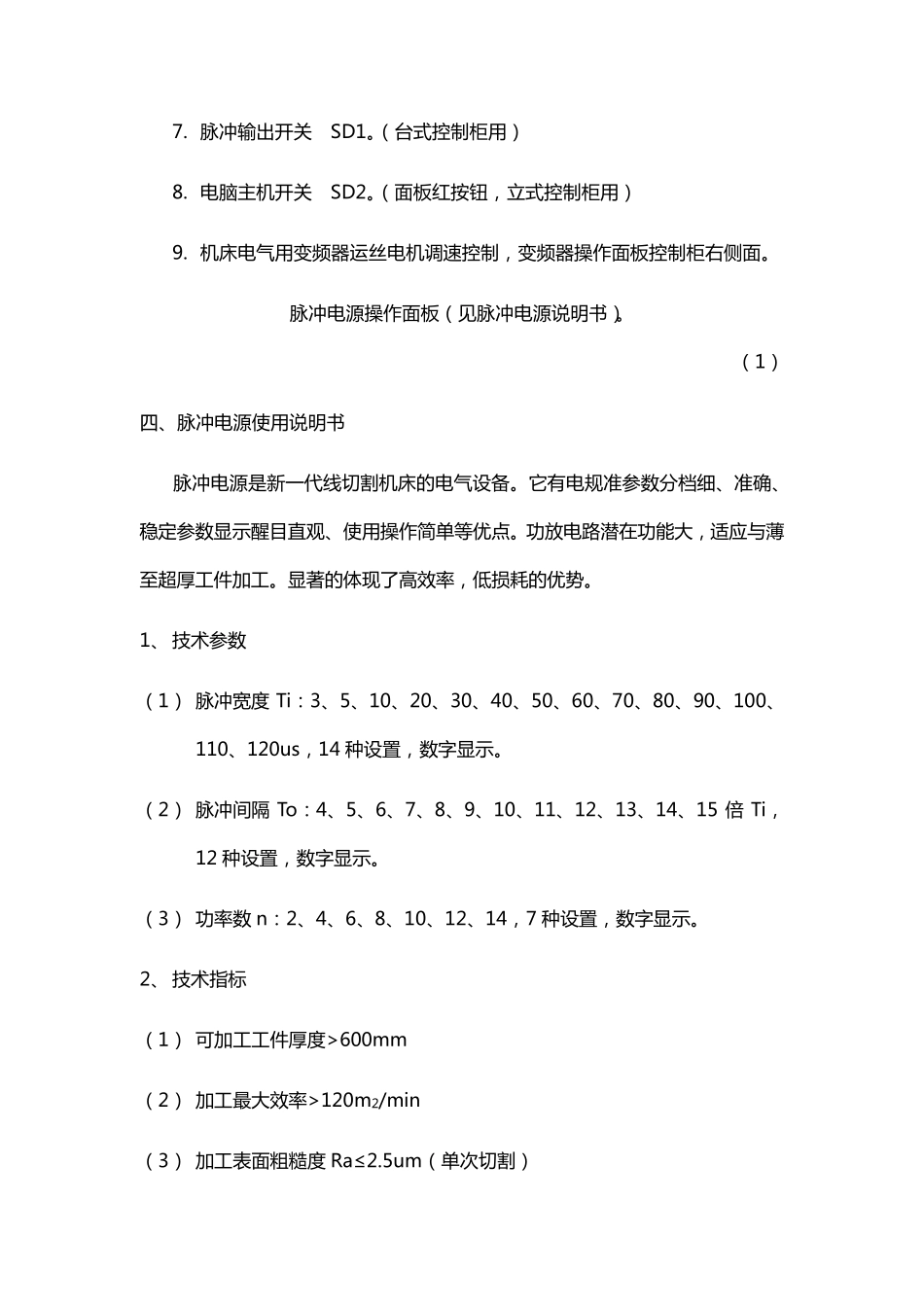

脉 冲 输 出 开 关 SD1
（ 台 式 控 制 柜 用 ） 8
电 脑 主 机 开 关 SD2
（ 面 板 红 按 钮 ， 立 式 控 制 柜 用 ） 9
机 床 电 气 用 变 频 器 运 丝 电 机 调 速 控 制 ， 变 频 器 操 作 面 板 控 制 柜 右 侧 面
脉 冲 电 源 操 作 面 板 （ 见 脉 冲 电 源 说 明 书 ）
（ 1） 四 、脉 冲 电 源 使 用 说 明 书 脉 冲 电 源 是 新 一 代 线 切 割 机 床 的 电 气 设 备
它 有 电 规 准 参 数 分 档 细 、准 确 、稳 定 参 数 显 示 醒 目 直 观 、使 用 操 作 简 单 等
