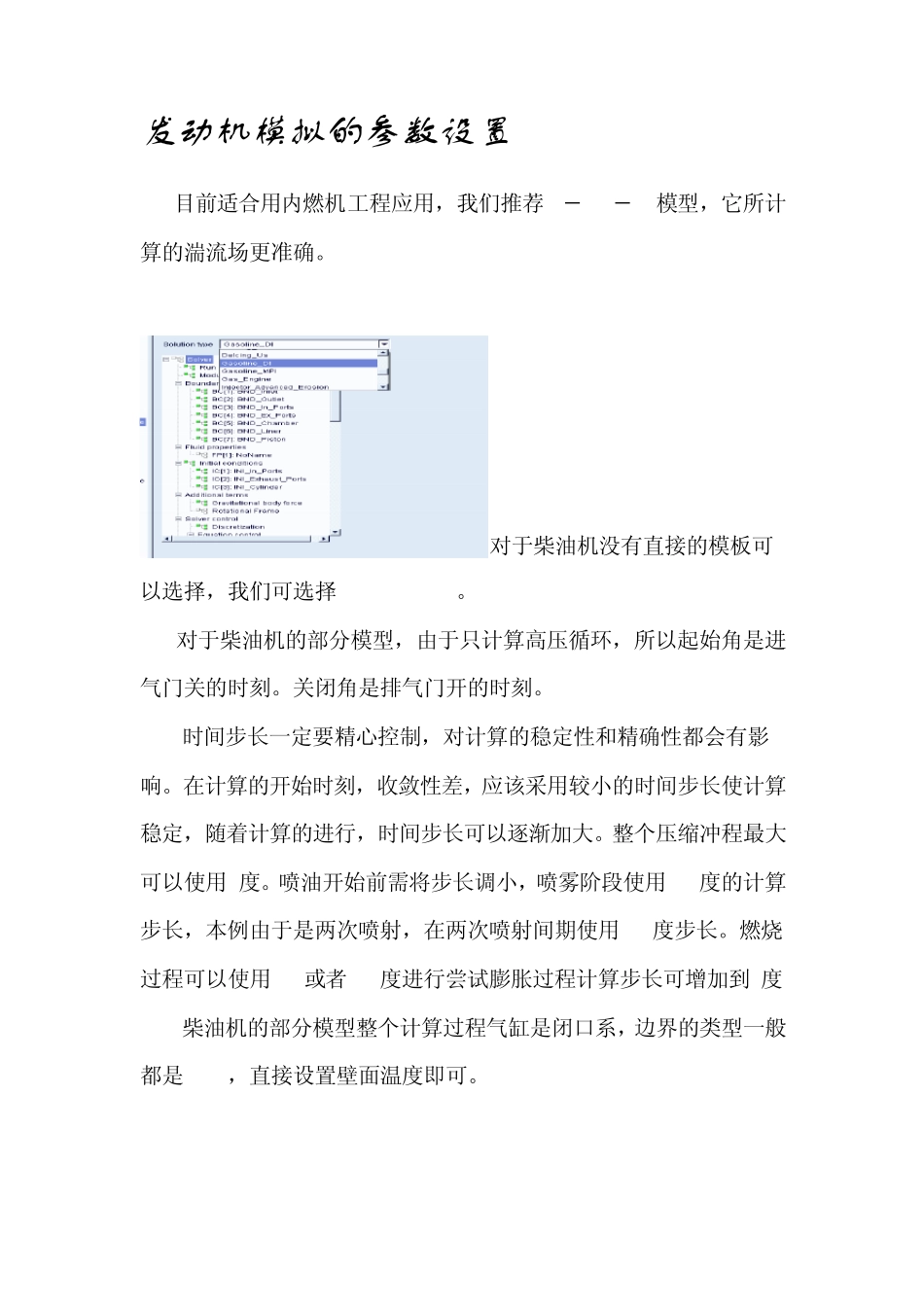

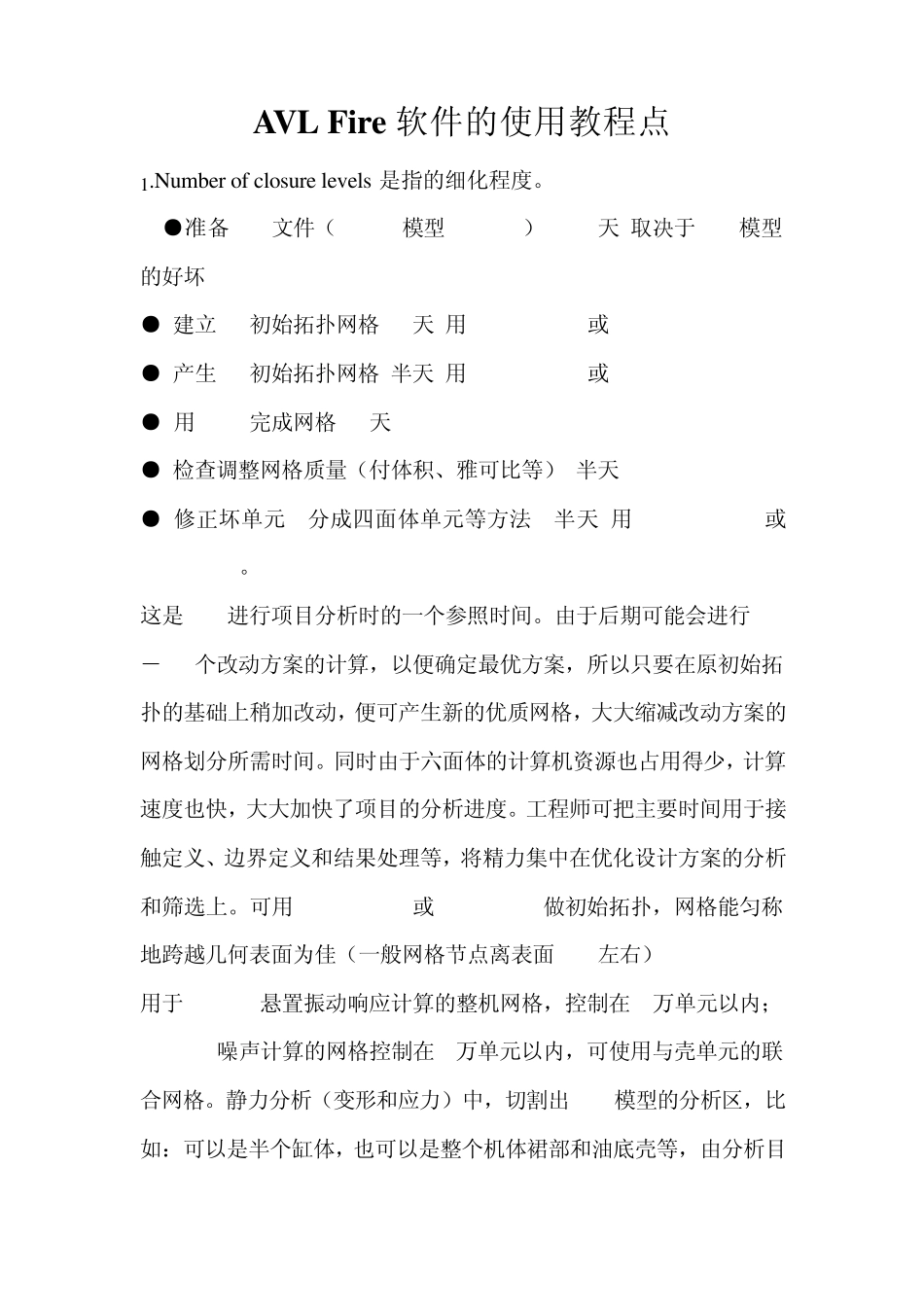

AVL Fir e 软件的使用教程点 1.Number of closure levels 是指的细化程度。 2.●准备stl 文件（Pro/E 模型save as） 0-3 天 取决于CAD 模型的好坏 ● 建立2D 初始拓扑网格 4 天 用MSC/Patran 或Hypermesh ● 产生3D 初始拓扑网格 半天 用MSC/Patran 或Hypermesh ● 用FAME 完成网格 1 天 AVL FAME ● 检查调整网格质量（付体积、雅可比等） 半天 AVL FAME ● 修正坏单元( 分成四面体单元等方法) 半天 用MSC/Patran 或Hypermesh。 这是AVL 进行项目分析时的一个参照时间。由于后期可能会进行10－20 个改动方案的计算，以便确定最优方案，所以只要在原初始拓扑的基础上稍加改动，便可产生新的优质网格，大大缩减改动方案的网格划分所需时间。同时由于六面体的计算机资源也占用得少，计算速度也快，大大加快了项目的分析进度。工程师可把主要时间用于接触定义、边界定义和结果处理等，将精力集中在优化设计方案的分析和筛选上。可用MSC/Patran 或Hypermesh 做初始拓扑，网格能匀称地跨越几何表面为佳（一般网格节点离表面2mm 左右 ）. 用于EXCITE 悬 置 振 动响 应 计算的整机网格，控 制 在1 万 单元以内 ；EXCITE 噪 声 计算的网格控 制 在5 万 单元以内 ，可使用与 壳 单元的联合 网格。静 力分析（变 形 和应 力）中，切 割 出 CAD 模型的分析区 ，比如 ： 可以是半个缸 体，也可以是整个机体裙 部 和油 底 壳 等，由分析目标而定。根据结构做不同拉伸方向的拓扑，最后完成的网格一般可控制在80-100 万以内。 3.网格质量的检查过程与注意的问题： 1】在工作域上选择体积网格。2】在FH 应用工具栏的info 中选择Checks。3】Required checks 这一栏里的选项是必须要检查的，选择上所有的选项，如下图所示，在Recommended checks这一栏中是推荐用户进行选择的。最后选择check。 注：在Required checks这一栏中所有选项的数目一定要为0。4】选择Cancel,退出。5】选择File | Save，保存文件。 4. Skewness 定义为skew =（理想网格的体积-网格的体积）/理想网格的体积理想网格为等边网格，它与我们进行检查的网格具有相同的外接圆半径。Skewness 的检查主要是针对四面体网格(skew=0:等变, skew≈1:长条形)。小的六面体网格(FAME网格的边界层) skewness 值不好。 5. 对于质量不好的网格，可以采用修复工具进行修复，方法如下： 在...
