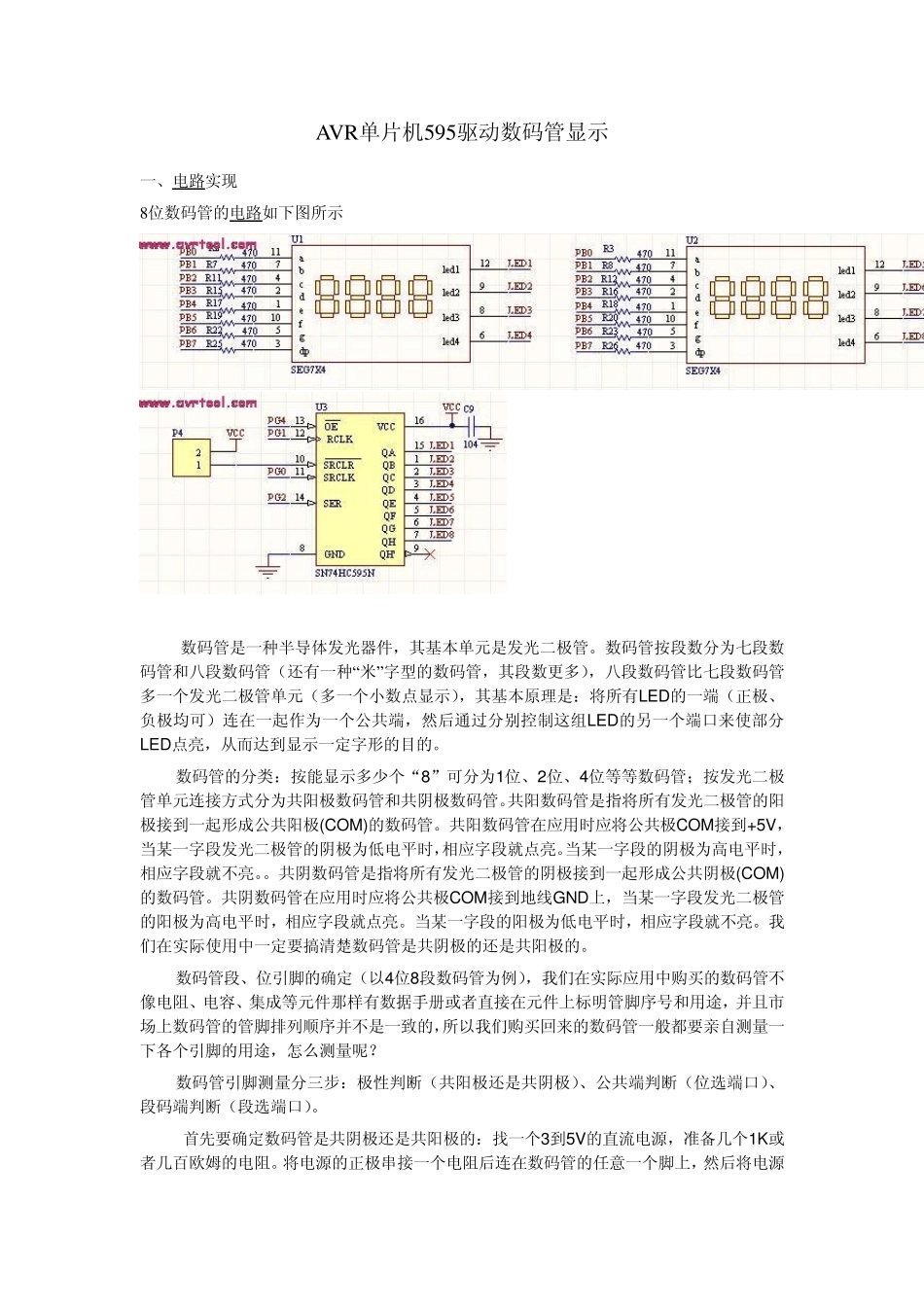

AVR单片机595驱动数码管显示 一、电路实现 8位数码管的电路如下图所示 数码管是一种半导体发光器件，其基本单元是发光二极管。数码管按段数分为七段数码管和八段数码管（还有一种“米”字型的数码管，其段数更多），八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示），其基本原理是：将所有LED的一端（正极、负极均可）连在一起作为一个公共端，然后通过分别控制这组LED的另一个端口来使部分LED点亮，从而达到显示一定字形的目的。 数码管的分类：按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。我们在实际使用中一定要搞清楚数码管是共阴极的还是共阳极的。 数码管段、位引脚的确定（以4位8段数码管为例），我们在实际应用中购买的数码管不像电阻、电容、集成等元件那样有数据手册或者直接在元件上标明管脚序号和用途，并且市场上数码管的管脚排列顺序并不是一致的，所以我们购买回来的数码管一般都要亲自测量一下各个引脚的用途，怎么测量呢？ 数码管引脚测量分三步：极性判断（共阳极还是共阴极）、公共端判断（位选端口）、段码端判断（段选端口）。 首先要确定数码管是共阴极还是共阳极的：找一个3到5V的直流电源，准备几个1K或者几百欧姆的电阻。将电源的正极串接一个电阻后连在数码管的任意一个脚上，然后将电源 的负极逐个接到数码管的其余引脚上，观察数码管的某一段是否会点亮，如果全部引脚试过都没有亮的，那么将电源正极（串电阻）换一个引脚再试，直到有一个LED发光，这时固定电源负极不动，电源正极（串电阻）逐个接到数码管的其余引脚上，如果有8段LED都亮，说明该数码管是共阴极的。相反，按住电源正极不动，电源负极逐个接到数码管的其余引脚上，如果有8个数码管全亮，那么该数码管是共阳极的。 确定了数码管的极性后，下面该确定数码管的位选端口了。仍旧按照第一步的测量方法，...
