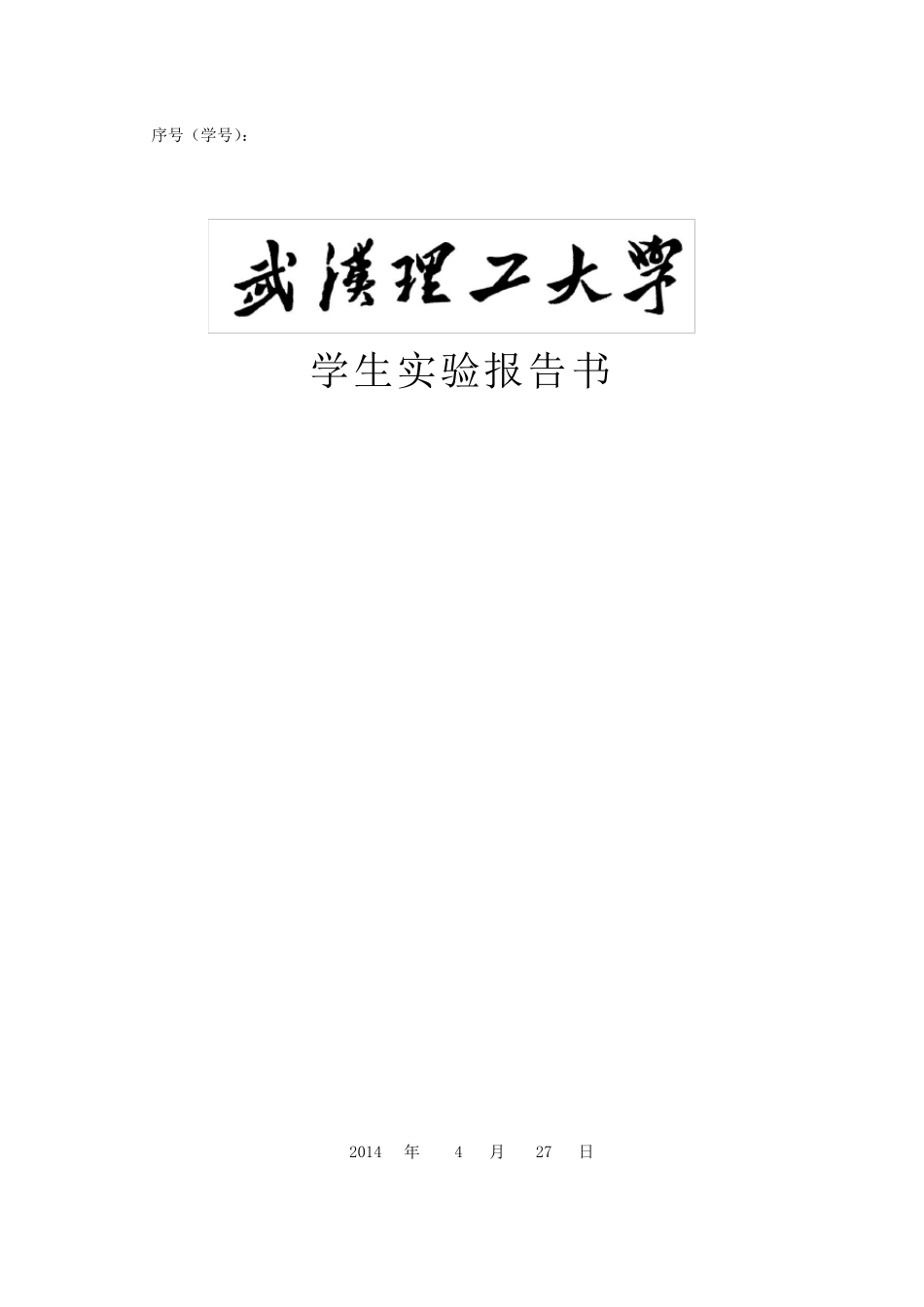

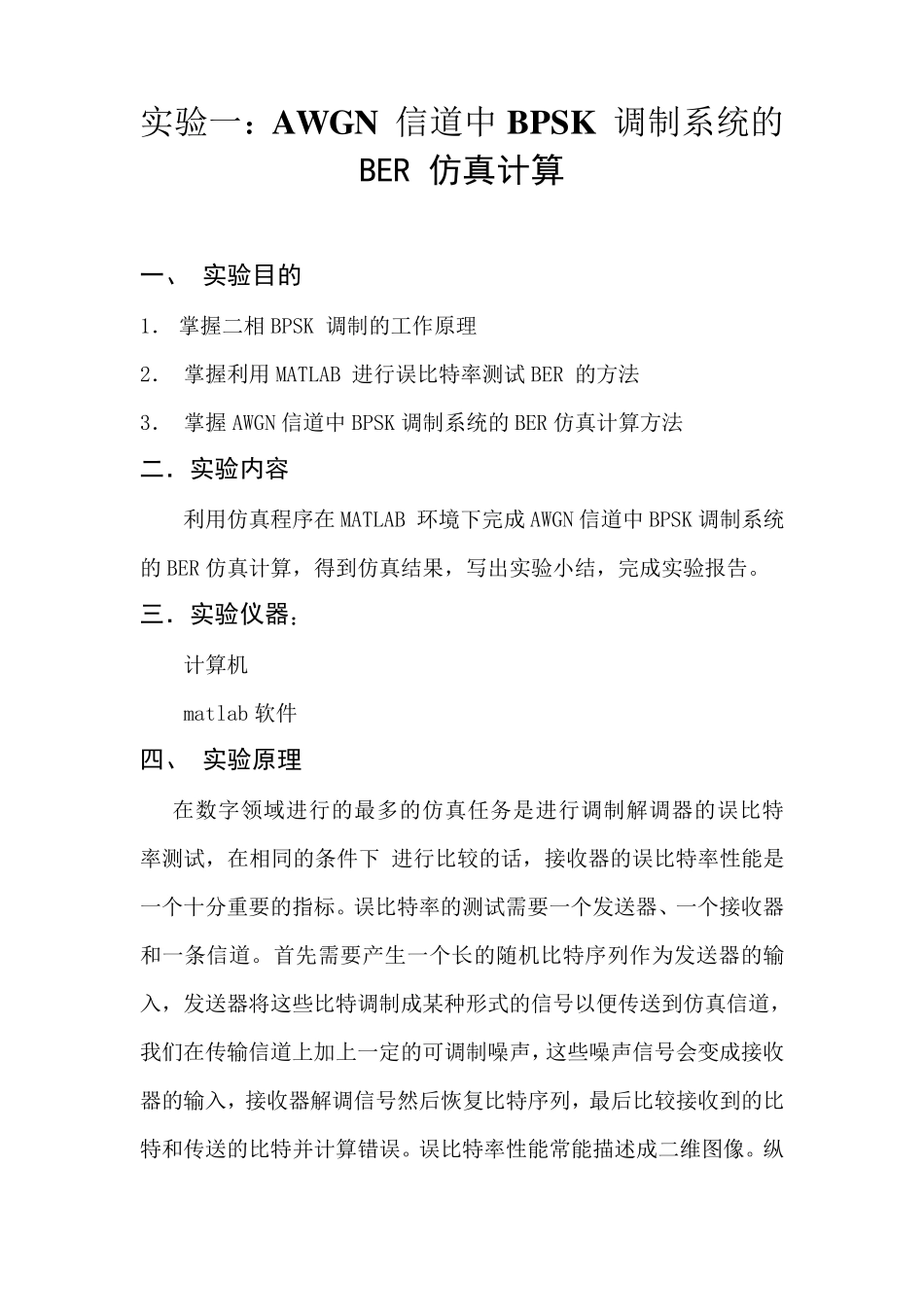

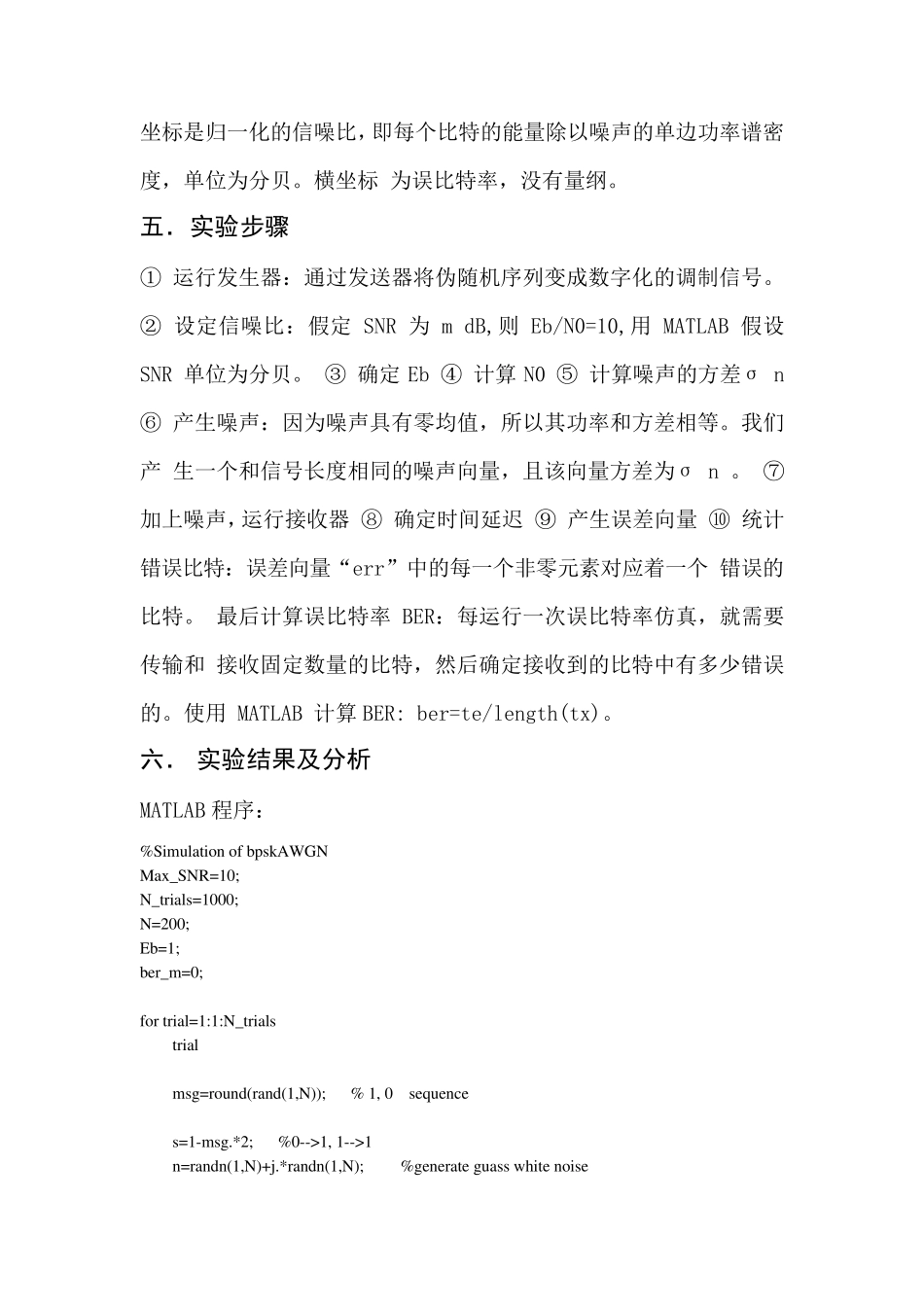

学生实验报告书 2014 年 4 月 27 日 序号（学号）： 实验一：AW GN 信道中BPSK 调制系统的 BER 仿真计算 一、 实验目的 1． 掌握二相BPSK 调制的工作原理 2． 掌握利用MATLAB 进行误比特率测试BER 的方法 3． 掌握AWGN 信道中BPSK 调制系统的BER 仿真计算方法 二．实验内容 利用仿真程序在MATLAB 环境下完成AWGN 信道中BPSK 调制系统的BER 仿真计算，得到仿真结果，写出实验小结，完成实验报告。 三．实验仪器： 计算机 matlab 软件 四、 实验原理 在数字领域进行的最多的仿真任务是进行调制解调器的误比特 率测试，在相同的条件下 进行比较的话，接收器的误比特率性能是一个十分重要的指标。误比特率的测试需要一个发送器、一个接收器和一条信道。首先需要产生一个长的随机比特序列作为发送器的输入，发送器将这些比特调制成某种形式的信号以便传送到仿真信道，我们在传输信道上加上一定的可调制噪声，这些噪声信号会变成接收器的输入，接收器解调信号然后恢复比特序列，最后比较接收到的比特和传送的比特并计算错误。误比特率性能常能描述成二维图像。纵坐标是归一化的信噪比，即每个比特的能量除以噪声的单边功率谱密度，单位为分贝。横坐标 为误比特率，没有量纲。 五．实验步骤 ① 运行发生器：通过发送器将伪随机序列变成数字化的调制信号。 ② 设定信噪比：假定 SNR 为 m dB,则 Eb/N0=10,用 MATLAB 假设 SNR 单位为分贝。 ③ 确定Eb ④ 计算N0 ⑤ 计算噪声的方差σ n ⑥ 产生噪声：因为噪声具有零均值，所以其功率和方差相等。我们产 生一个和信号长度相同的噪声向量，且该向量方差为σ n 。 ⑦ 加上噪声，运行接收器 ⑧ 确定时间延迟 ⑨ 产生误差向量 ⑩ 统计错误比特：误差向量“err”中的每一个非零元素对应着一个 错误的比特。 最后计算误比特率 BER：每运行一次误比特率仿真，就需要传输和 接收固定数量的比特，然后确定接收到的比特中有多少错误的。使用 MATLAB 计算BER: ber=te/length(tx)。 六． 实验结果及分析 MATLAB 程序： %Simulation of bpskAWGN Max_SNR=10; N_trials=1000; N=200; Eb=1; ber_m=0; for trial=1:1:N_trials trial msg=round(rand(1,N)); % 1, 0 sequence s=1-msg.*2; %0-->1, 1-->1 n=randn(1,N)+j.*randn(1,N); %generate guass white noise ber_v =[]; for snr_dB=1:2:Max _SNR s...
