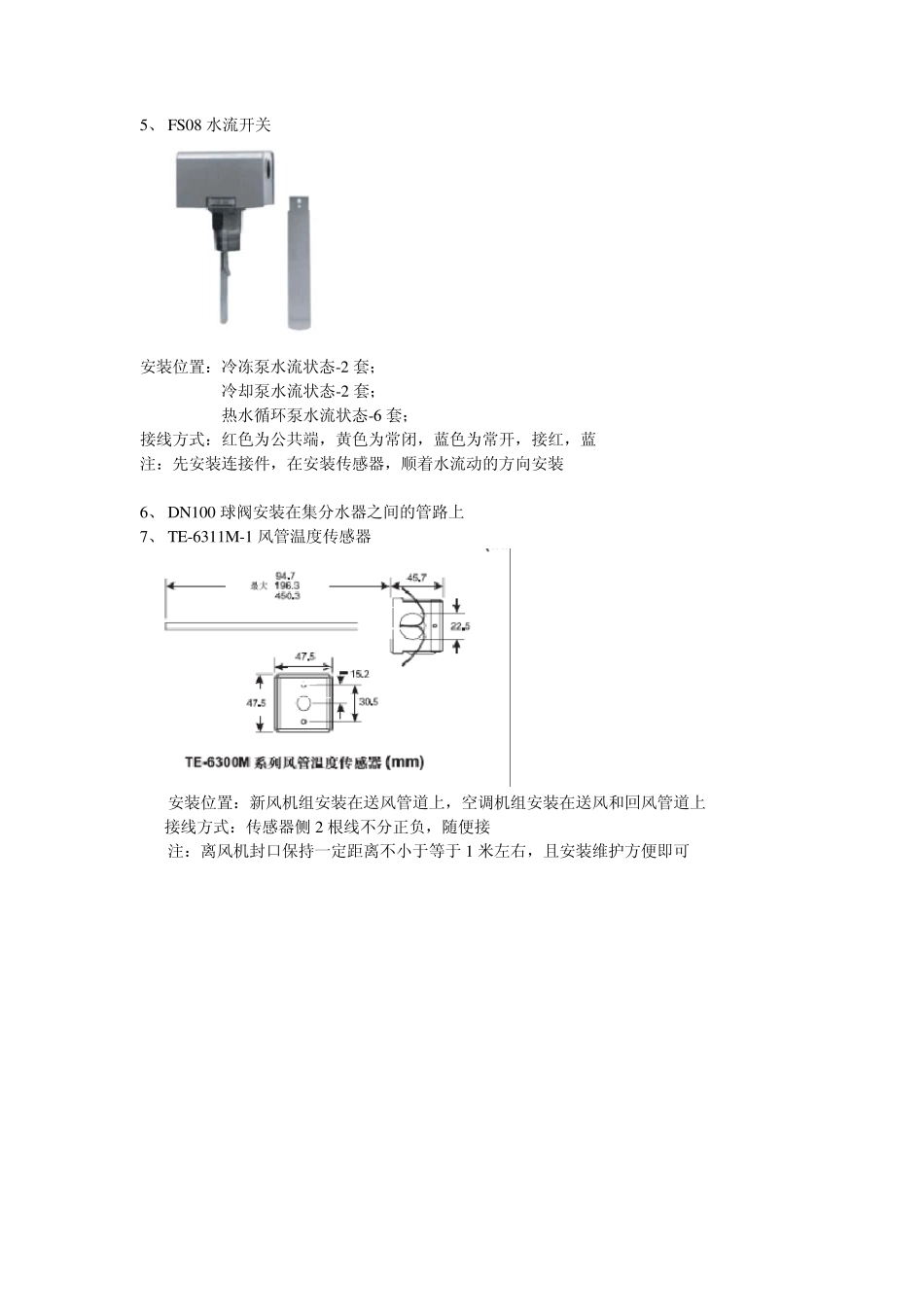

1、 TE-61AM-1 水温度传感器： 外观图片 安装位置：冷冻水总管供/回水温度-2 套; 蒸汽型热板换一次、二次水供/回水温度-4 套； 热水型热板换一次、二次水供/回水温度-4 套； 冷却塔冷却水回水温度-1 套 接线方式：传感器侧 2 根线不分正负，随便接 注：先安装 WZ-1000-5 套管 2、 集分水器压力传感器 安装位置：集分水缸侧 接线方式：红色或棕色为+15VDC 电源，蓝色或绿色为信号反馈（4~20mA） 注：先安装传感器接头，该传感器提供+15VDC 电源（从 DDC 箱引出） 3、 P499V BS-404C 液体压力变送器 安装位置：冷水机组冷冻水总管供/回水压力-2 套； 蒸汽型热板换一次、二次水供水压力-4 套； 热水型热板换一次、二次水供水压力-4 套； 接线方式：棕色为+15VDC 电源，绿色为公共端（AICOM），白色为传感器输出（AI） 注：先安装传感器接头，该传感器提供+15VDC 电源（从 DDC 箱引出） 4、 DW 2000 水流量计 安装位置：空调回水总管流量-1 套，45 度角倾斜插入水管中。 接线方式：11 和 12 号端口接 24VDC,5 号端口与 12 号端口用线封住，6 号端口出一根线接DDC 盘 AI（模拟输入）端上 注：安装时请顺着水流动的方向安装 5、 FS08 水流开关 安装位置：冷冻泵水流状态-2 套； 冷却泵水流状态-2 套； 热水循环泵水流状态-6 套； 接线方式：红色为公共端，黄色为常闭，蓝色为常开，接红，蓝 注：先安装连接件，在安装传感器，顺着水流动的方向安装 6、 DN100 球阀安装在集分水器之间的管路上 7、 TE-6311M-1 风管温度传感器 安装位置：新风机组安装在送风管道上，空调机组安装在送风和回风管道上 接线方式：传感器侧 2 根线不分正负，随便接 注：离风机封口保持一定距离不小于等于 1 米左右，且安装维护方便即可 8、 风管湿度传感器 HT-9000-UD1 安装位置：新风机组安装在送风管道上，空调机组安装在送风和回风管道上 接线方式：C 端接+15VDC,A 端接公共端（AICOM），B 端接湿度输出（AI） 注：离风机封口保持一定距离不小于等于 1 米左右，且安装维护方便即可 9、低温断路器 A11D-4C 安装位置：空调或新风机组水盘管迎风侧 接线方式：红色为公共端，蓝色为常开，黄色为常闭 接红，蓝 10、室外温湿度传感器 RH300A05C 安装位置：安装在附楼楼顶，可根据现场实际情况安装 接线方式： 注：需要用铁皮制作一个防水雨棚 11、室内 CO2 传感器...
