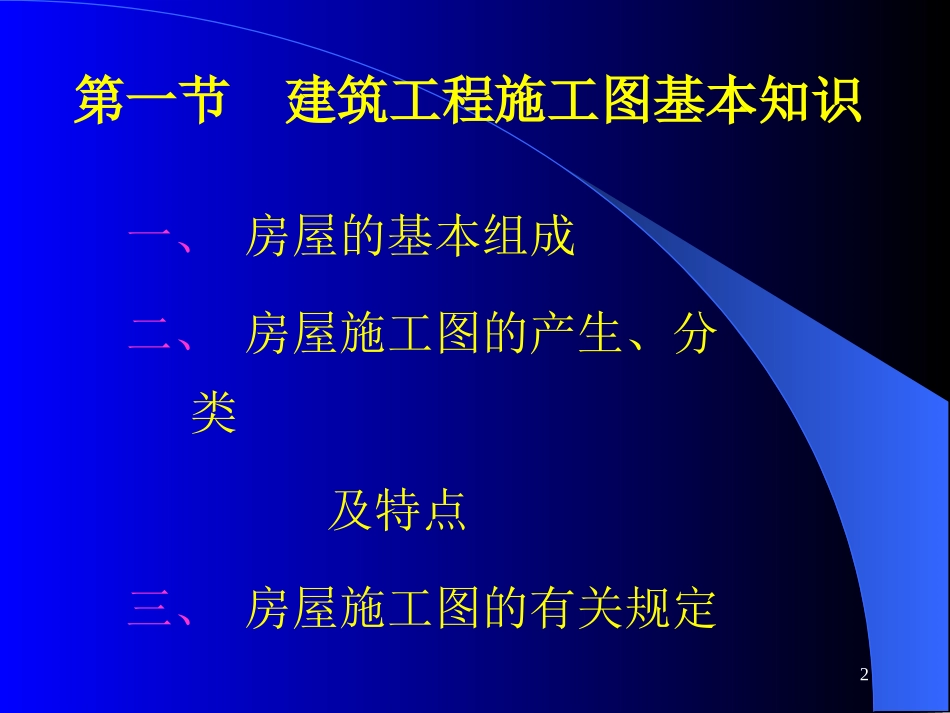

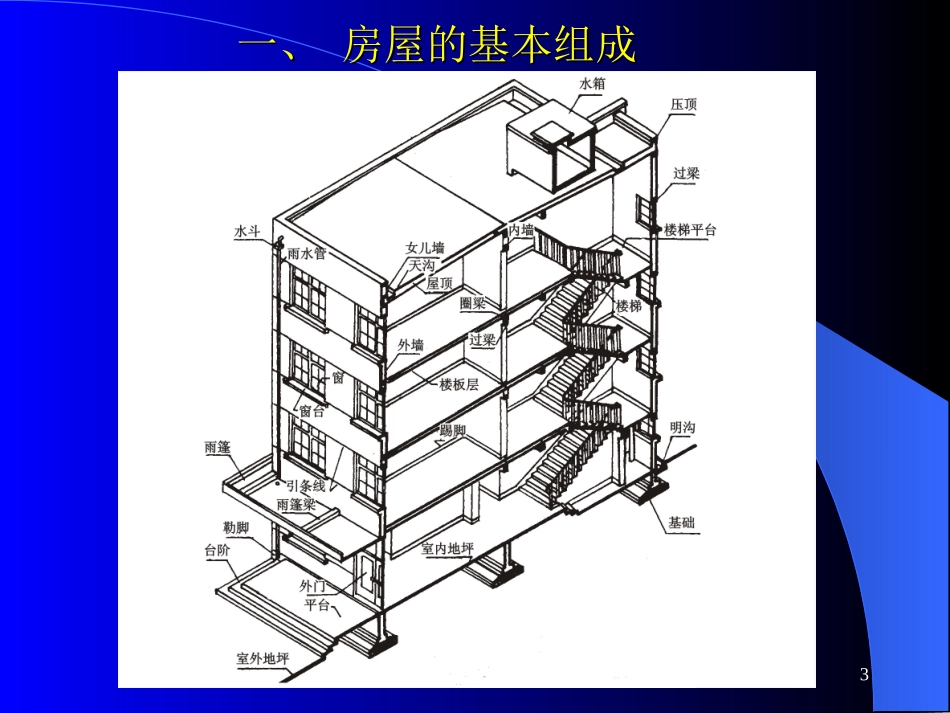

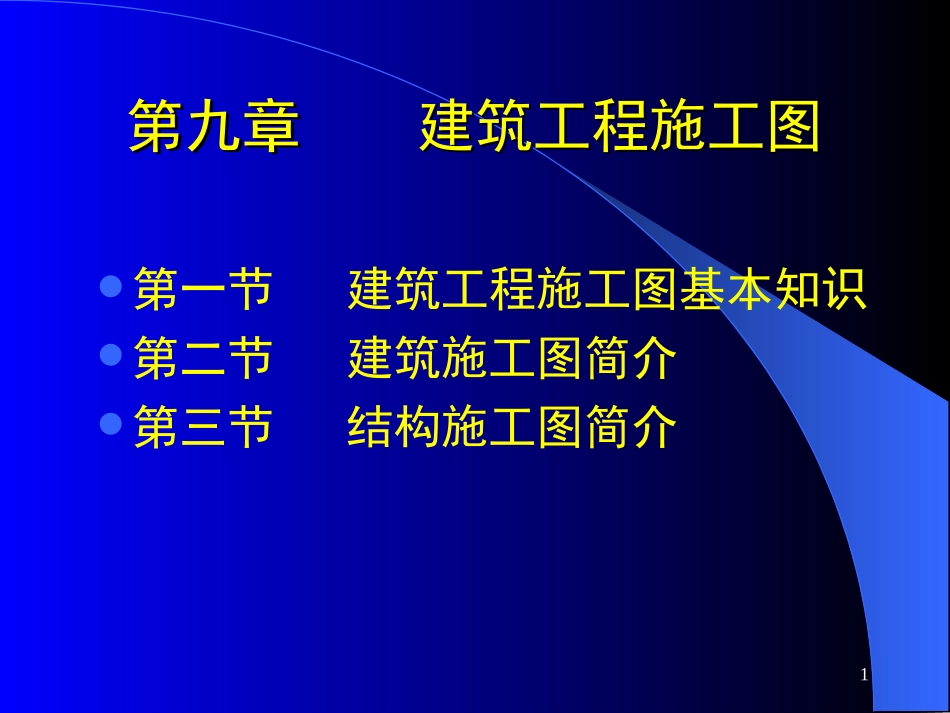

1第九章建筑工程施工图第九章建筑工程施工图第一节建筑工程施工图基本知识第二节建筑施工图简介第三节结构施工图简介2第一节建筑工程施工图基本知识一、房屋的基本组成二、房屋施工图的产生、分类及特点三、房屋施工图的有关规定3一、房屋的基本组成一、房屋的基本组成图9.1房屋的基本组成4（一）基础（一）基础基础是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。按材料分为砖基础、毛石基础、混凝土基础、毛石混凝土基础、灰土基础和钢筋混凝土基础等；按构造形式分为条形基础、独立基础、井格基础、筏片基础、箱形基础和桩基础等。5图11.5砖基础（a）间隔式；（b）等高式6毛石基础7混凝土基础8钢筋混凝土基础9柱下条形基础10井格基础11独立基础12（a）板式；（b）梁板式；（c）箱形13桩基础（a）墙下桩基础；（b）柱下桩基础14（二）墙与柱（二）墙与柱墙与柱是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。墙体还是分隔、围护构件。外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。15（三）楼面与地面（三）楼面与地面楼面与地面是房屋的水平承重和分隔构件。楼面是指二层或二层以上的楼板或楼盖。地面又称为底层地坪，是指第一层使用的水平部分。它们承受着房间的家具、设备和人员的重量。16（四）楼梯（四）楼梯楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。17（五）屋顶（五）屋顶屋顶也称屋盖，是房屋顶部的围护和承重构件。它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。18（六）门和窗（六）门和窗门和窗是房屋的围护构件。门主要供人们出入通行。窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。19（二）房屋施工图的分类及特（二）房屋施工图的分类及特点点11、房屋施工图的分类、房屋施工图的分类(1)建筑施工图(简称建施)建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门窗详图等。20(2)结构施工图(简称结施)结构施工图主要表达承重结构的构件类型、布置情况以及构造作法等。这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。21(3)设备施工图(简称设施)设备施工图主要表达房屋各专用管线和设备布置及构造等情况。这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。2222、房屋施工图的编排顺序、房屋施工图的编排顺序整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。2333、房屋施工图的特点、房屋施工图的特点(1)按正投影原理绘制房屋施工图一般按三面正投影图的形成原理绘制。(2)绘制房屋施工图采用的比例建筑施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。(3)房屋施工图图例、符号应严格按照国家标准绘制24三、房屋施工图的有关规定三、房屋施工图的有关规定绘图时，首先按所绘图样选用的比例选定基本线宽“b”，然后再确定其他线型的宽度。1、图线2522、定位轴线及编号、定位轴线及编号房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。凡承重的墙、柱子、大梁、屋架等构件，都要画出定位轴线并对轴线进行编号，以确定其位置。对于非承重的分隔墙、次要构件等，有时用附加轴线(分轴线)表示其位置，也可注明它们与附近轴线的相关尺寸以确定其位置。26（（11）定位轴线的画法）定位轴线的画法定位轴线应用细单点长画线绘制，轴线末端画细实线圆圈，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线或延长线的折线上，且圆内应注写轴线编号，如图9.2所示。...
