BF6852AC自电容多点触控芯片Datasheet

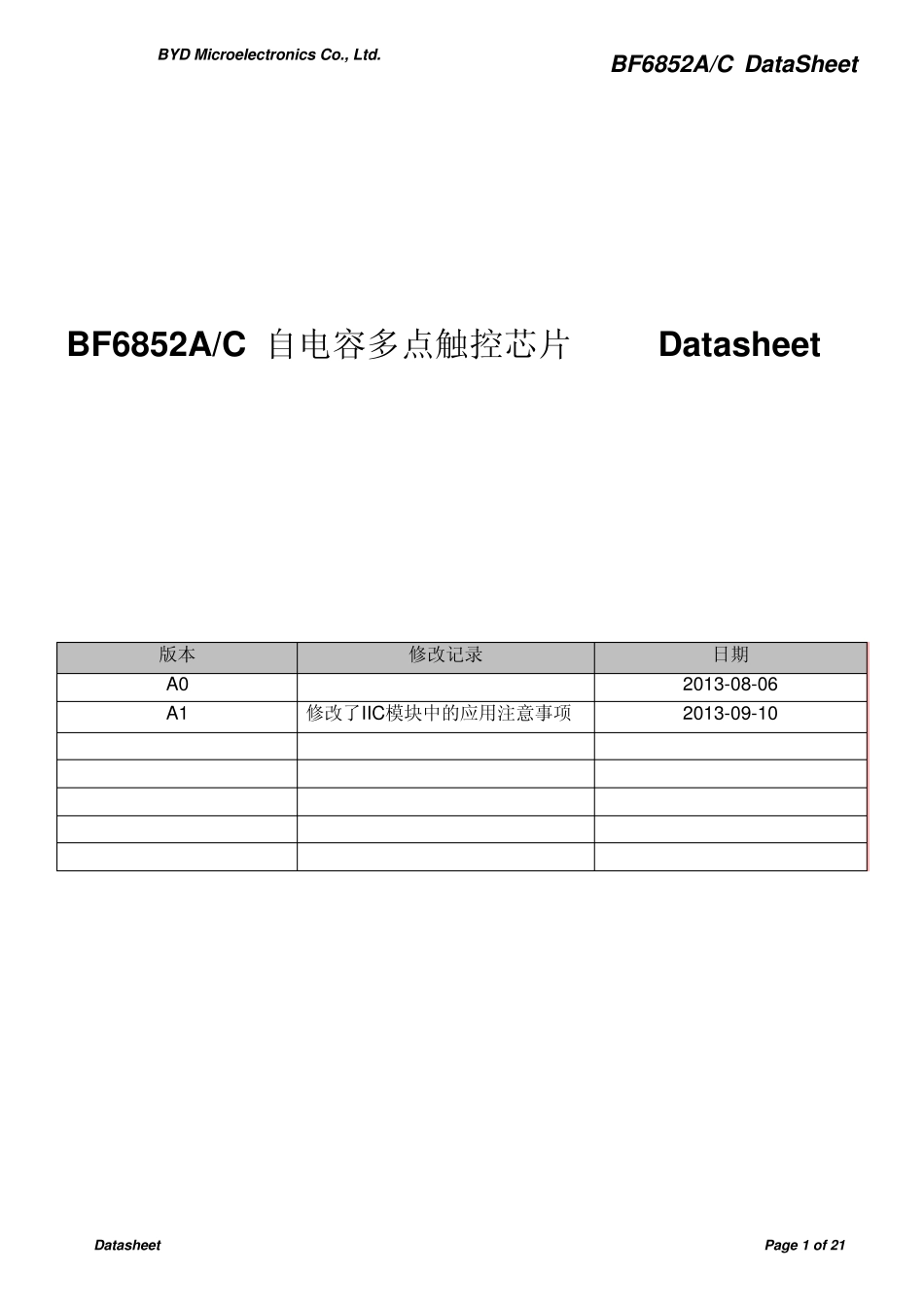

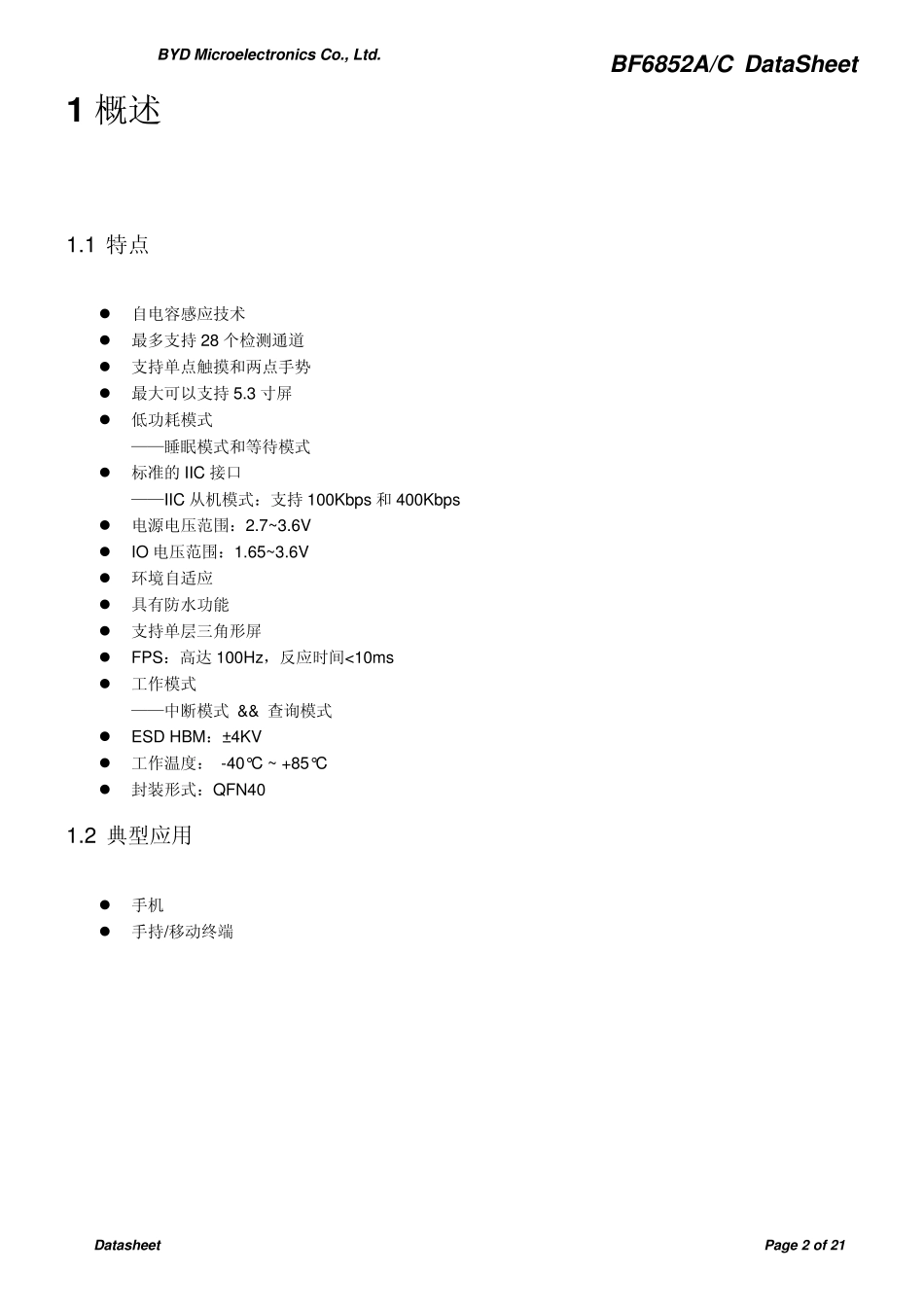

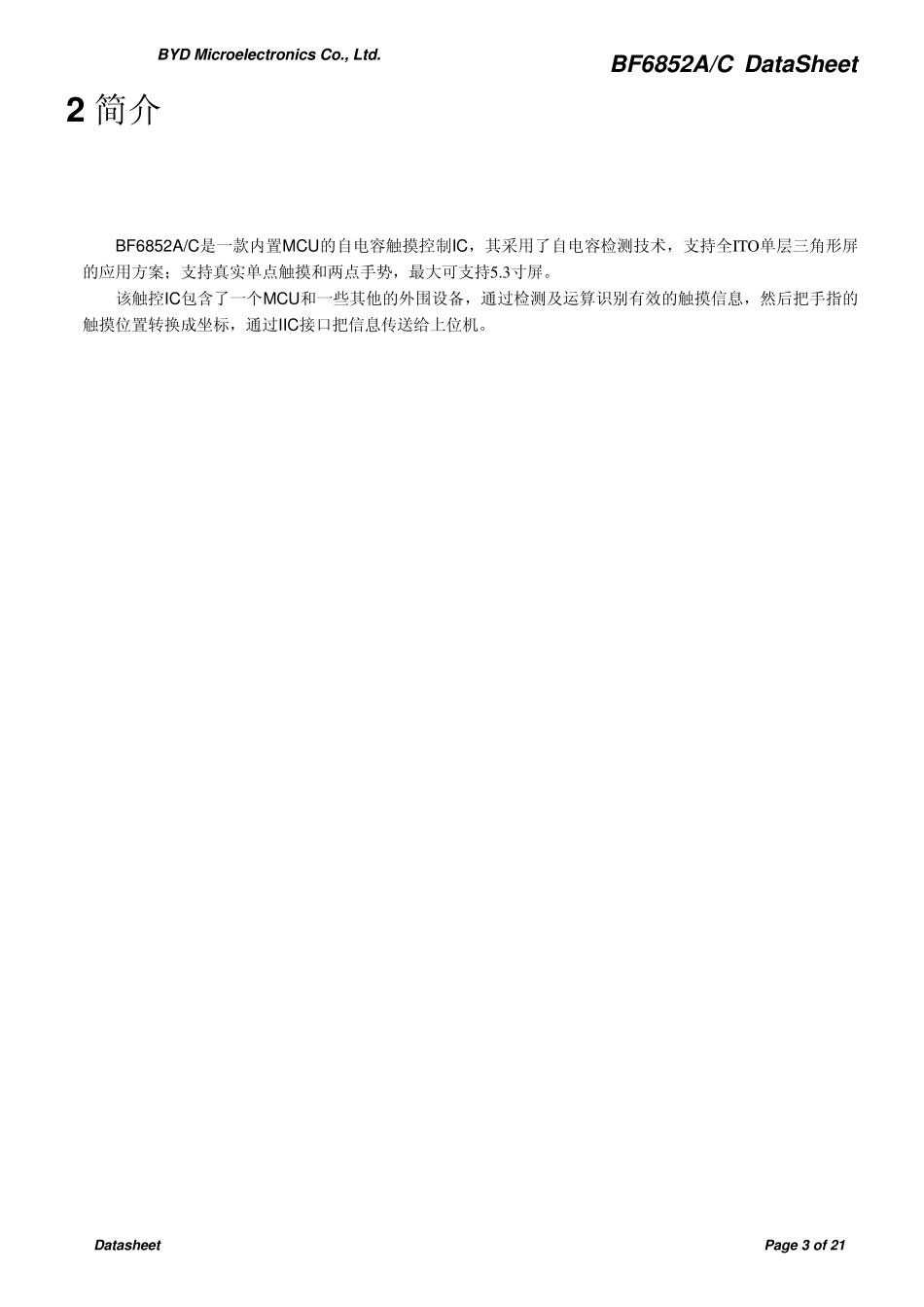

BF6852A/C DataSheet Datasheet Page 1 of 21 BYD Microelectronics Co., Ltd. BF6852A/C 自电容多点触控芯片 Datasheet 版本 修改记录 日期 A0 2013-08-06 A1 修改了IIC模块中的应用注意事项 2013-09-10 BF6852A/C DataSheet Datasheet Page 2 of 21 BYD Microelectronics Co., Ltd.1 概述 1.1 特点  自电容感应技术  最多支持28 个检测通道  支持单点触摸和两点手势  最大可以支持5.3 寸屏  低功耗模式 ——睡眠模式和等待模式  标准的 IIC 接口 ——IIC 从机模式：支持100Kbps 和400Kbps  电源电压范围：2.7~3.6V  IO 电压范围：1.65~3.6V  环境自适应  具有防水功能  支持单层三角形屏  FPS：高达 100Hz，反应时间<10ms  工作模式 ——中断模式 && 查询模式  ESD HBM：±4KV  工作温度： -40°C ~ +85°C  封装形式：QFN40 1.2 典型应用  手机  手持/移动终端 BF6852A/C DataSheet Datasheet Page 3 of 21 BYD Microelectronics Co., Ltd.2 简介 BF6852A/C是一款内置MCU的自电容触摸控制IC，其采用了自电容检测技术，支持全ITO单层三角形屏的应用方案；支持真实单点触摸和两点手势，最大可支持5.3寸屏。 该触控IC包含了一个MCU和一些其他的外围设备，通过检测及运算识别有效的触摸信息，然后把手指的触摸位置转换成坐标，通过IIC接口把信息传送给上位机。 BF6852A/C DataSheet Datasheet Page 4 of 21 BYD Microelectronics Co., Ltd.3 IC 描述 3.1 BF6852A/C 封装 BF6852A/C12345678910302928272625242322211112131415161718192040393837363534333231SN3SN4SN5SN6SN7SN8SN11SN12SN13SN14SN15SN16SN17SN18SN19SN21SN22SN23SN24SN25SN26SN27SHIELDSN29SN30SN31SN32SN33SN34NCVSSSDASCKDAVVD2IOVCCVCCVDCOUT1COUT2 图 1 BF6852A/C QFN40 5m m × 5m m 封装 BF6852A/C DataSheet Datasheet Page 5 of 21 BYD Microelectronics Co., Ltd. 3.2 BF6852A/C pin 脚描述 Pin No . 名称 功能描述 不使用情况 备注 1~10 SN14~SN3 自电容检测通道 悬空 11 DAV 给上位机的中断端口 12 SDA IIC 通信数据线 需要外接上拉电阻 13 SCK IIC 通信时钟线 需要外接上拉电阻 14 VD2 LDO 输出，需要外接1uF 电容 15 VD LDO 输出，需要外...
