BG2330转子式干燥机说明书2011

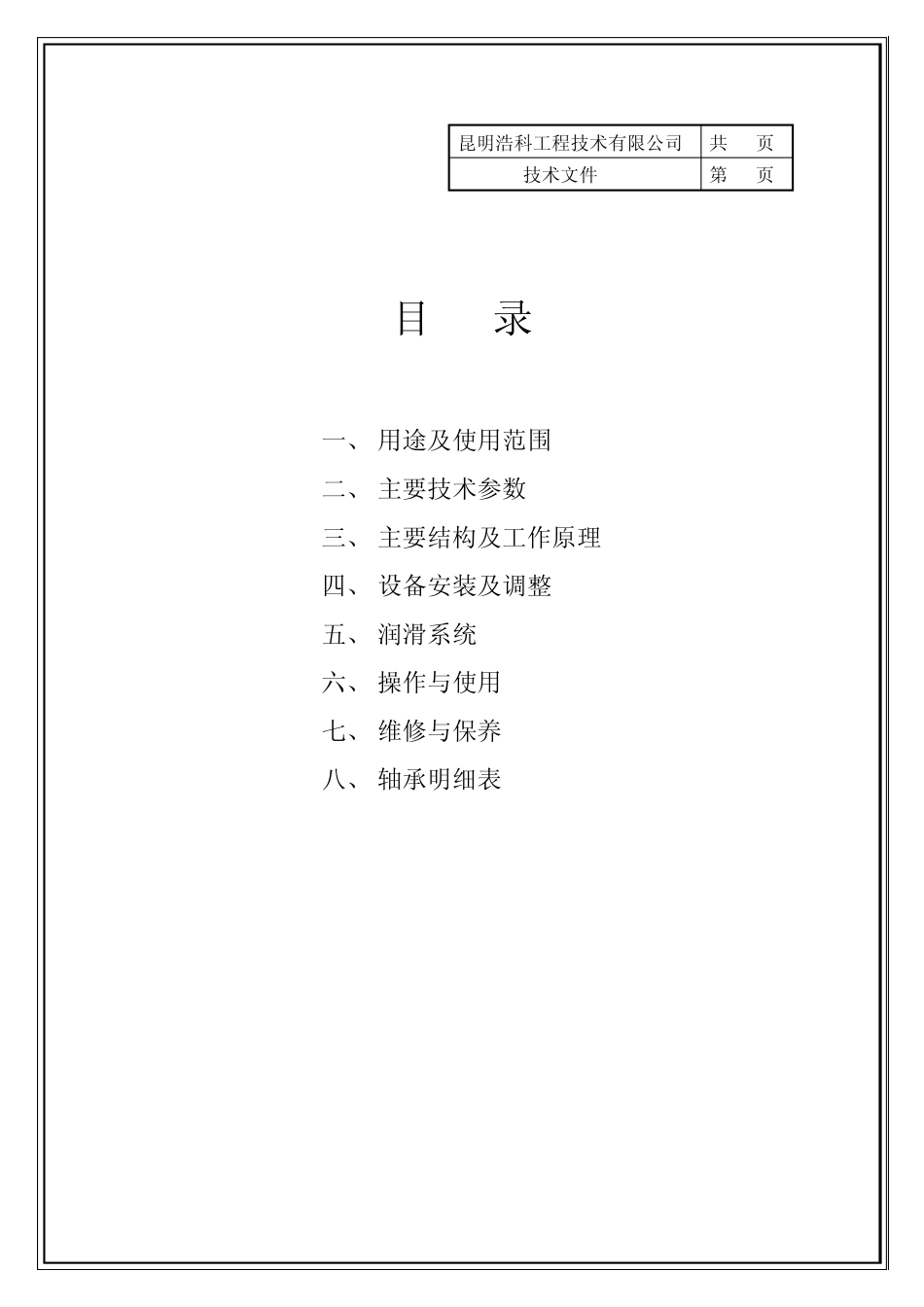

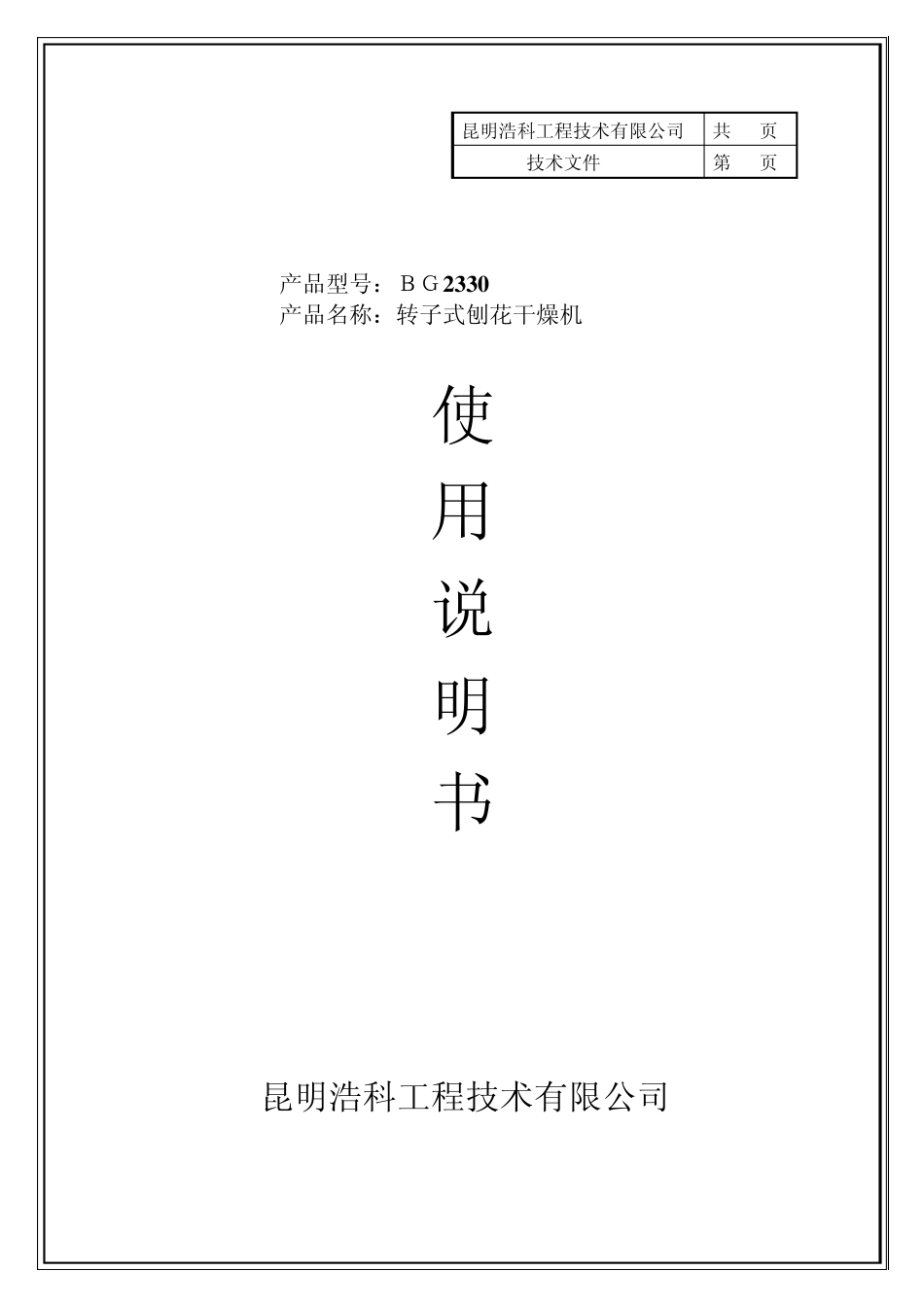

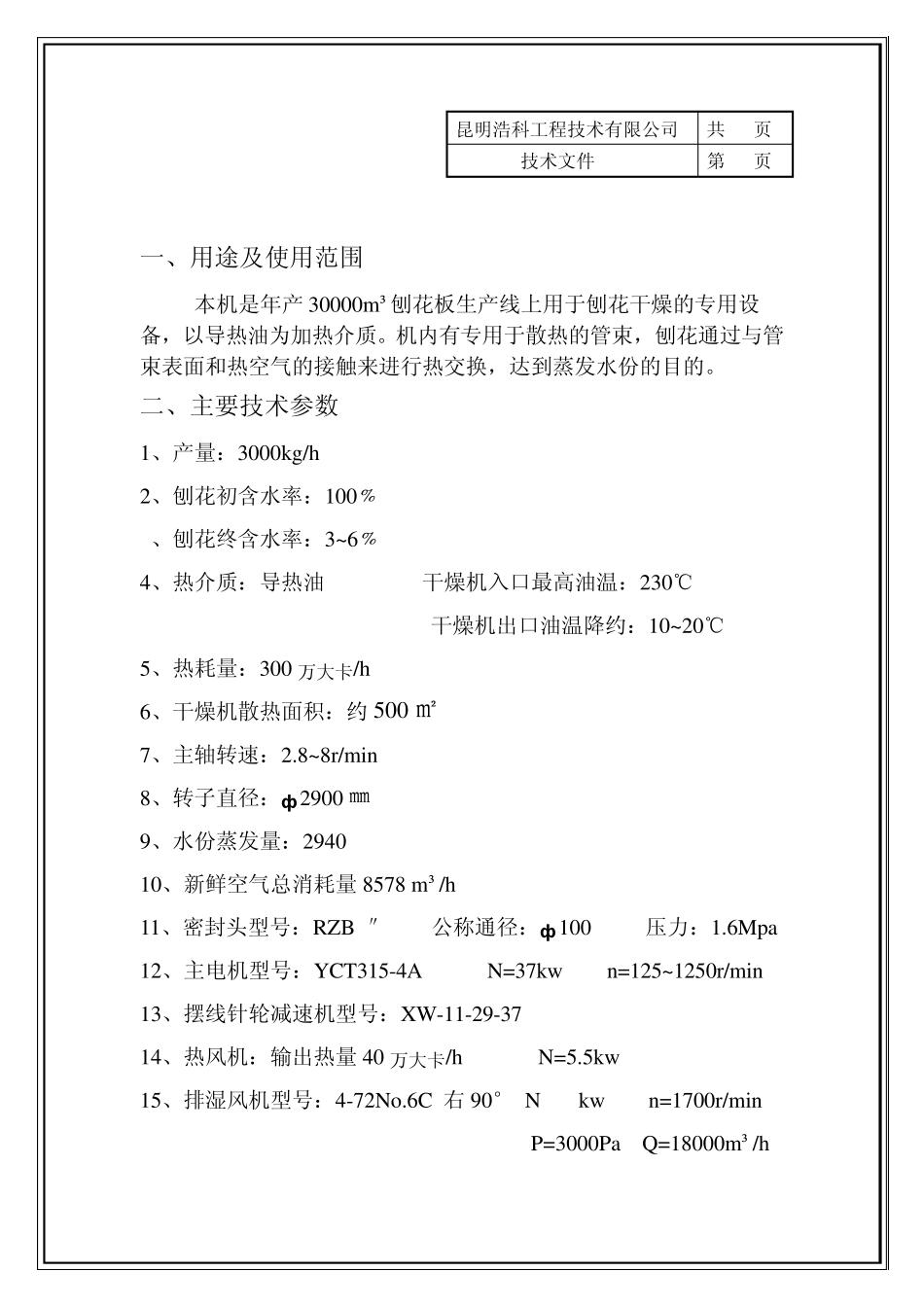

昆明浩科工程技术有限公司 共 8 页 技术文件 第 1 页 产品型号：ＢＧ2 3 3 0 产品名称：转子式刨花干燥机 使 用 说 明 书 昆明浩科工程技术有限公司 目 录 一、 用途及使用范围 二、 主要技术参数 三、 主要结构及工作原理 四、 设备安装及调整 五、 润滑系统 六、 操作与使用 七、 维修与保养 八、 轴承明细表 昆明浩科工程技术有限公司 共 8 页 技术文件 第 2 页 一、用途及使用范围 本机是年产30000m³刨花板生产线上用于刨花干燥的专用设备，以导热油为加热介质。机内有专用于散热的管束，刨花通过与管束表面和热空气的接触来进行热交换，达到蒸发水份的目的。 二、主要技术参数 1、产量：3000kg/h 2、刨花初含水率：100﹪ 3、刨花终含水率：3~6﹪ 4、热介质：导热油 干燥机入口最高油温：230℃ 干燥机出口油温降约：10~20℃ 5、热耗量：300 万大卡/h 6、干燥机散热面积：约500 ㎡ 7、主轴转速：2.8~8r/min 8、转子直径：ф2900 ㎜ 9、水份蒸发量：2940kg/h 10、新鲜空气总消耗量8578 m³/h 11、密封头型号：RZB6″ 公称通径：ф100 压力：1.6Mpa 12、主电机型号：YCT315-4A N=37kw n=125~1250r/min 13、摆线针轮减速机型号：XW-11-29-37 14、热风机：输出热量40 万大卡/h N=5.5kw 15、排湿风机型号：4-72No.6C 右90° N=22 kw n=1700r/min P=3000Pa Q=18000m³/h 昆明浩科工程技术有限公司 共 8 页 技术文件 第 3 页 16、排湿旋风分离器：BFL1319 ф1900 ㎜ 处理风量：19000 m³/h 17、回转排料器：RV1 生产率： N=1.5kw n=56r/min 18、进料下料器电机：RV9 N=4kw n=57r/min 19、总功率：N=70kw 20、进料口尺寸：386×706 mm 出料口尺寸：500×1000 mm 排湿管直径：ф500 ㎜ 21、总重量：56T 三、主要结构及工作原理 本机是由壳体、转子、动力传动装置、热风系统、主轴承降温装置、灭火系统、回转下料器、排湿系统、导热油管路系统电气部分组成。 转子是由主轴和 24 组管束组成，管束由 12 根横管和两根立管组成，管束一端固定在主轴上，另一端可延轴向伸长，消除由热膨胀产生的应力。主轴两端由两个调心轴承支撑。 转子由动力装置提供旋转驱动力，在 3~8r/min 的范围内转动。 干燥机侧面有热风进口与热风系统相联，上端有排湿口与排湿系统相联。湿刨花经回转下料器均量下料，经转子上的各种抄板将刨花抄起并撒向管...
