BLT708C故障手册

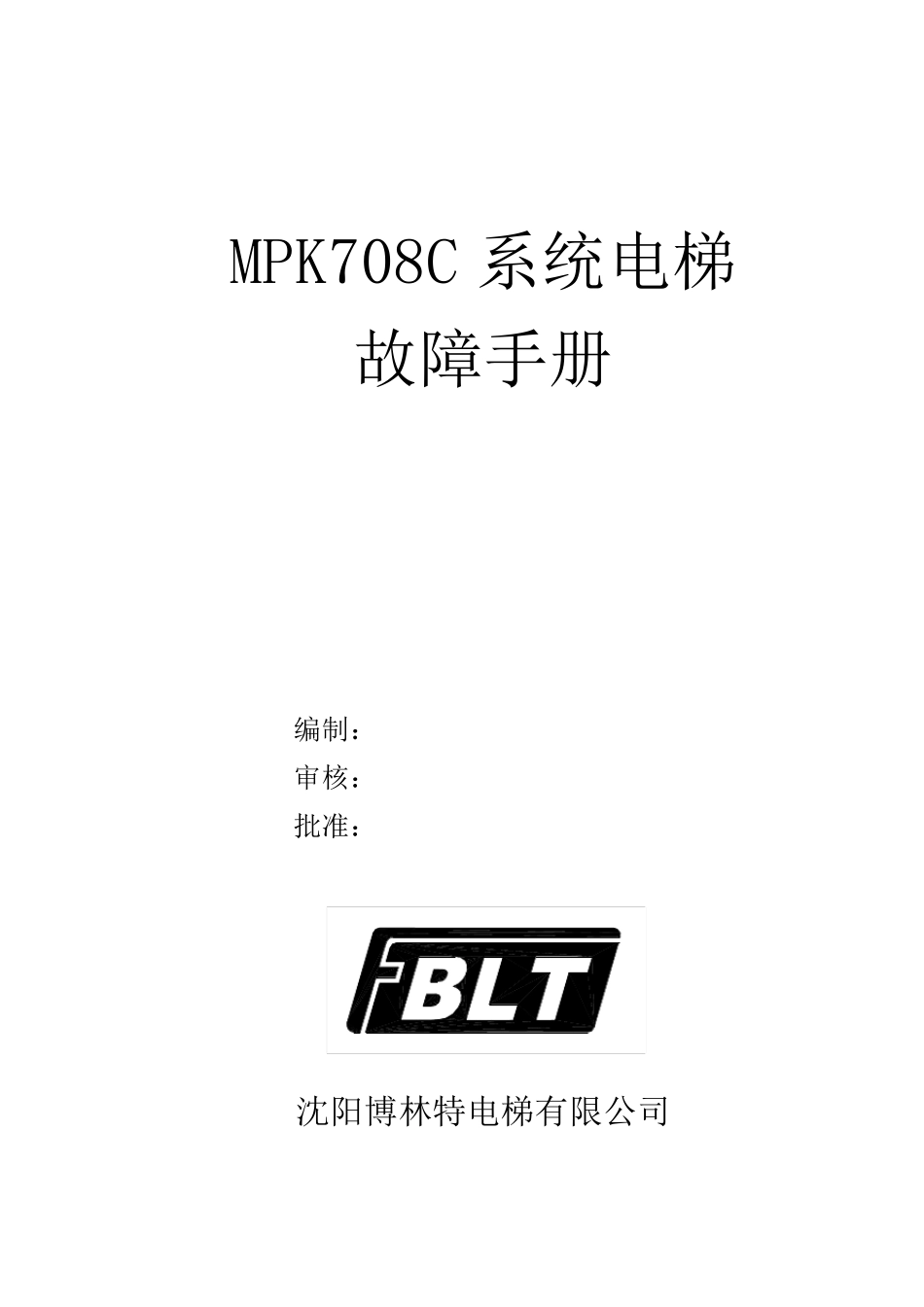

BLT708C故障手册_第1页
1/16

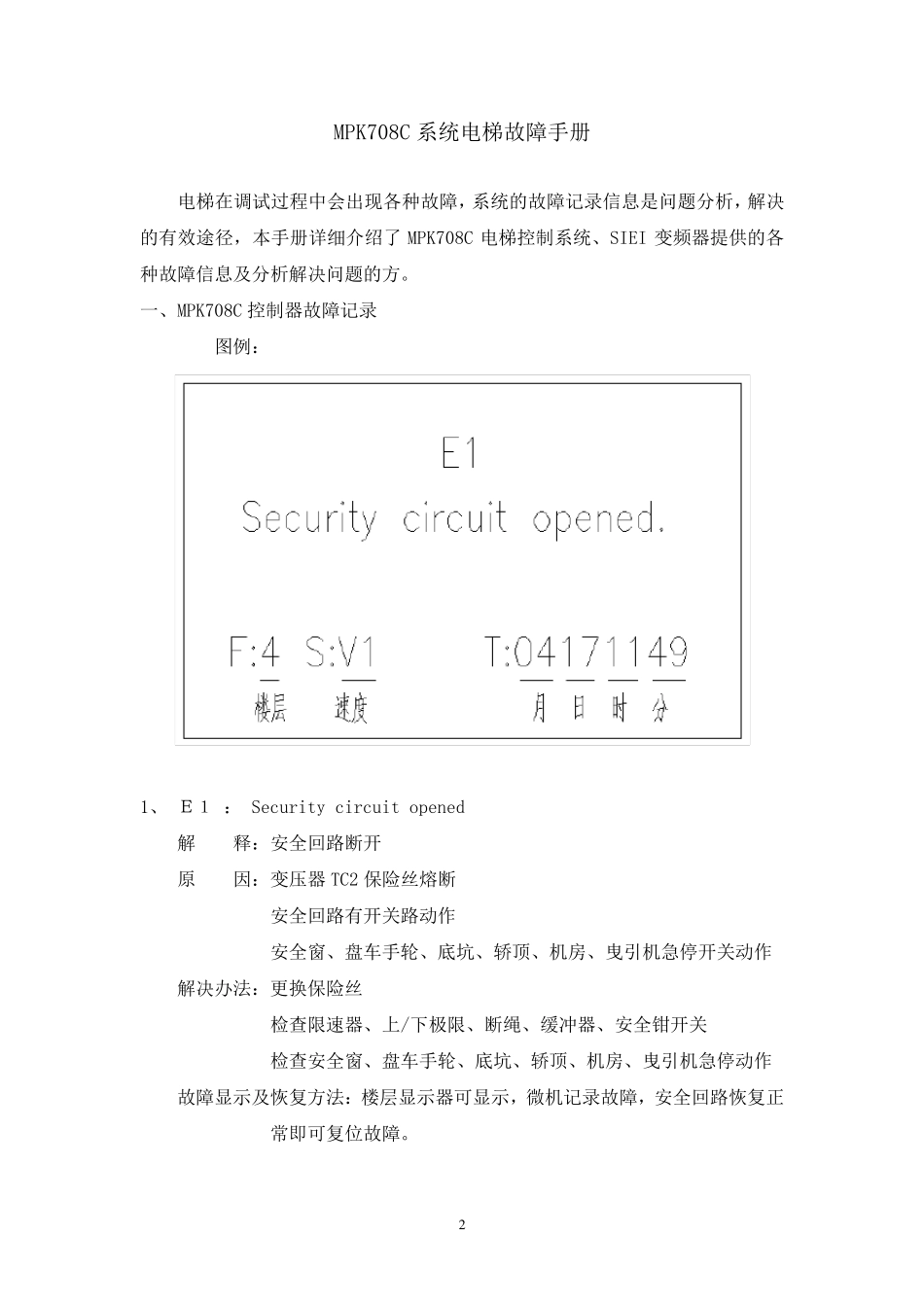

BLT708C故障手册_第2页
2/16
BLT708C故障手册_第3页
3/16
MPK708C 系统电梯 故障手册 编制: 审核: 批准: 沈阳博林特电梯有限公司 2 MPK708C 系统电梯故障手册 电梯在调试过程中会出现各种故障,系统的故障记录信息是问题分析,解决的有效途径,本手册详细介绍了MPK708C 电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。 一、MPK708C 控制器故障记录 图例: 1、 E1 : Security circuit opened 解 释:安全回路断开 原 因:变压器 TC2 保险丝熔断 安全回路有开关路动作 安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作 解决办法:更换保险丝 检查限速器、上/下极限、断绳、缓冲器、安全钳开关 检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作 故障显示及恢复方法:楼层显示器可显示,微机记录故障,安全回路恢复正常即可复位故障。 3 2、 E2 :Door Lock Opened Or Error 解 释:门锁故障 原 因:关门时厅/ 轿门锁不通,超时关门 运行时厅/ 轿门锁断开,电梯急停 主控器检测点故障 解决办法:检查门机 检查轿顶板PM709 输入输出信号动作是否准确 主控器I3.1 , I3.2 输入信号是否正确 检查厅/轿门联锁及线路 故障显示及恢复方法:楼层显示器可显示,微机记录故障,门锁信号恢复正常即可复位故障。出现此故障后可能伴有E14 出现,电梯到端站重新校正后恢复运行。 3、 E3 : Can’t Find the Leveling Point 解 释:电梯减速后超过 10 秒检测不到门区信号 原 因:门区开关损坏 平层板插入深度少 解决办法:更换门区开关 平层板至少插入开关2/3 故障显示及恢复方法:楼层显示器显示,微机记录故障,检修复位。 4、 E4: Can’t Find the Deceleration Point 解 释:检测不到减速点 原 因:换速(双稳态)开关故障 换速磁铁位置错误 变频器分频卡输出脉冲错误或有干扰 参数 time/floor protect 错误 解决办法:检查换速(双稳态)开关,并更换 调整磁铁位置,磁铁距离开关水平距离 6+-1mm 4 通过主控器显示界面观察脉冲信号变化是否正常 检测变频器分频模块 调整加大time/floor protect 参数(默认13S) 故障显示及恢复方法:楼层显示器可显示,微机记录故障,出现此故障后可能伴有E14 出现,电梯到端站重新校正后恢复运行。 5、 E5 :Up Limited Switch Opened 解 释:上限位断开,上行急停,下行可以,上行不能再起动 原 因:电梯碰到...
