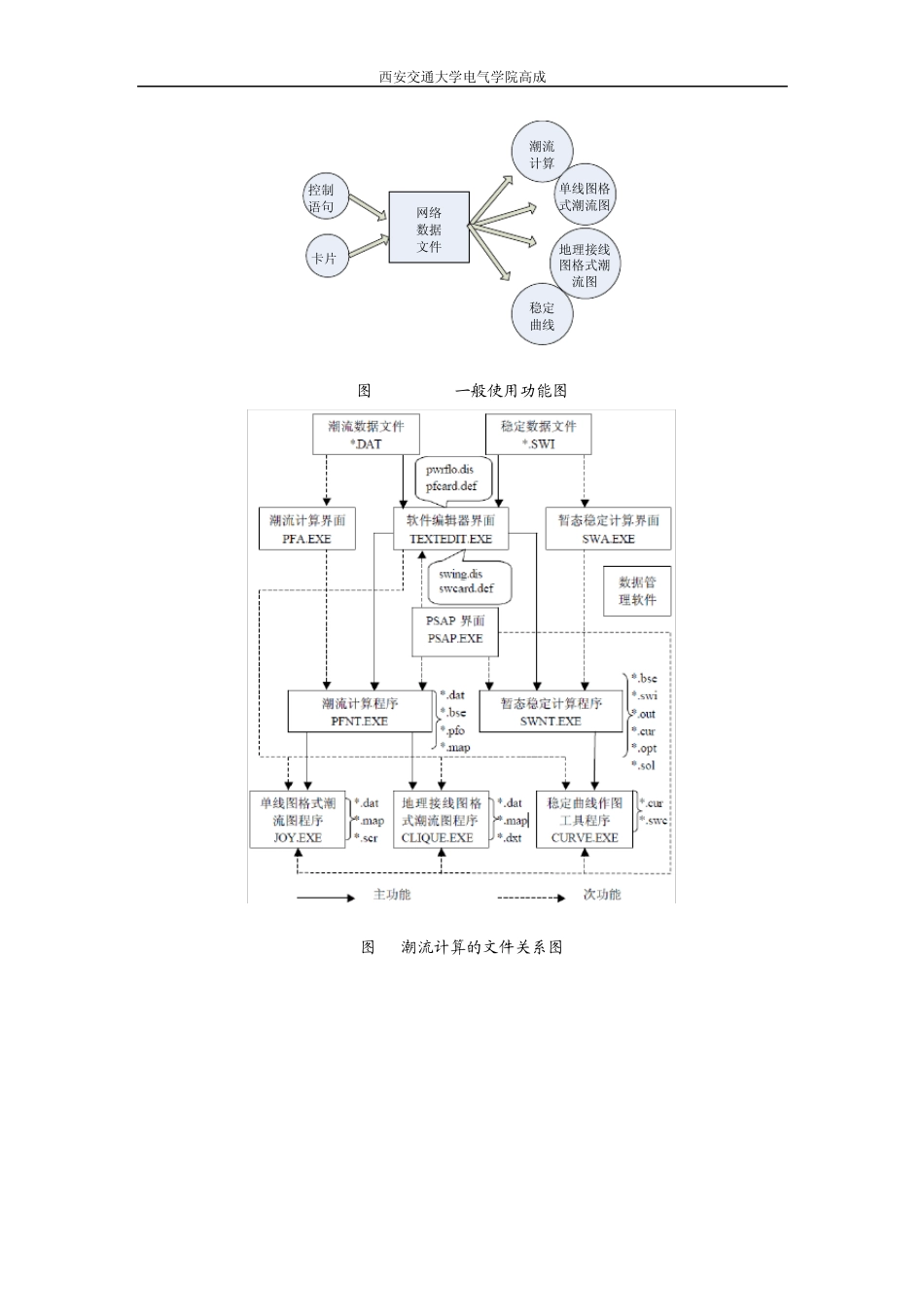

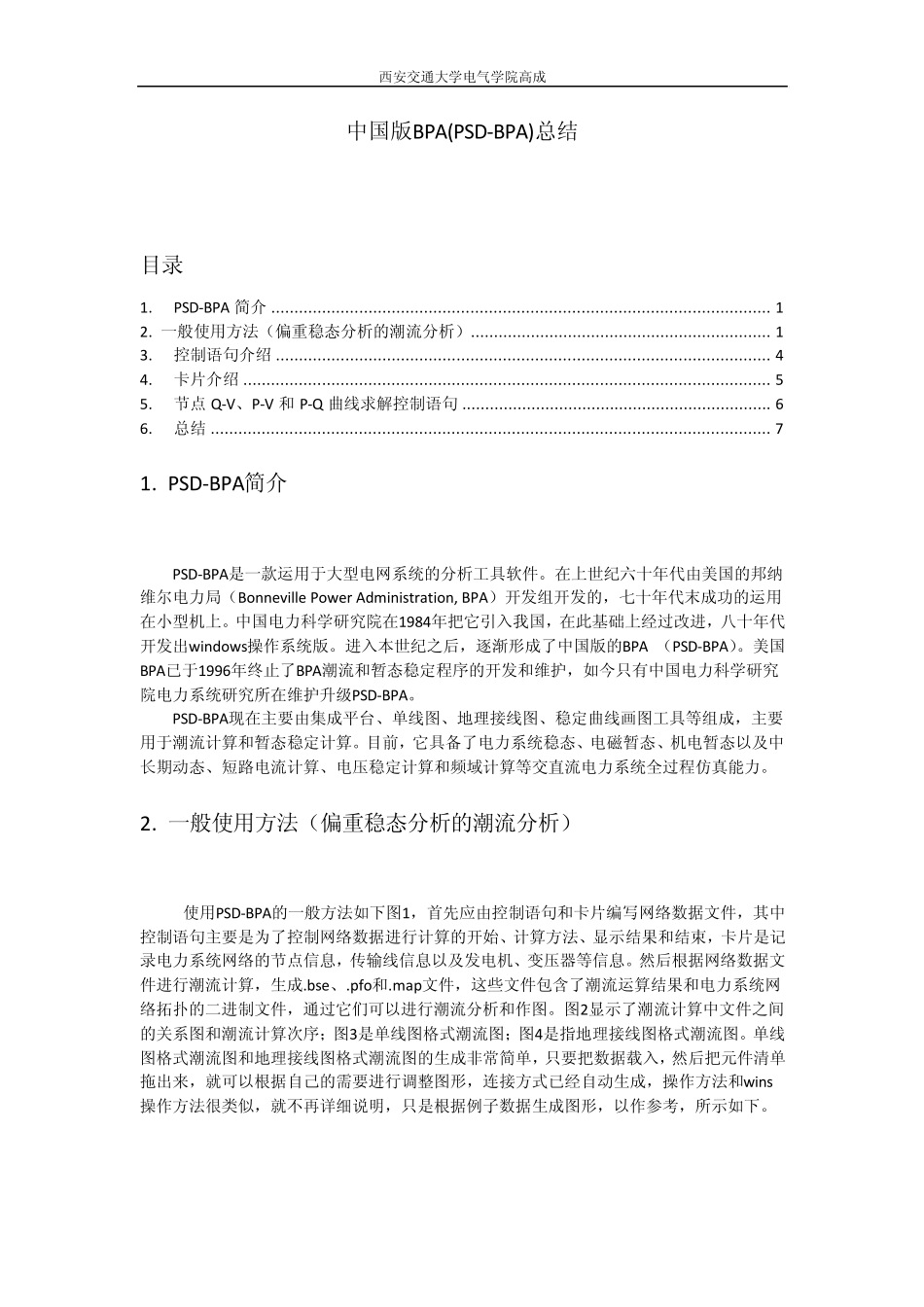

西安交通大学电气学院高成 中国版BPA(PSD-BPA)总结 目录 1. PSD-BPA 简介 ............................................................................................................ 1 2. 一般使用方法（偏重稳态分析的潮流分析）................................................................. 1 3. 控制语句介绍 ........................................................................................................... 4 4. 卡片介绍 .................................................................................................................. 5 5. 节点Q-V、P-V 和 P-Q 曲线求解控制语句 ................................................................... 6 6. 总结 ......................................................................................................................... 7 1. PSD-BPA简介 PSD-BPA是一款运用于大型电网系统的分析工具软件。在上世纪六十年代由美国的邦纳维尔电力局（Bonneville Pow er Administration, BPA）开发组开发的，七十年代末成功的运用在小型机上。中国电力科学研究院在1984年把它引入我国，在此基础上经过改进，八十年代开发出w indow s操作系统版。进入本世纪之后，逐渐形成了中国版的BPA （PSD-BPA）。美国BPA已于1996年终止了BPA潮流和暂态稳定程序的开发和维护，如今只有中国电力科学研究院电力系统研究所在维护升级PSD-BPA。 PSD-BPA现在主要由集成平台、单线图、地理接线图、稳定曲线画图工具等组成，主要用于潮流计算和暂态稳定计算。目前，它具备了电力系统稳态、电磁暂态、机电暂态以及中长期动态、短路电流计算、电压稳定计算和频域计算等交直流电力系统全过程仿真能力。 2. 一般使用方法（偏重稳态分析的潮流分析） 使用PSD-BPA的一般方法如下图1，首先应由控制语句和卡片编写网络数据文件，其中控制语句主要是为了控制网络数据进行计算的开始、计算方法、显示结果和结束，卡片是记录电力系统网络的节点信息，传输线信息以及发电机、变压器等信息。然后根据网络数据文件进行潮流计算，生成.bse、.pfo和.map文件，这些文件包含了潮流运算结果和电力系统网络拓扑的二进制文件，通过它们可以进行潮流分析和作图。图2显示了潮流计算中文件之间的关系图和潮流计算次序；图3是单线图格式潮流图；...
