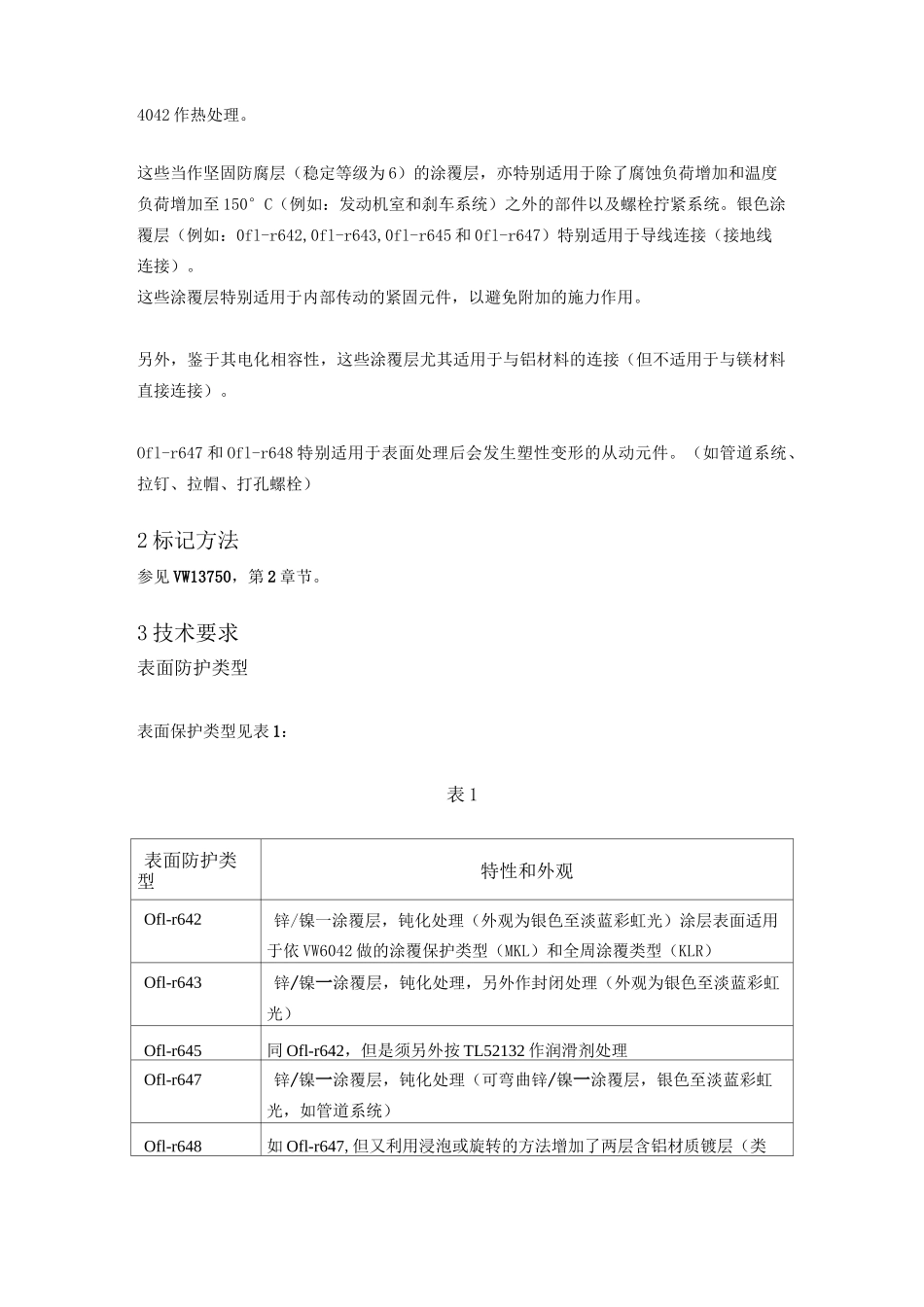

集团TL2442010 年 12 月版分类号：50223关键字：锌，镍，钝化处理，密封，无 Cr(VI),防腐蚀，表面保护锌/镍-合金涂覆层表面保护要求旧版本TL244:1987-10,1992-05,1993-11,1995-12,2002-05,2004-12,2006-08,2007-02变更相对于 TL244：2007-02 版本，作了如下更改：—补充了热处理后零件的抗拉强度三 1200Mpa 部分；--添加了 Ofl-r647 和 Ofl-r648 两种涂覆方法；--原表 2 中关于含铬的表面保护类型已删除；--添加了图 1 和图 2；--添加了 PV1209,PV1200 和 PV1210 三种测试依据；--镀层表面形态的要求有所增加；--镍的上限值有所改变；--原第 4 条关于镀层厚度的测量的内容加入到部分；--原部分的要求有所改变；--参考标准有更新；--标准重组。1 范围本标准规定了抗拉强度为 RmWlOOOMpa(按 VW13750 的特征字母 r)的铁材料和钢制件上的电解离析和无 Cr(VI)后处理的锌/镍合金涂覆层的要求。此外还定义了抗拉强度值大于lOOOMpa 时的应用极限。本标准定义了合金涂覆不适用于抗拉强度 Rm>1200Mpa 和表面硬度〉370HV 的钢制件。而且适用于抗拉强度值在 lOOOMpa 和 1200Mpa 之间的钢制件时，必须按 DINENISO大众汽车4042 作热处理。这些当作坚固防腐层（稳定等级为 6）的涂覆层，亦特别适用于除了腐蚀负荷增加和温度负荷增加至 150°C（例如：发动机室和刹车系统）之外的部件以及螺栓拧紧系统。银色涂覆层（例如：0fl-r642,0fl-r643,0fl-r645 和 0fl-r647）特别适用于导线连接（接地线连接）。这些涂覆层特别适用于内部传动的紧固元件，以避免附加的施力作用。另外，鉴于其电化相容性，这些涂覆层尤其适用于与铝材料的连接（但不适用于与镁材料直接连接）。Ofl-r647 和 Ofl-r648 特别适用于表面处理后会发生塑性变形的从动元件。（如管道系统、拉钉、拉帽、打孔螺栓）2 标记方法参见 VW13750，第 2 章节。3 技术要求表面防护类型表面保护类型见表 1：表 1表面防护类型特性和外观Ofl-r642锌/镍一涂覆层，钝化处理（外观为银色至淡蓝彩虹光）涂层表面适用于依 VW6042 做的涂覆保护类型（MKL）和全周涂覆类型（KLR）Ofl-r643锌/镍一涂覆层，钝化处理，另外作封闭处理（外观为银色至淡蓝彩虹光）Ofl-r645同 Ofl-r642，但是须另外按 TL52132 作润滑剂处理Ofl-r647锌/镍一涂覆层，钝化处理（可弯曲锌/镍一涂覆层，银色至淡蓝彩虹光，如管道系统）Ofl-r648如 Ofl-r647,但又利用浸泡或旋转的方法增加了...
