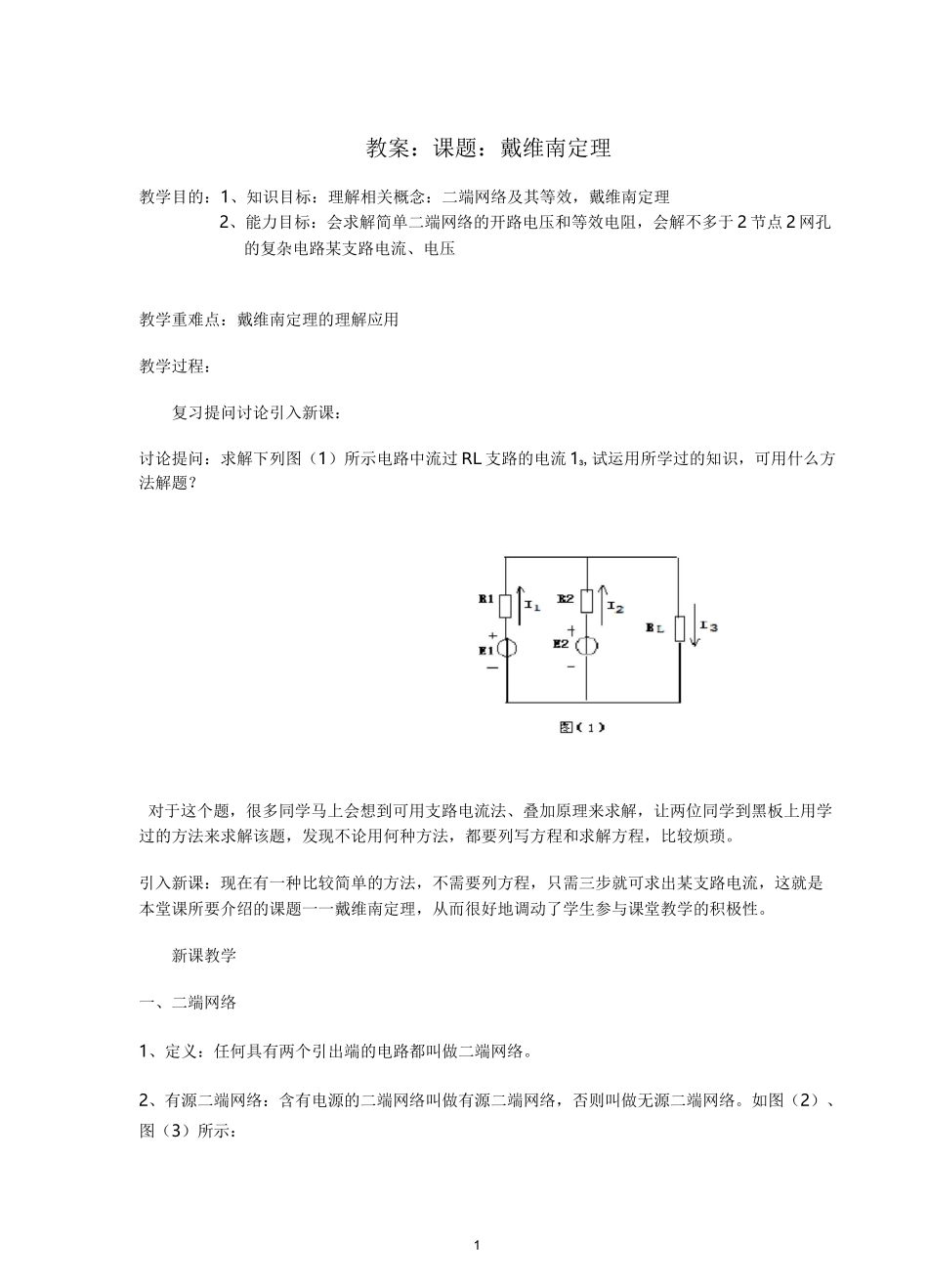

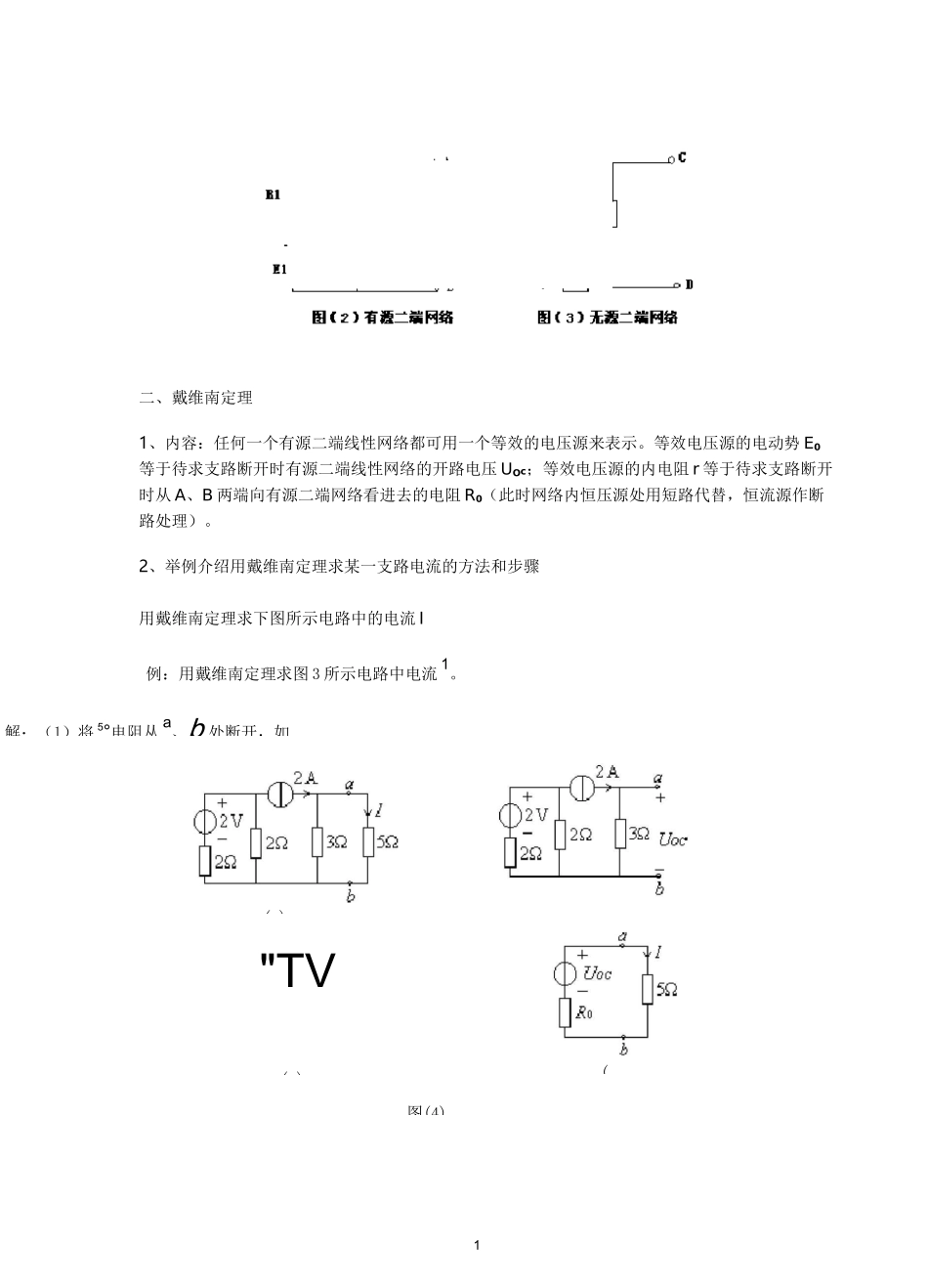

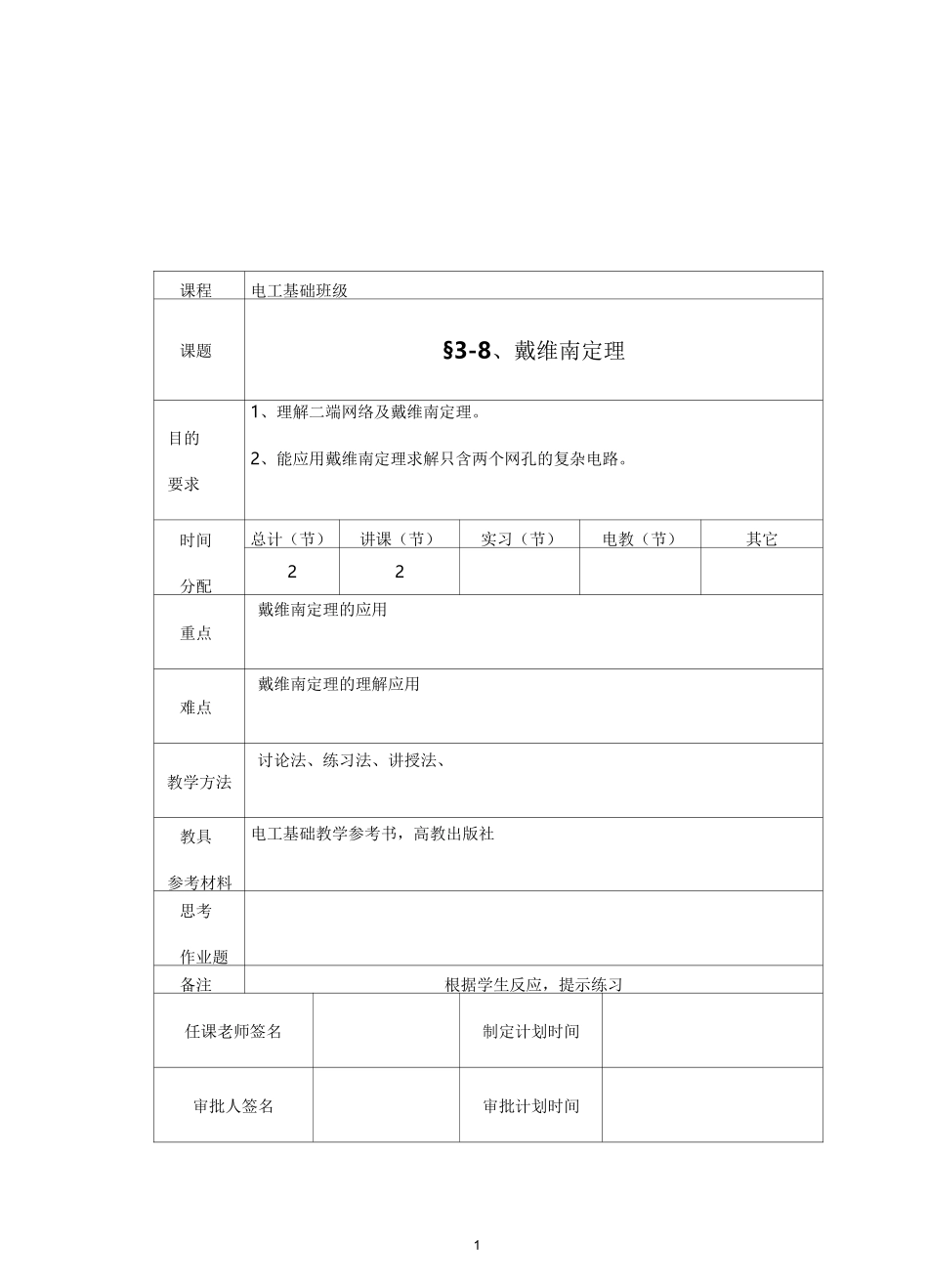

1课程电工基础班级课题§3-8、戴维南定理目的要求1、理解二端网络及戴维南定理。2、能应用戴维南定理求解只含两个网孔的复杂电路。时间分配总计(节)讲课(节)实习(节)电教(节)其它22重点戴维南定理的应用难点戴维南定理的理解应用教学方法讨论法、练习法、讲授法、教具参考材料电工基础教学参考书,高教出版社思考作业题备注根据学生反应,提示练习任课老师签名制定计划时间审批人签名审批计划时间1教案:课题:戴维南定理教学目的:1、知识目标:理解相关概念:二端网络及其等效,戴维南定理2、能力目标:会求解简单二端网络的开路电压和等效电阻,会解不多于 2 节点 2 网孔的复杂电路某支路电流、电压教学重难点:戴维南定理的理解应用教学过程:复习提问讨论引入新课:讨论提问:求解下列图(1)所示电路中流过 RL 支路的电流 13,试运用所学过的知识,可用什么方法解题?对于这个题,很多同学马上会想到可用支路电流法、叠加原理来求解,让两位同学到黑板上用学过的方法来求解该题,发现不论用何种方法,都要列写方程和求解方程,比较烦琐。引入新课:现在有一种比较简单的方法,不需要列方程,只需三步就可求出某支路电流,这就是本堂课所要介绍的课题一一戴维南定理,从而很好地调动了学生参与课堂教学的积极性。新课教学一、二端网络1、定义:任何具有两个引出端的电路都叫做二端网络。2、有源二端网络:含有电源的二端网络叫做有源二端网络,否则叫做无源二端网络。如图(2)、图(3)所示:1E2'0A]陀r-解:(1)将 5°电阻从 a、b 处断开,如"TV(c)图(4)二、戴维南定理1、内容:任何一个有源二端线性网络都可用一个等效的电压源来表示。等效电压源的电动势 E0等于待求支路断开时有源二端线性网络的开路电压 UOc;等效电压源的内电阻 r 等于待求支路断开时从 A、B 两端向有源二端网络看进去的电阻 R0(此时网络内恒压源处用短路代替,恒流源作断路处理)。2、举例介绍用戴维南定理求某一支路电流的方法和步骤用戴维南定理求下图所示电路中的电流 I例:用戴维南定理求图 3 所示电路中电流 1。(a)(12)求开路电压为(3)求等效电阻如图UOC=3x2=6V(4)作戴维南等效电路如图(d),可求得电流 I:二 0.75A3、讨论小结戴维南定理步骤:(1)断开待求支路,将电路分为待求支路和有源二端网络(如图 b 所示)两部分。(2)求出有源二端网络两端点间的开路电压 Uoc,即为等效电源的电动势 E。。(3)将有源二端网...
