C30水下混凝土配合比设计说明书

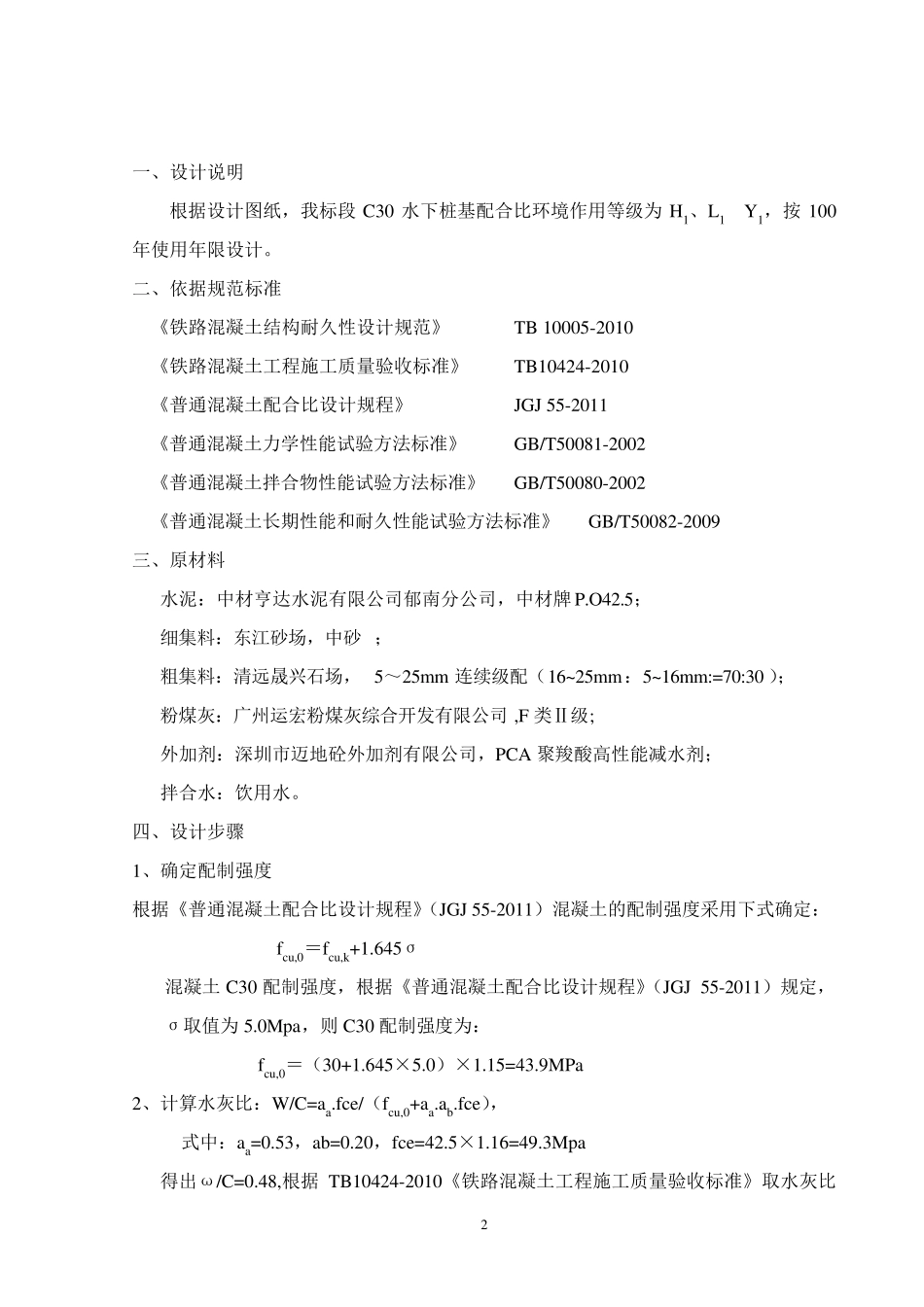

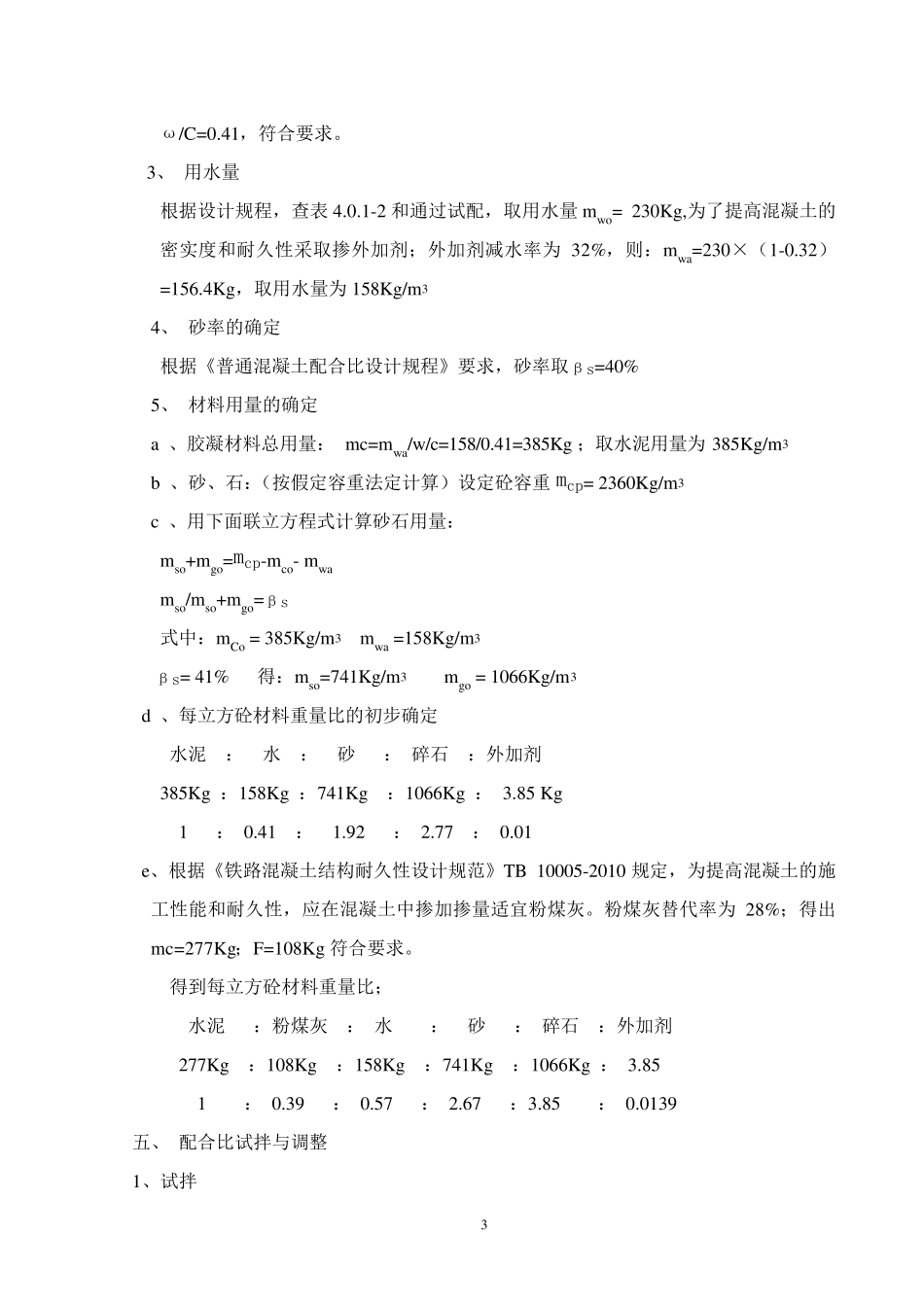

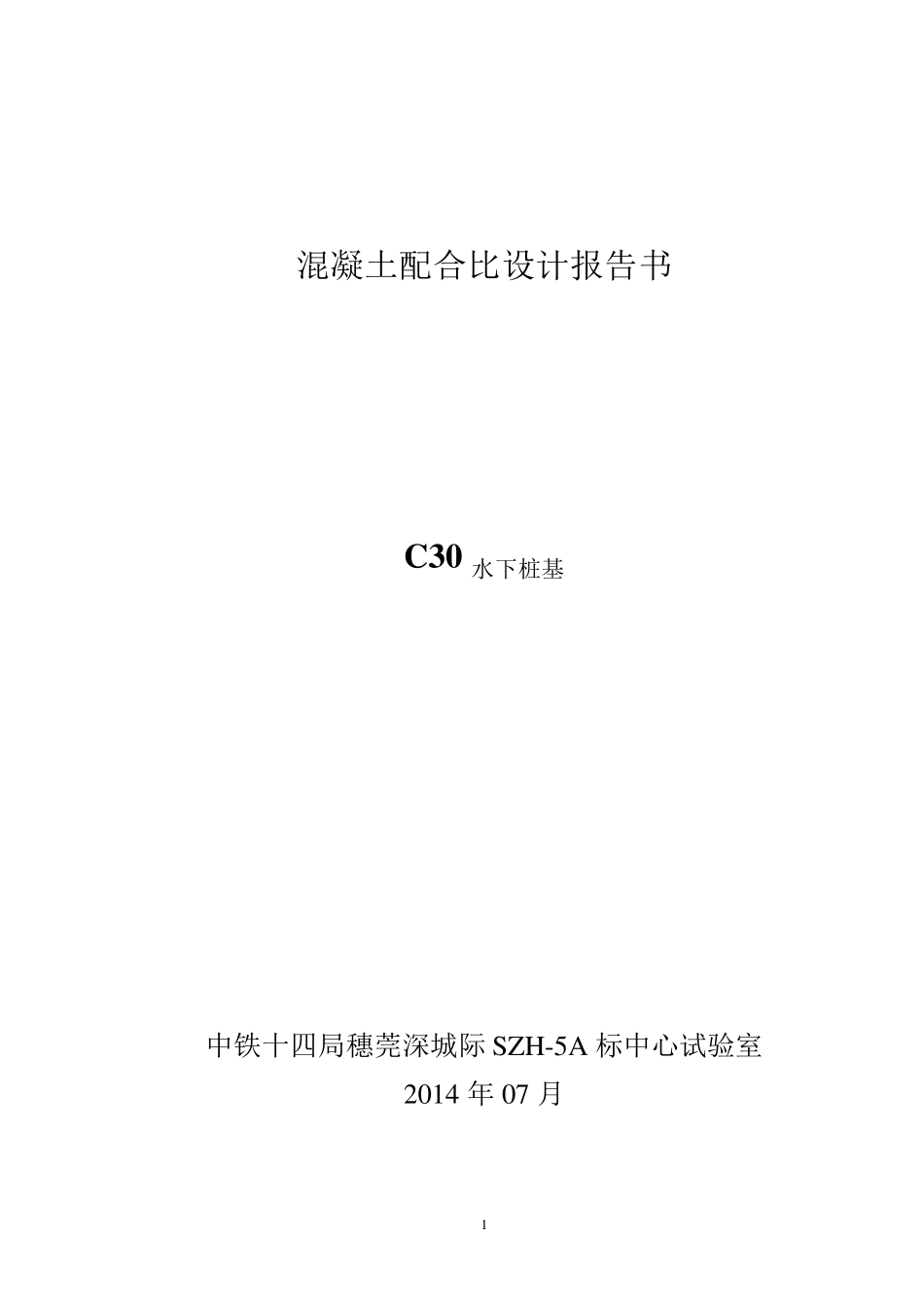

1 混凝土配合比设计报告书 C 30 水下桩基 中铁十四局穗莞深城际 SZH-5A 标中心试验室 2014 年 07 月 2 一、设计说明 根据设计图纸，我标段 C30 水下桩基配合比环境作用等级为 H1、L1 Y1，按 100年使用年限设计。 二、依据规范标准 《铁路混凝土结构耐久性设计规范》 TB 10005-2010 《铁路混凝土工程施工质量验收标准》 TB10424-2010 《普通混凝土配合比设计规程》 JGJ 55-2011 《普通混凝土力学性能试验方法标准》 GB/T50081-2002 《普通混凝土拌合物性能试验方法标准》 GB/T50080-2002 《普通混凝土长期性能和耐久性能试验方法标准》 GB/T50082-2009 三、原材料 水泥：中材亨达水泥有限公司郁南分公司，中材牌 P.O42.5； 细集料：东江砂场，中砂 ； 粗集料：清远晟兴石场， 5～25mm 连续级配（16~25mm：5~16mm:=70:30 ）； 粉煤灰：广州运宏粉煤灰综合开发有限公司 ,F 类Ⅱ级; 外加剂：深圳市迈地砼外加剂有限公司，PCA 聚羧酸高性能减水剂； 拌合水：饮用水。 四、设计步骤 1、确定配制强度 根据《普通混凝土配合比设计规程》（JGJ 55-2011）混凝土的配制强度采用下式确定： fcu,0＝fcu,k+1.645σ 混凝土 C30 配制强度，根据《普通混凝土配合比设计规程》（JGJ 55-2011）规定，σ取值为 5.0Mpa，则C30 配制强度为： fcu,0＝（30+1.645×5.0）×1.15=43.9MPa 2、计算水灰比：W/C=aa.fce/（fcu,0+aa.ab.fce）， 式中：aa=0.53，ab=0.20，fce=42.5×1.16=49.3Mpa 得出ω/C=0.48,根据 TB10424-2010《铁路混凝土工程施工质量验收标准》取水灰比 3 ω/C=0.41，符合要求。 3、 用水量 根据设计规程，查表4.0.1-2 和通过试配，取用水量mw o= 230Kg,为了提高混凝土的密实度和耐久性采取掺外加剂；外加剂减水率为32%，则：mw a=230×（1-0.32）=156.4Kg，取用水量为158Kg/m3 4、 砂率的确定 根据《普通混凝土配合比设计规程》要求，砂率取βs=40% 5、 材料用量的确定 a 、胶凝材料总用量： mc=mw a/w /c=158/0.41=385Kg ；取水泥用量为385Kg/m3 b 、砂、石：（按假定容重法定计算）设定砼容重 mcp= 2360Kg/m3 c 、用下面联立方程式计算砂石用量： mso+mgo=mcp-mco- mw a mso/mso+mgo=βs 式中：mCo = 385Kg/m3 mw a =158Kg/m3 βs= 41% 得：mso=741Kg/m3 mgo = 1066Kg/m3 d 、每立方砼材料重量比的初步确定 水泥 ： 水 ： 砂 ： 碎...
