c8051f020中文资料VIP专享

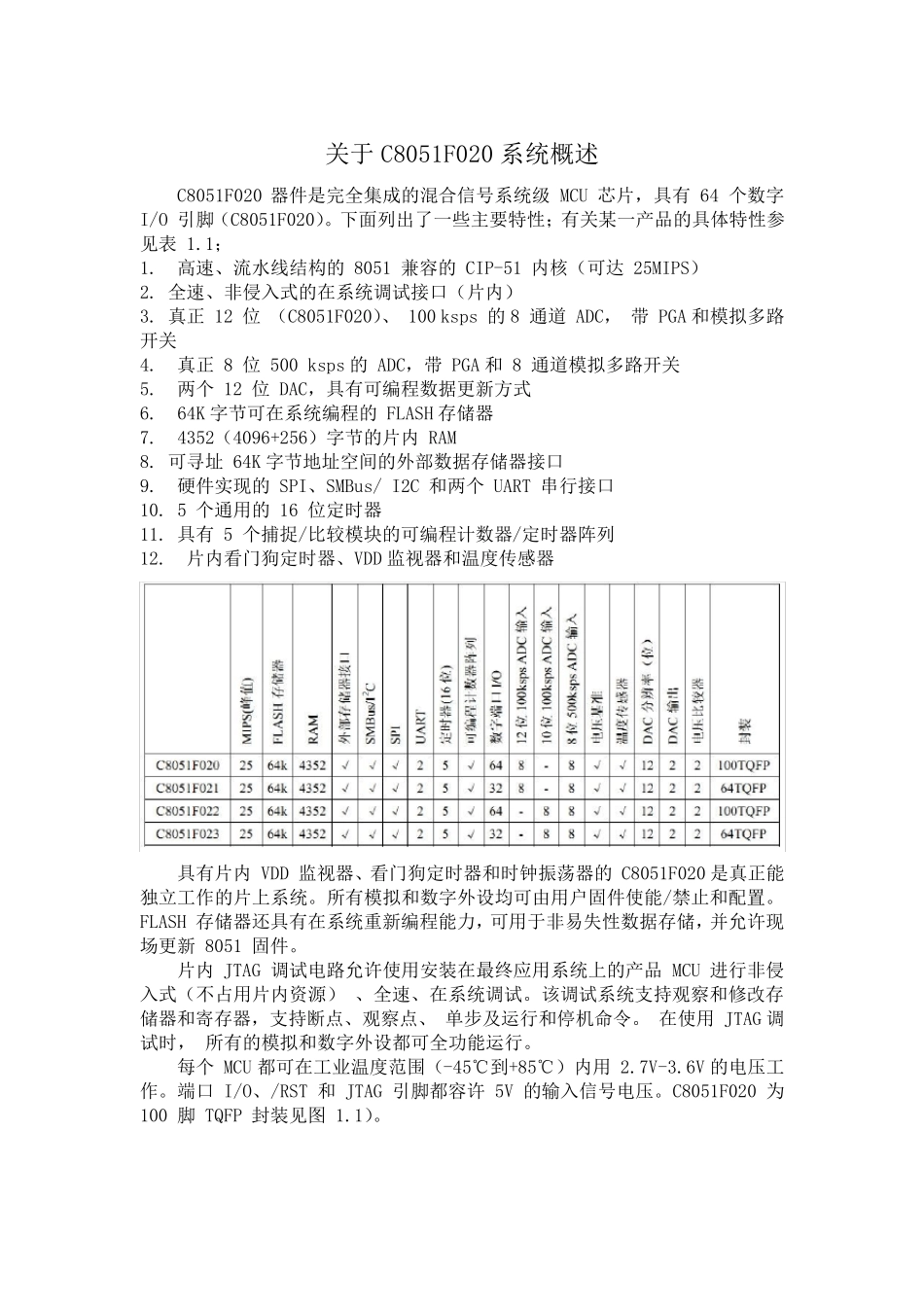

关 于 C8051F020 系 统 概 述 C8051F020 器 件 是 完 全 集 成 的 混 合 信 号 系 统 级 MCU 芯 片 ， 具 有 64 个 数 字 I/O 引 脚 （ C8051F020）。 下 面 列 出 了 一 些 主 要 特 性 ； 有 关 某 一 产 品 的 具 体 特 性 参见 表 1.1； 1. 高 速 、 流 水 线 结 构 的 8051 兼 容 的 CIP-51 内 核 （ 可 达 25MIPS） 2. 全 速 、 非 侵 入 式 的 在 系 统 调 试 接 口 （ 片 内 ） 3. 真 正 12 位 （ C8051F020）、 100 ksps 的 8 通 道 ADC， 带 PGA 和 模 拟 多 路开 关 4. 真 正 8 位 500 ksps 的 ADC， 带 PGA 和 8 通 道 模 拟 多 路 开 关 5. 两 个 12 位 DAC， 具 有 可 编 程 数 据 更 新 方 式 6. 64K 字 节 可 在 系 统 编 程 的 FLASH 存 储 器 7. 4352（ 4096+256） 字 节 的 片 内 RAM 8. 可 寻 址 64K 字 节 地 址 空 间 的 外 部 数 据 存 储 器 接 口 9. 硬 件 实 现 的 SPI、 SMBus/ I2C 和 两 个 UART 串 行 接 口 10. 5 个 通 用 的 16 位 定 时 器 11. 具 有 5 个 捕 捉 /比 较 模 块 的 可 编 程 计 数 器 /定 时 器 阵 列 12. 片 内 看 门 狗 定 时 器 、 VDD 监 视 器 和 温 度 传 感 器 具 有 片 内 VDD 监 视 器 、 看 门 狗 定 时 器 和 时 钟 振荡器 的 C8051F020 是 真 正 能独立工作的 片 上系 统 。 所有 模 拟 和 数 字 外 设均可 由用 户固件 使能/禁止和 配置。FLASH 存 储 器 还具 有 在 系 统 重新 编 程 能力， 可 用 于 非 易失性 数 据 存 储 ， 并允许现场更 新 8051 固件 。 片 内 JTAG 调 试 电路 允许使用 安装在 最终应用 系 统 上的 产 品 MCU 进行 非 侵入 式 （ 不占用 片 内 资源） 、 全 速 、 在 系 统 调 试 。 该调 试 系 统 支持观察和 修改存储 器 和 寄存 器 ， 支持断点、 观察点、 单步及运行 和 停机命令。 在 使用 JTAG 调试 时 ， 所有 的 模 拟 和 数 字 外 设都可 全 功能运行 。 每个 MCU 都可 在 工业温 度 范围（ -45...
