C8051f020中文资料2

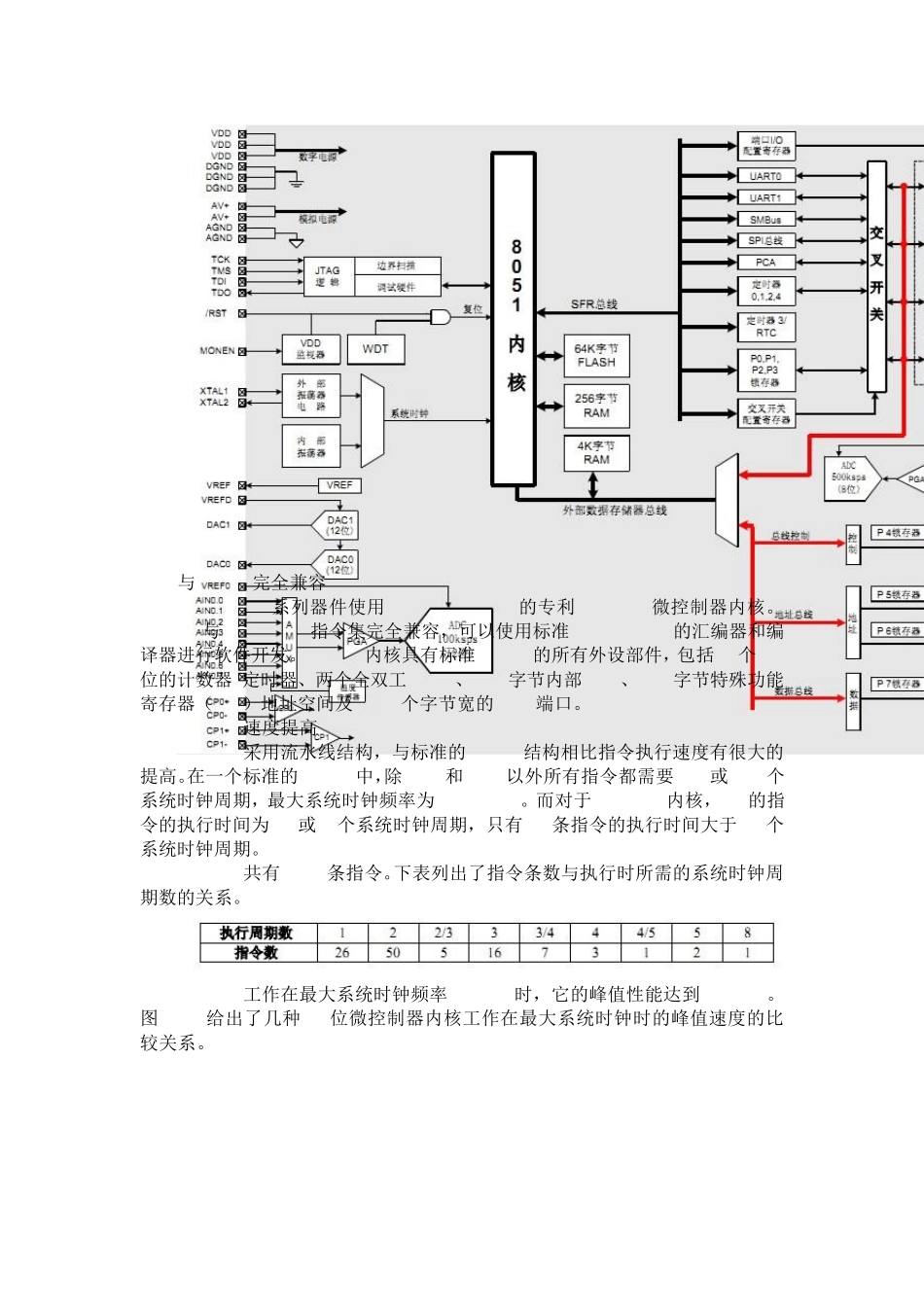

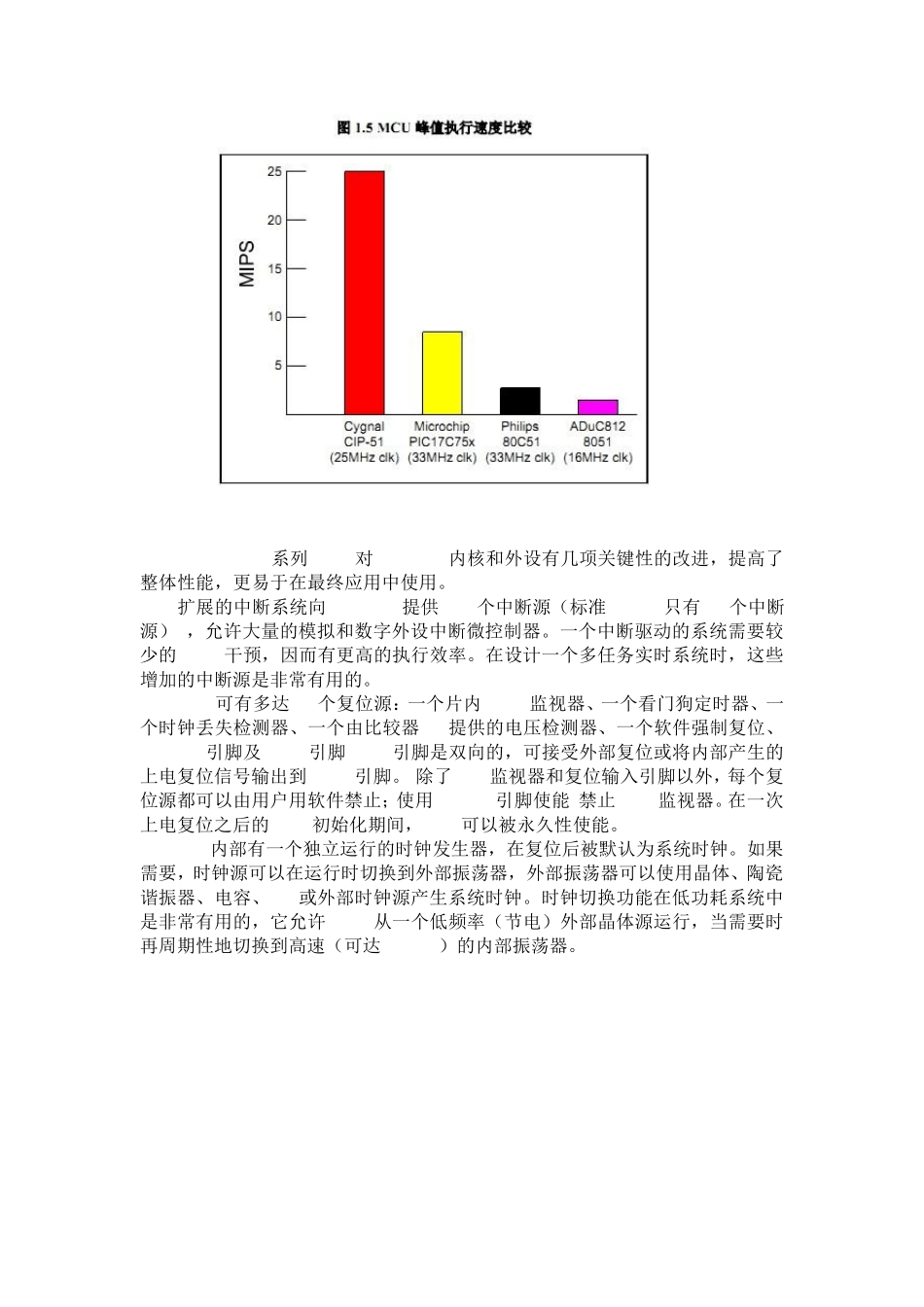

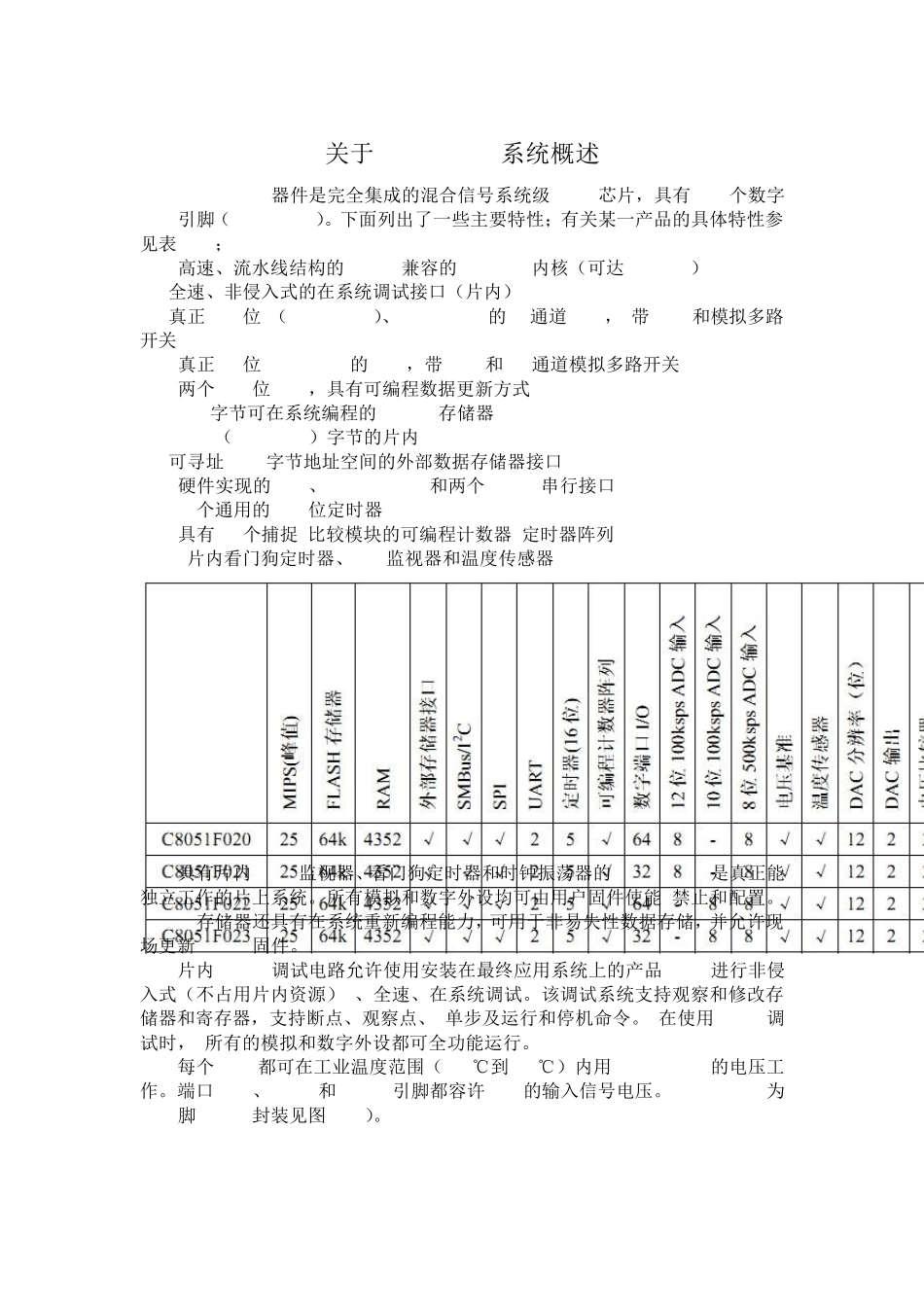

关于 C8051F020系统概述 C8051F020 器件是完全集成的混合信号系统级 MCU 芯片，具有 64 个数字 I/O 引脚（C8051F020）。下面列出了一些主要特性；有关某一产品的具体特性参见表 1.1； 1. 高速、流水线结构的 8051 兼容的 CIP-51 内核（可达 25MIPS） 2. 全速、非侵入式的在系统调试接口（片内） 3. 真正 12 位 （C8051F020）、 100 ksps 的 8 通道 ADC， 带 PGA和模拟多路开关 4. 真正 8 位 500 ksps的 ADC，带 PGA和 8 通道模拟多路开关 5. 两个 12 位 DAC，具有可编程数据更新方式 6. 64K字节可在系统编程的 FLASH存储器 7. 4352（4096+256）字节的片内 RAM 8. 可寻址 64K字节地址空间的外部数据存储器接口 9. 硬件实现的 SPI、SMBus/ I2C 和两个 UART 串行接口 10. 5 个通用的 16 位定时器 11. 具有 5 个捕捉/比较模块的可编程计数器/定时器阵列 12. 片内看门狗定时器、VDD监视器和温度传感器 具有片内 VDD 监视器、看门狗定时器和时钟振荡器的 C8051F020是真正能独立工作的片上系统。所有模拟和数字外设均可由用户固件使能/禁止和配置。FLASH 存储器还具有在系统重新编程能力，可用于非易失性数据存储，并允许现场更新 8051 固件。 片内 JTAG调试电路允许使用安装在最终应用系统上的产品 MCU进行非侵入式（不占用片内资源） 、全速、在系统调试。该调试系统支持观察和修改存储器和寄存器，支持断点、观察点、 单步及运行和停机命令。 在使用 JTAG调试时， 所有的模拟和数字外设都可全功能运行。 每个 MCU都可在工业温度范围（-45℃到+85℃）内用 2.7V-3.6V的电压工作。端口 I/O、/RST 和 JTAG 引脚都容许 5V 的输入信号电压。C8051F020 为 100 脚 TQFP 封装见图 1.1）。 与 8051 完全兼容 C8051F020系列器件使用 Silicon Labs的专利 CIP-51 微控制器内核。CIP-51与 MCS-51TM指令集完全兼容，可以使用标准 803x/805x 的汇编器和编译器进行软件开发。CIP-51内核具有标准 8052 的所有外设部件，包括 5个 16 位的计数器/定时器、两个全双工 UART、256 字节内部 RAM、128 字节特殊功能寄存器（SFR）地址空间及 8/4 个字节宽的 I/O端口。 1.1.2 速度提高 CIP-51 采用流水线结构，与标准的 8051 结构相比指令执行速度有很大的提高。在一个标准的 8051 中，除 MUL和 DIV以外所有指令都需要 12 或 24 ...
