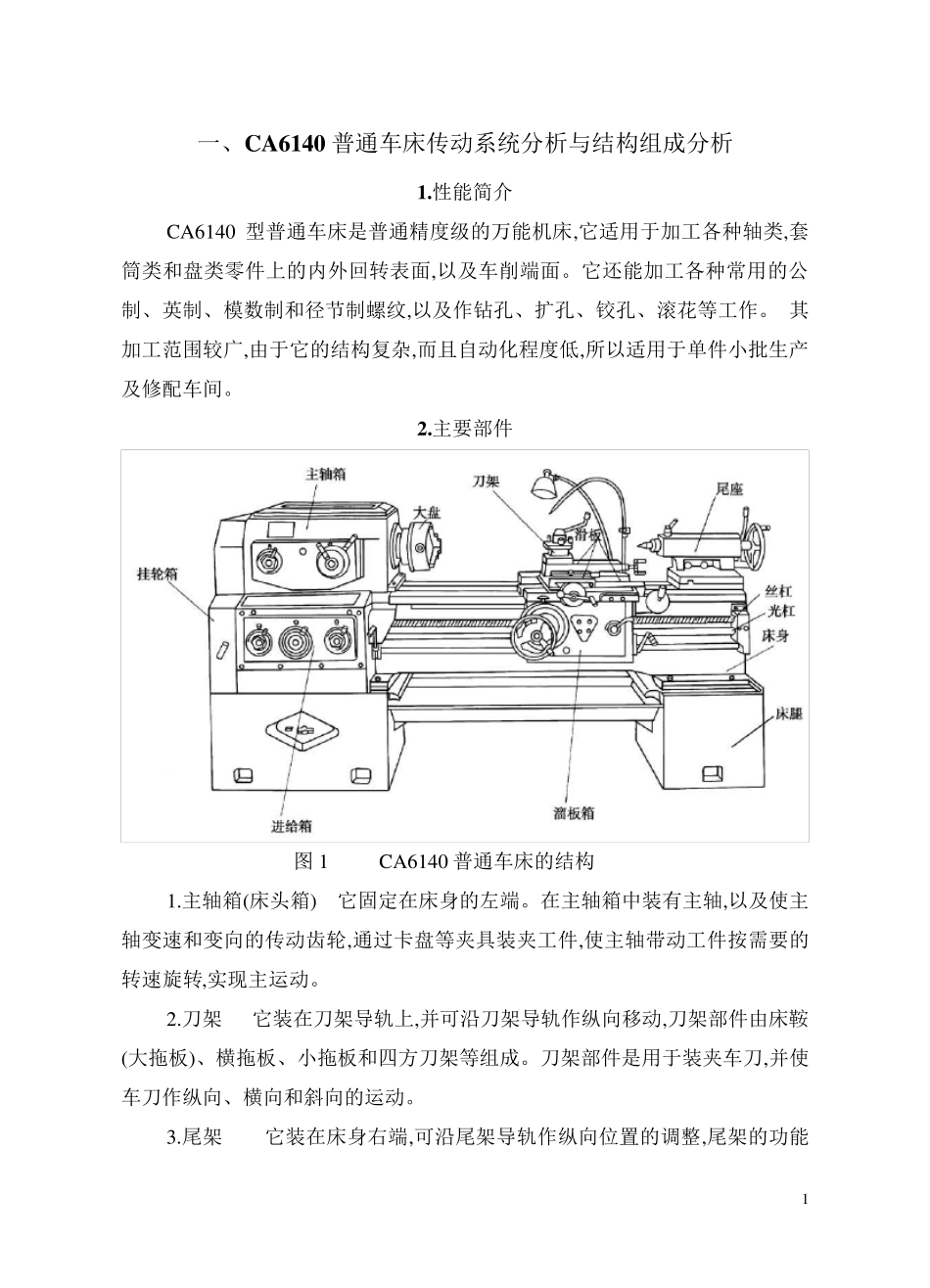

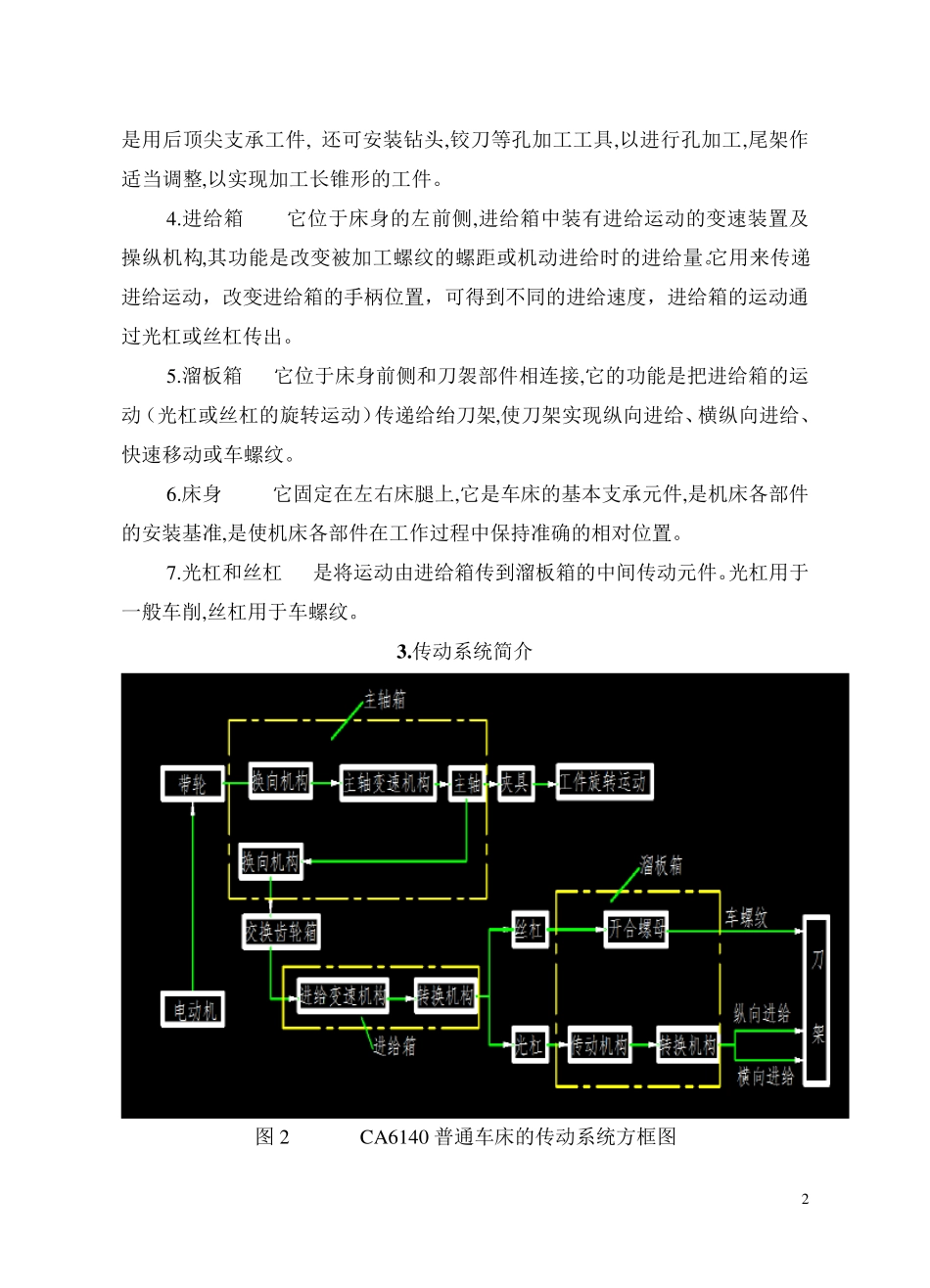

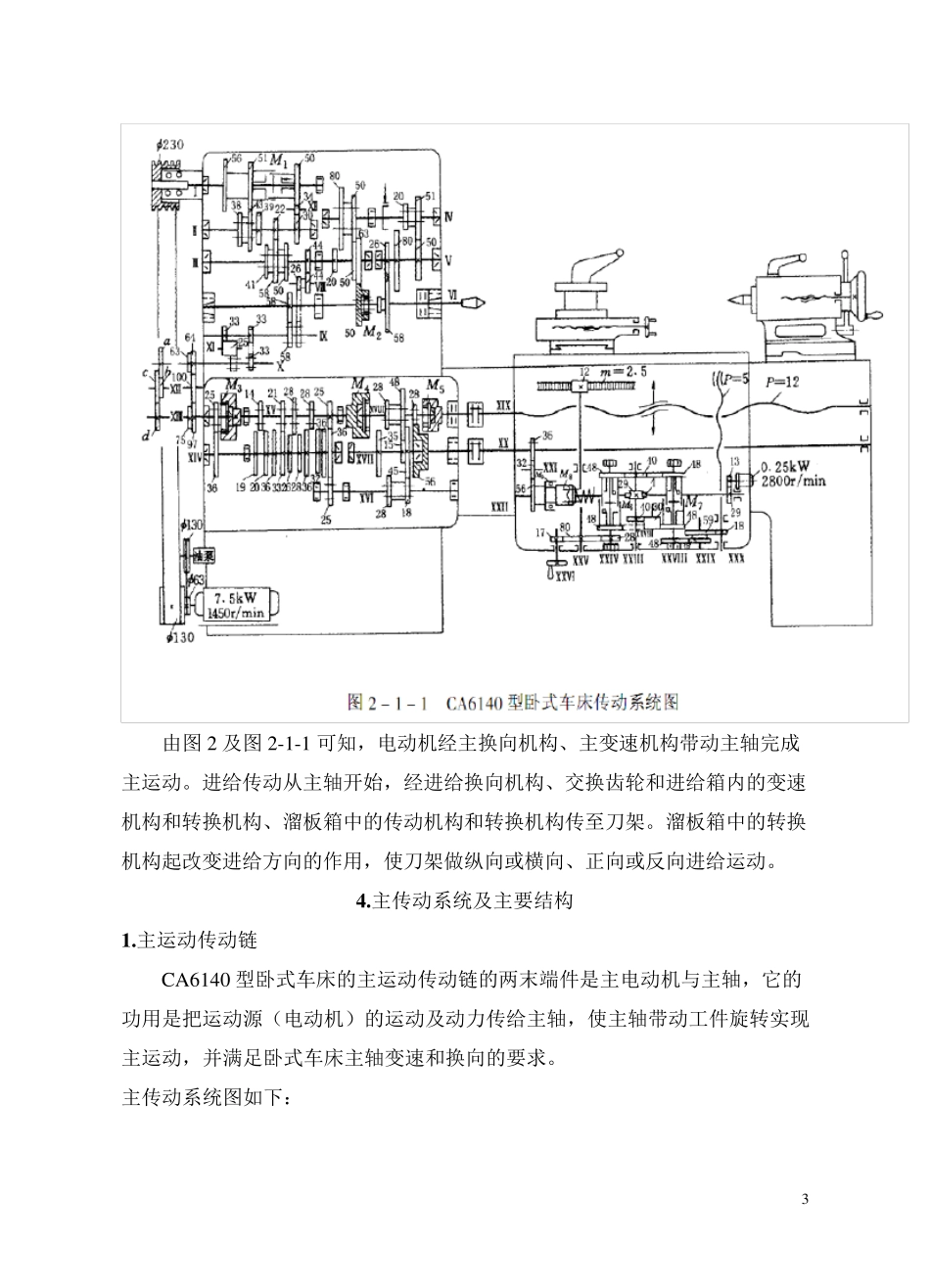

1 一、C A 6140 普通车床传动系统分析与结构组成分析 1.性能简介 CA6140 型普通车床是普通精度级的万能机床,它适用于加工各种轴类,套筒类和盘类零件上的内外回转表面,以及车削端面。它还能加工各种常用的公制、英制、模数制和径节制螺纹,以及作钻孔、扩孔、铰孔、滚花等工作。 其加工范围较广,由于它的结构复杂,而且自动化程度低,所以适用于单件小批生产及修配车间。 2.主要部件 图 1 CA6140 普通车床的结构 1.主轴箱(床头箱) 它固定在床身的左端。在主轴箱中装有主轴,以及使主轴变速和变向的传动齿轮,通过卡盘等夹具装夹工件,使主轴带动工件按需要的转速旋转,实现主运动。 2.刀架 它装在刀架导轨上,并可沿刀架导轨作纵向移动,刀架部件由床鞍(大拖板)、横拖板、小拖板和四方刀架等组成。刀架部件是用于装夹车刀,并使车刀作纵向、横向和斜向的运动。 3.尾架 它装在床身右端,可沿尾架导轨作纵向位置的调整,尾架的功能 2 是用后顶尖支承工件, 还可安装钻头,铰刀等孔加工工具,以进行孔加工,尾架作适当调整,以实现加工长锥形的工件。 4.进给箱 它位于床身的左前侧,进给箱中装有进给运动的变速装置及操纵机构,其功能是改变被加工螺纹的螺距或机动进给时的进给量。它用来传递进给运动，改变进给箱的手柄位置，可得到不同的进给速度，进给箱的运动通过光杠或丝杠传出。 5.溜板箱 它位于床身前侧和刀袈部件相连接,它的功能是把进给箱的运动（光杠或丝杠的旋转运动）传递给绐刀架,使刀架实现纵向进给、横纵向进给、快速移动或车螺纹。 6.床身 它固定在左右床腿上,它是车床的基本支承元件,是机床各部件的安装基准,是使机床各部件在工作过程中保持准确的相对位置。 7.光杠和丝杠 是将运动由进给箱传到溜板箱的中间传动元件。光杠用于一般车削,丝杠用于车螺纹。 3 .传动系统简介 图 2 CA6140 普通车床的传动系统方框图 3 由图2 及图2-1-1 可知，电动机经主换向机构、主变速机构带动主轴完成主运动。进给传动从主轴开始，经进给换向机构、交换齿轮和进给箱内的变速机构和转换机构、溜板箱中的传动机构和转换机构传至刀架。溜板箱中的转换机构起改变进给方向的作用，使刀架做纵向或横向、正向或反向进给运动。 4 .主传动系统及主要结构 1 .主运动传动链 CA6140 型卧式车床的主运动传动链的两末端件是主电动机与主轴，它的功用是把运动源（电动机）的运动及动力传给主轴，使主轴带动工件旋转实现主运动，并满足卧式...
