CADXY坐标标注AUTOLISP程序

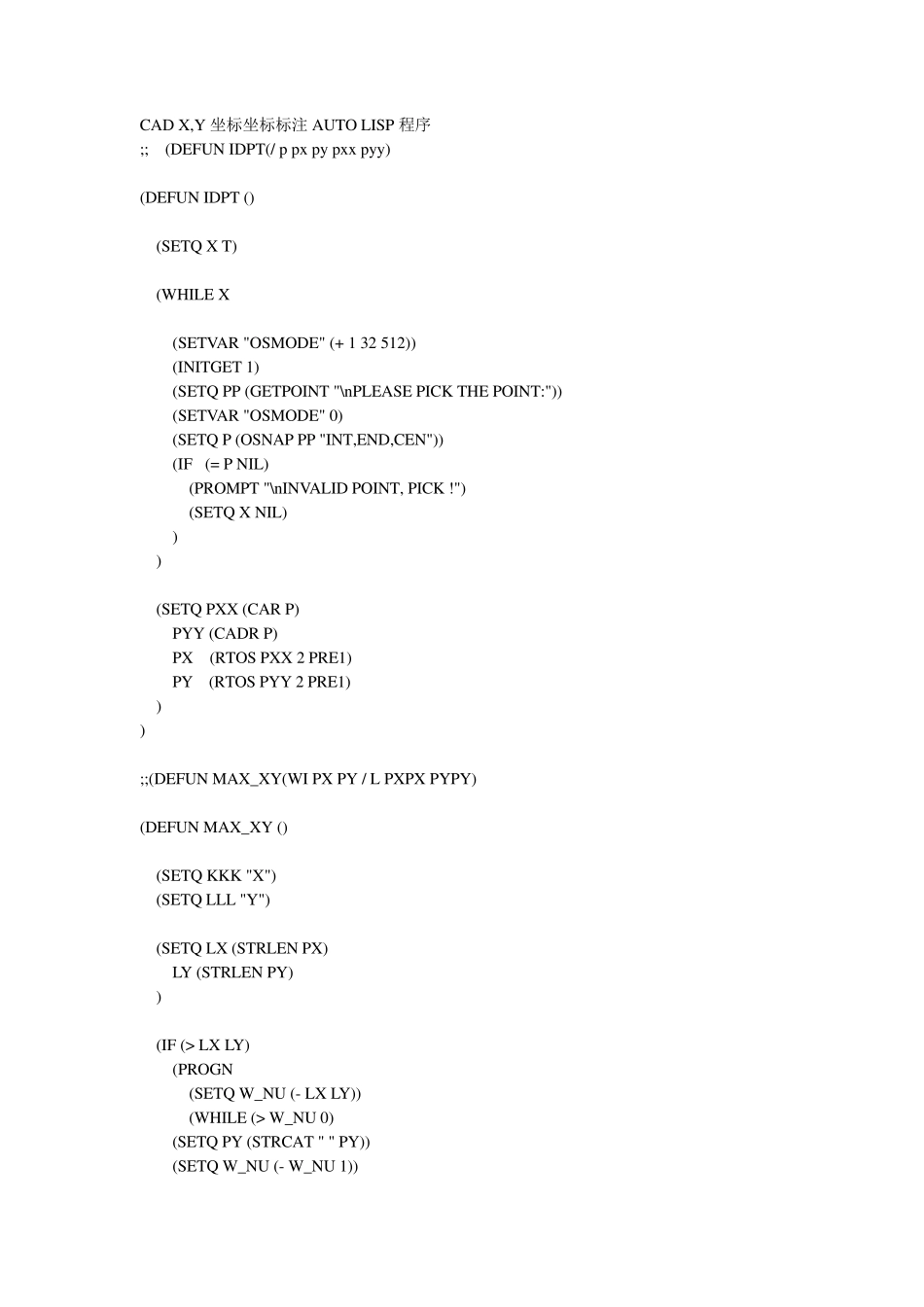

CADXY坐标标注AUTOLISP程序_第1页
1/22

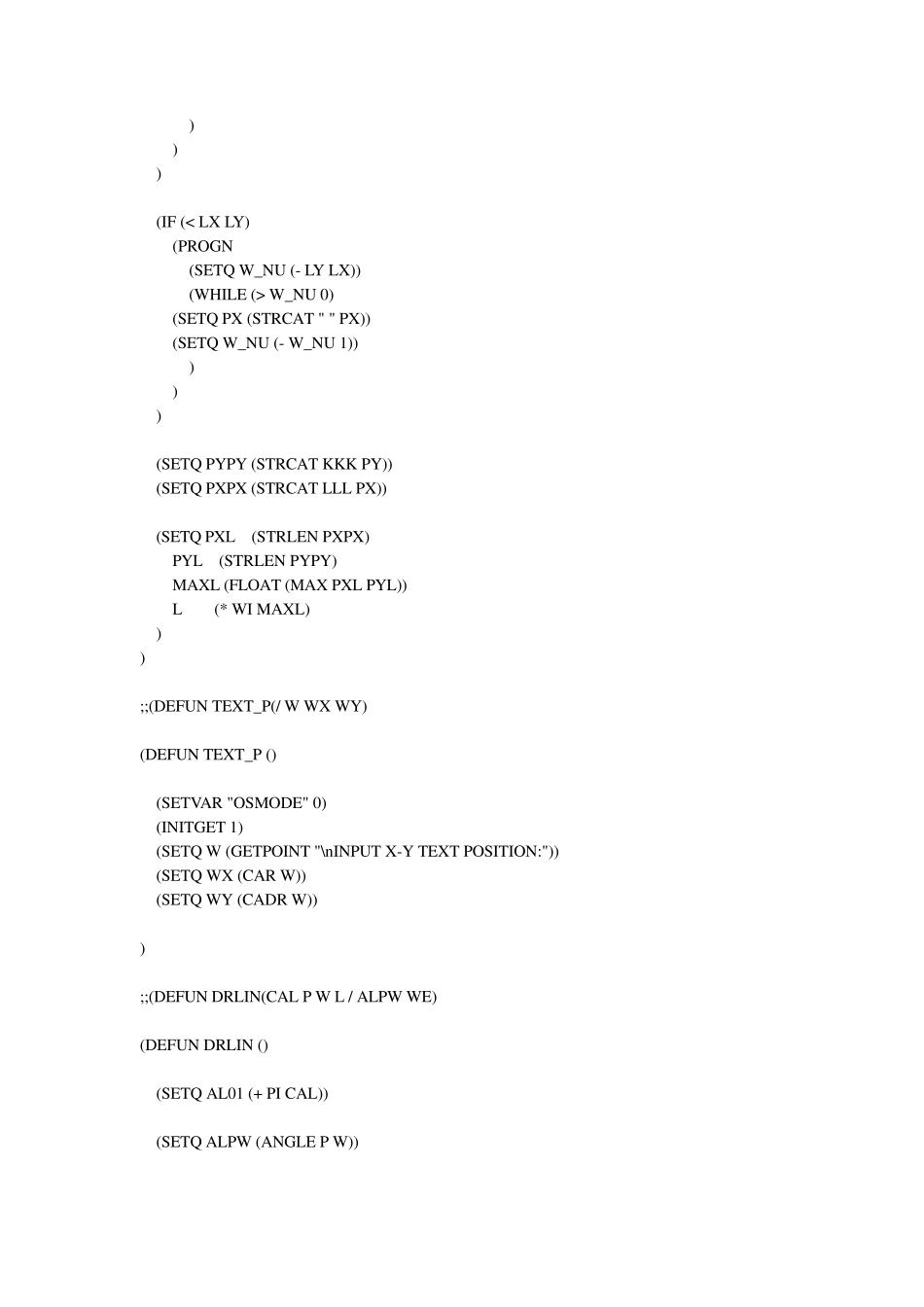

CADXY坐标标注AUTOLISP程序_第2页
2/22

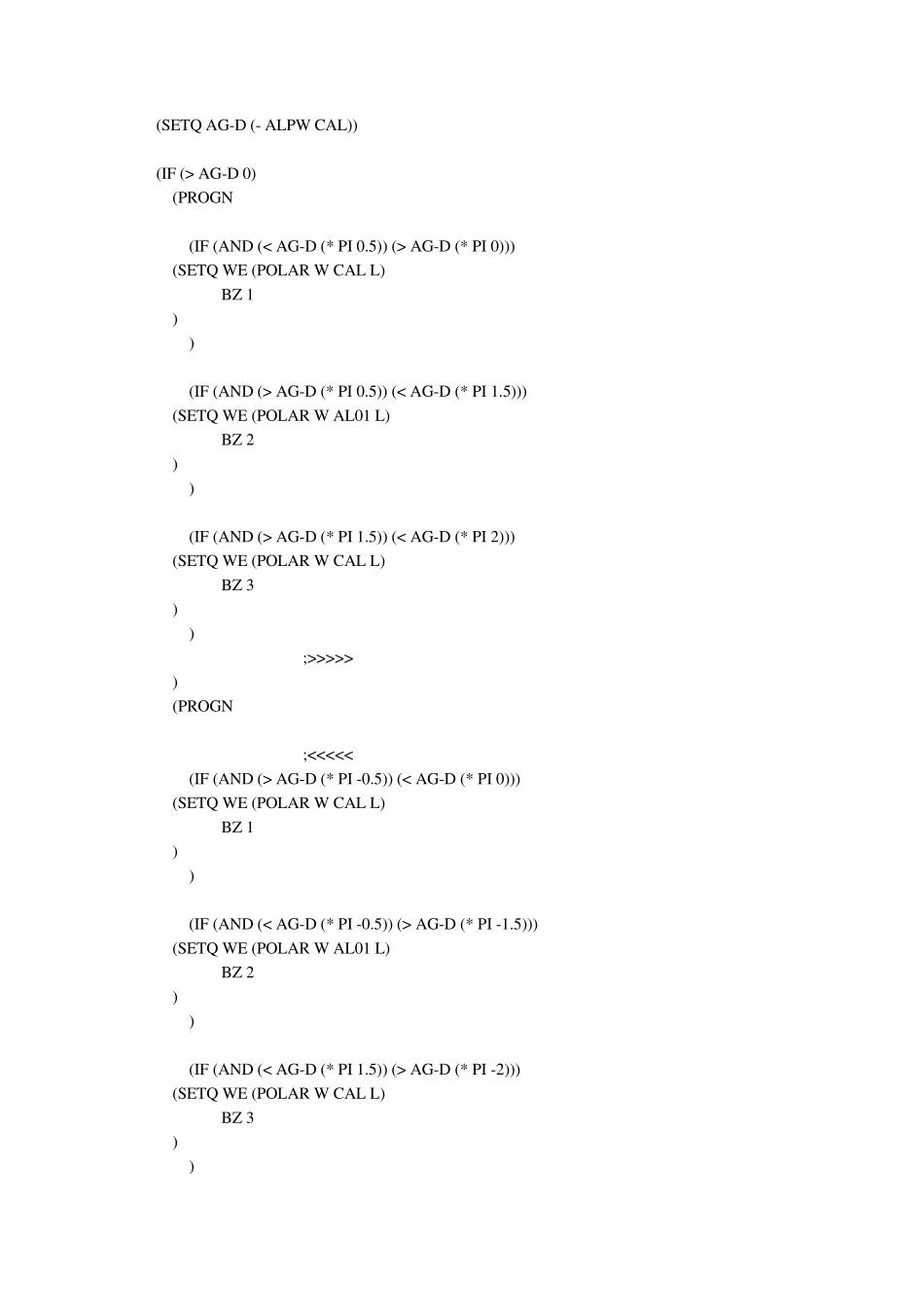

CADXY坐标标注AUTOLISP程序_第3页
3/22
CAD X,Y 坐标坐标标注 AUTO LISP 程序 ;; (DEFUN IDPT(/ p p x p y p x x p y y ) (DEFUN IDPT () (SETQ X T) (WHILE X (SETVAR "OSMODE" (+ 1 32 512)) (INITGET 1) (SETQ PP (GETPOINT "\n PLEASE PICK THE POINT:")) (SETVAR "OSMODE" 0) (SETQ P (OSNAP PP "INT,END,CEN")) (IF (= P NIL) (PROMPT "\n INVALID POINT, PICK !") (SETQ X NIL) ) ) (SETQ PXX (CAR P) PYY (CADR P) PX (RTOS PXX 2 PRE1) PY (RTOS PYY 2 PRE1) ) ) ;;(DEFUN MAX_ XY(WI PX PY / L PXPX PYPY) (DEFUN MAX_ XY () (SETQ KKK "X") (SETQ LLL "Y") (SETQ LX (STRLEN PX) LY (STRLEN PY) ) (IF (> LX LY) (PROGN (SETQ W_ NU (- LX LY)) (WHILE (> W_ NU 0) (SETQ PY (STRCAT " " PY)) (SETQ W_ NU (- W_ NU 1)) ) ) ) (IF (< LX LY) (PROGN (SETQ W_ NU (- LY LX)) (WHILE (> W_ NU 0) (SETQ PX (STRCAT " " PX)) (SETQ W_ NU (- W_ NU 1)) ) ) ) (SETQ PYPY (STRCAT KKK PY)) (SETQ PXPX (STRCAT LLL PX)) (SETQ PXL (STRLEN PXPX) PYL (STRLEN PYPY) MAXL (FLOAT (MAX PXL PYL)) L (* WI MAXL) ) ) ;;(DEFUN TEXT_ P(/ W WX WY) (DEFUN TEXT_ P () (SETVAR "OSMODE" 0) (INITGET 1) (SETQ W (GETPOINT "\n INPUT X-Y TEXT POSITION:")) (SETQ WX (CAR W)) (SETQ WY (CADR W)) ) ;;(DEFUN DRLIN(CAL P W L / ALPW WE) (DEFUN DRLIN () (SETQ AL01 (+ PI CAL)) (SETQ ALPW (ANGLE P W)) (SETQ AG-D (- ALPW CAL)) (IF (> AG-D 0) (PROGN (IF (AND (< AG-D (* PI 0.5)) (> AG-D (* PI 0))) (SETQ WE (POLAR W CAL L) BZ 1 ) ) (IF (AND (> AG-D (* PI 0.5)) (< AG-D (* PI 1.5))) (SETQ WE (POLAR W AL01 L) BZ 2 ) ) (IF (AND (> AG-D (* PI 1.5)) (< AG-D (* PI 2))) (SETQ WE (POLAR W CAL L) BZ 3 ) ) ;>>>>> ) (PROGN ;<<<<< (IF (AND (> AG-D (* PI -0.5)) (< AG-D (* PI 0))) (SETQ WE (POLAR W CAL L) BZ 1 ) ) (IF (AND (< AG-D (* PI -0.5)) (> AG-D (* PI -...
