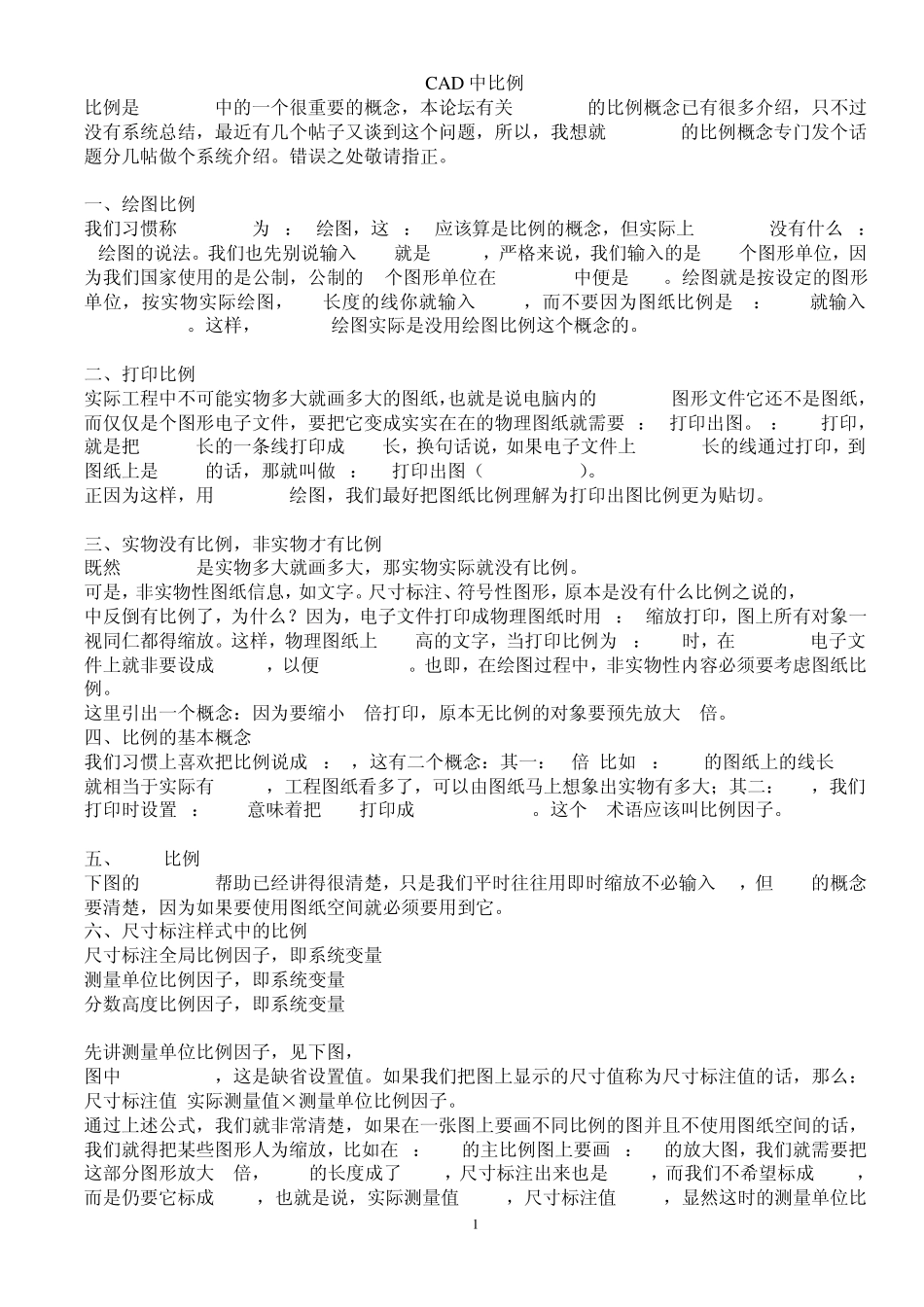

1 CAD 中比例 比例是 AutoCAD中的一个很重要的概念，本论坛有关 AutoCAD的比例概念已有很多介绍，只不过没有系统总结，最近有几个帖子又谈到这个问题，所以，我想就 AutoCAD的比例概念专门发个话题分几帖做个系统介绍。错误之处敬请指正。 一、绘图比例 我们习惯称 AutoCAD为 1：1绘图，这 1：1应该算是比例的概念，但实际上 AutoCAD没有什么 1：n绘图的说法。我们也先别说输入 100就是 100mm，严格来说，我们输入的是 100个图形单位，因为我们国家使用的是公制，公制的 1个图形单位在 AutoCAD中便是 1mm。绘图就是按设定的图形单位，按实物实际绘图，1m长度的线你就输入 1000，而不要因为图纸比例是 1：100就输入1000/100=10。这样，AutoCAD绘图实际是没用绘图比例这个概念的。 二、打印比例 实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的 AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要 1：n打印出图。1：100打印，就是把100mm长的一条线打印成1mm长，换句话说，如果电子文件上 1000mm长的线通过打印，到图纸上是 20mm的话，那就叫做 1：50打印出图（1000/20=50）。 正因为这样，用 AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。 三、实物没有比例，非实物才有比例 既然AutoCAD是实物多大就画多大，那实物实际就没有比例。 可是，非实物性图纸信息，如文字。尺寸标注、符号性图形，原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用 1：n缩放打印，图上所有对象一视同仁都得缩放。这样，物理图纸上 5mm高的文字，当打印比例为 1：100时，在 AutoCAD电子文件上就非要设成500mm，以便 500/100=5。也即，在绘图过程中，非实物性内容必须要考虑图纸比例。 这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大 n倍。 四、比例的基本概念 我们习惯上喜欢把比例说成1：n，这有二个概念：其一：n倍,比如1：100的图纸上的线长 1mm就相当于实际有 100mm，工程图纸看多了，可以由图纸马上想象出实物有多大；其二：1/n，我们打印时设置1：100,意味着把1mm打印成1/100=0.01mm。这个 n术语应该叫比例因子。 五、zoom比例 下图的 AutoCAD帮助已经讲得很清楚，只是我们平时往往用即时缩放不必输入 nX，但 nXP的概念要清楚，因为如果要使用图纸空间就必须要用到它。 六、...
