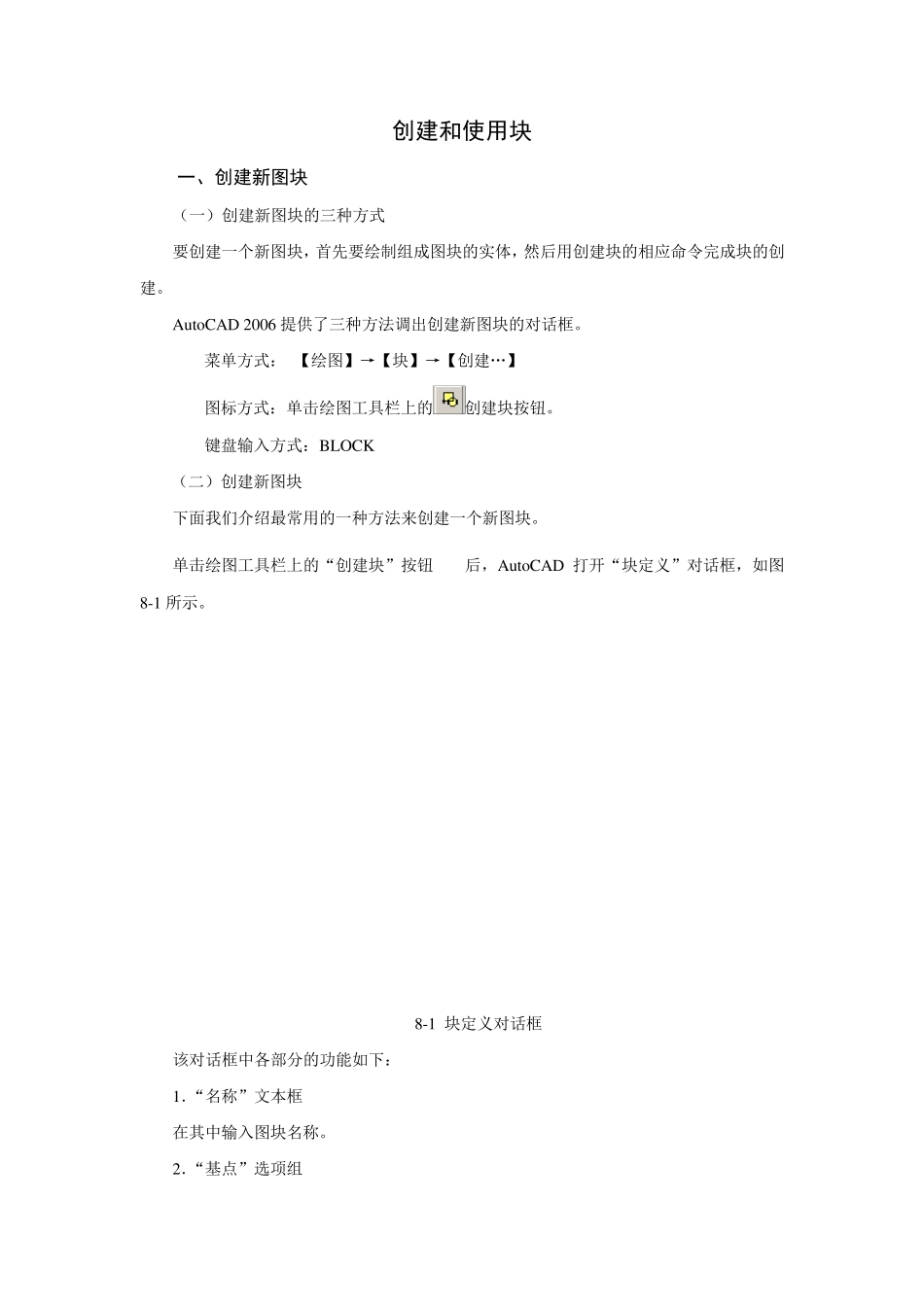

创建和使用块 一、创建新图块 （一）创建新图块的三种方式 要创建一个新图块，首先要绘制组成图块的实体，然后用创建块的相应命令完成块的创建。 Au toCAD 2006 提供了三种方法调出创建新图块的对话框。 菜单方式： 【绘图】→【块】→【创建…】 图标方式：单击绘图工具栏上的创建块按钮。 键盘输入方式：BLOCK （二）创建新图块 下面我们介绍最常用的一种方法来创建一个新图块。 单击绘图工具栏上的“创建块”按钮后，Au toCAD 打开“块定义”对话框，如图8-1 所示。 8-1 块定义对话框 该对话框中各部分的功能如下： 1．“名称”文本框 在其中输入图块名称。 2．“基点”选项组 用于确定图块插入点位置。 单击拾取点按钮，然后移动鼠标在绘图区内选择一个点。也可在X、Y、Z 文本框中输入具体的坐标值。 3．“对象”选项组 选择构成图块的对象及控制对象显示方式。 单击“选择对象”按钮，Au toCAD 将隐藏块定义对话框，用户可在绘图区内用鼠标选择构成块的对象，右击鼠标结束选择。则块定义对话框重新出现。 单击“快速选择”按钮，打开快速选择对话框。用户可通过该对话框进行快速过滤，选择满足一定条件的对象。 选择“保留”选项，则在用户创建完图块后，Au toCAD 将继续保留这些构成图块的对象，并将它们当作一个普通的单独对象来对待。 选择“转化为块” 选项，则在用户创建完图块后，Au toCAD 将自动将这些构成图块的对象转化为一个图块来对待。 选择“删除” 选项，则在用户创建完图块后，Au toCAD 将删除所有构成图块的对象目标。 4．“预览图标”选项组 控制是否显示图块图标。 选择“不包括图标” 选项后，Au toCAD 将不会显示用户新定义图块的几何轮廓图标。 选择“从块的几何图形创建图标” 选项后，Au toCAD 将在“预览图标”选项组的右边显示用户新定义图块的几何轮廓图标。 5．“插入单位”列表框 设置当用户从 Au toCAD 设计中心拖放该图块时的插入比例单位。 6．“说明”列表框 用户可在其中输入与所定义图块有关的描述性文字。 7．“超级链接”按钮 打开“插入超链接”对话框，可用它将超链接与块定义相关联。 【例 8-1】 绘制一个螺钉，并将其定义为块。 （1）用Au toCAD 2006 绘制如图8-2 所示的螺钉，（具体尺寸可查有关手册）。 （2）单击绘图工具栏上的“创建块”按钮，打开如图8-3 所示的对话框。 （3）在名称文本框中输入块的名称：螺钉 （...
