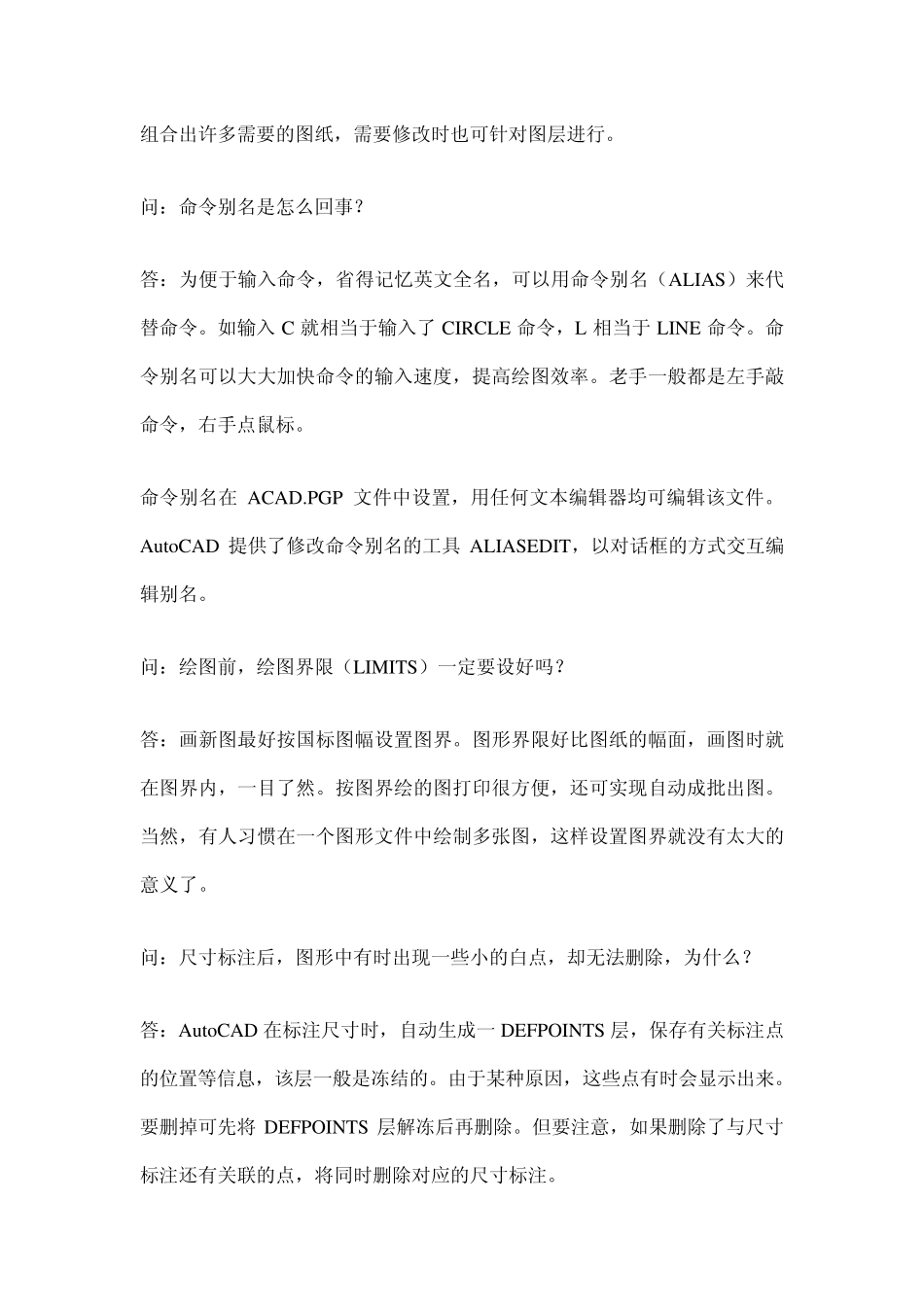

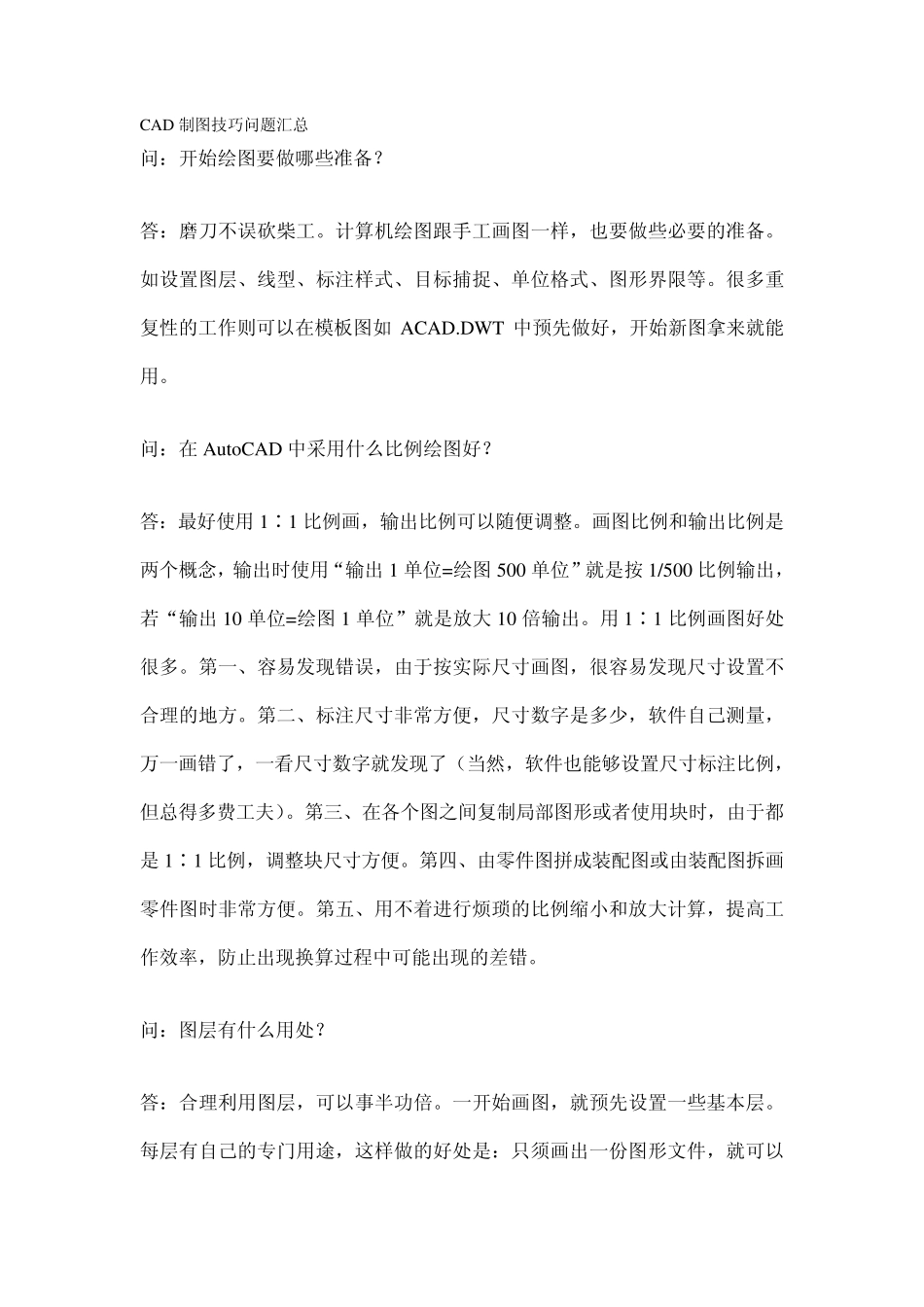

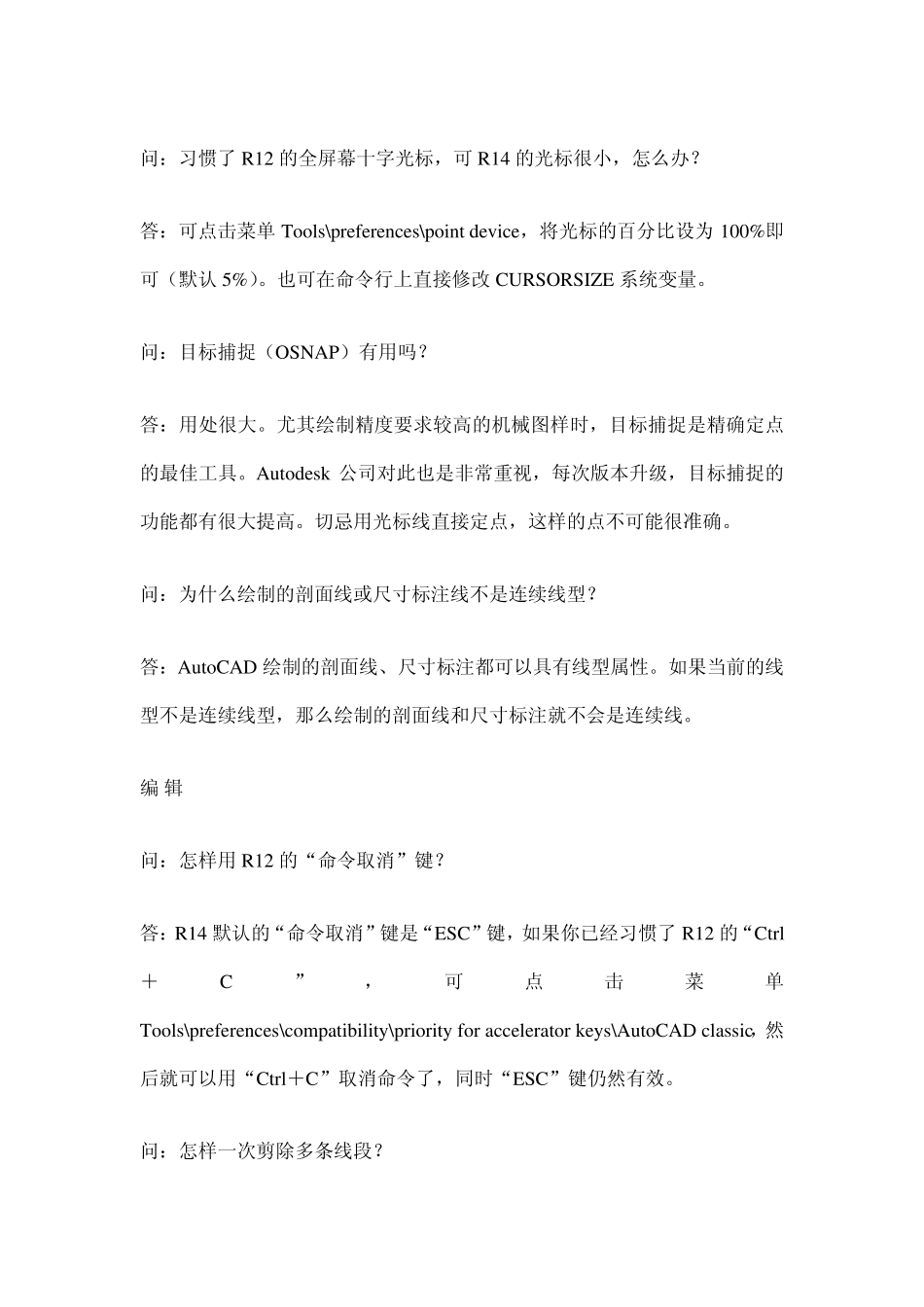

CAD 制图技巧问题汇总 问：开始绘图要做哪些准备？ 答：磨刀不误砍柴工。计算机绘图跟手工画图一样，也要做些必要的准备。如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。很多重复性的工作则可以在模板图如ACAD.DWT 中预先做好，开始新图拿来就能用。 问：在Au toCAD 中采用什么比例绘图好？ 答：最好使用1∶1 比例画，输出比例可以随便调整。画图比例和输出比例是两个概念，输出时使用“输出1 单位=绘图500 单位”就是按 1/500 比例输出，若“输出10 单位=绘图1 单位”就是放大 10 倍输出。用1∶1 比例画图好处很多。第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1 比例，调整块尺寸方便。第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。 问：图层有什么用处？ 答：合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。 问：命令别名是怎么回事？ 答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。如输入 C 就相当于输入了 CIRCLE 命令，L 相当于 LINE 命令。命令别名可以大大加快命令的输入速度，提高绘图效率。老手一般都是左手敲命令，右手点鼠标。 命令别名在 ACAD.PGP 文件中设置，用任何文本编辑器均可编辑该文件。Au toCAD 提供了修改命令别名的工具 ALIASEDIT，以对话框的方式交互编辑别名。 问：绘图前，绘图界限（LIMITS）一定要设好吗？ 答：画新图最好按国标图幅设置图界。图形界限好比图纸的幅面，画图时就在图界内，一目了然。按图界绘的图打印很方便，还可实现自动成批出图。当然，有人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。 问：尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？ 答：Au toCAD 在标注尺寸时，自动生成一 DEFPOINTS 层，保存有关标注点的位置等信息，该层一般是冻结的。由于某种原因，这些点...
