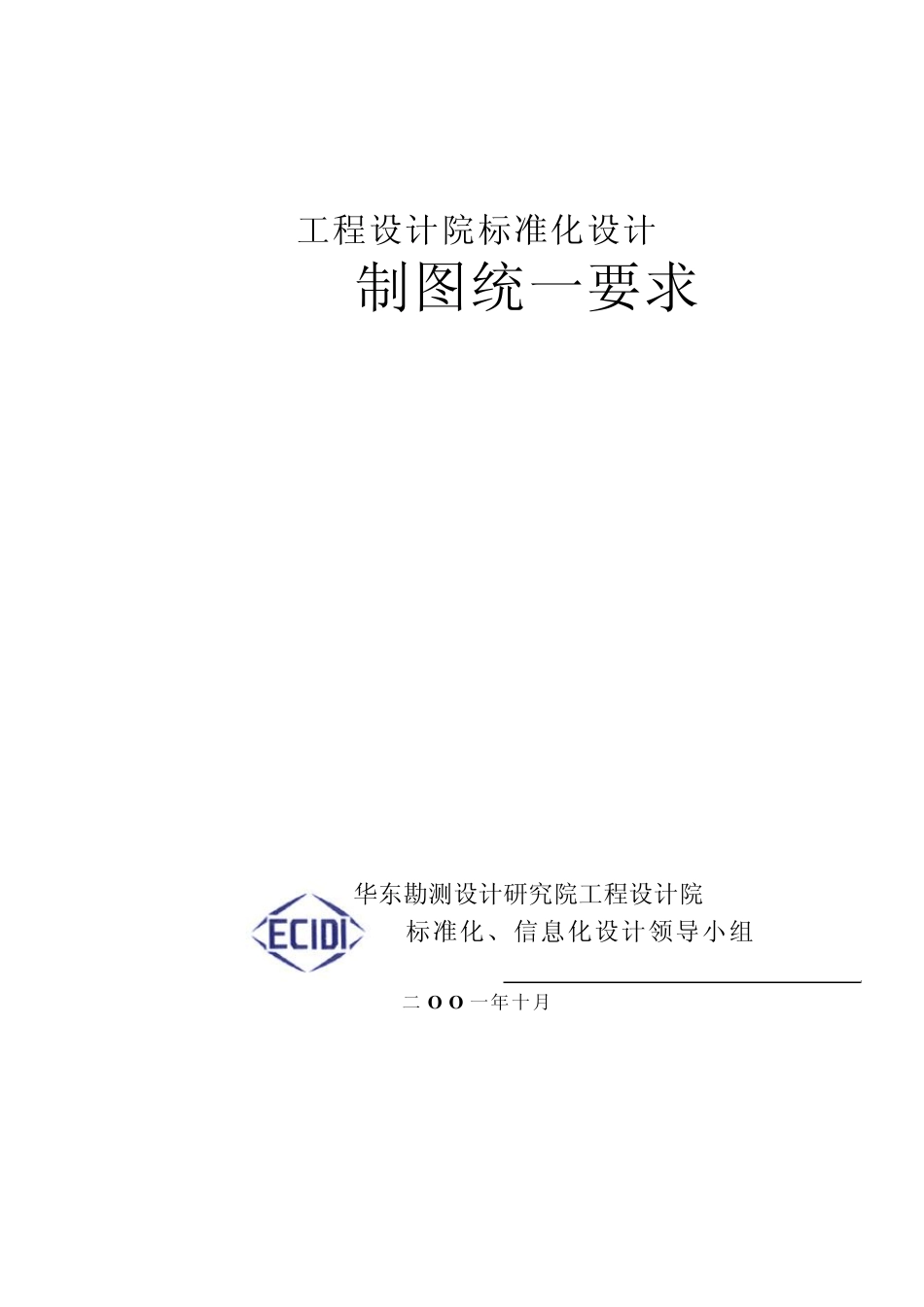

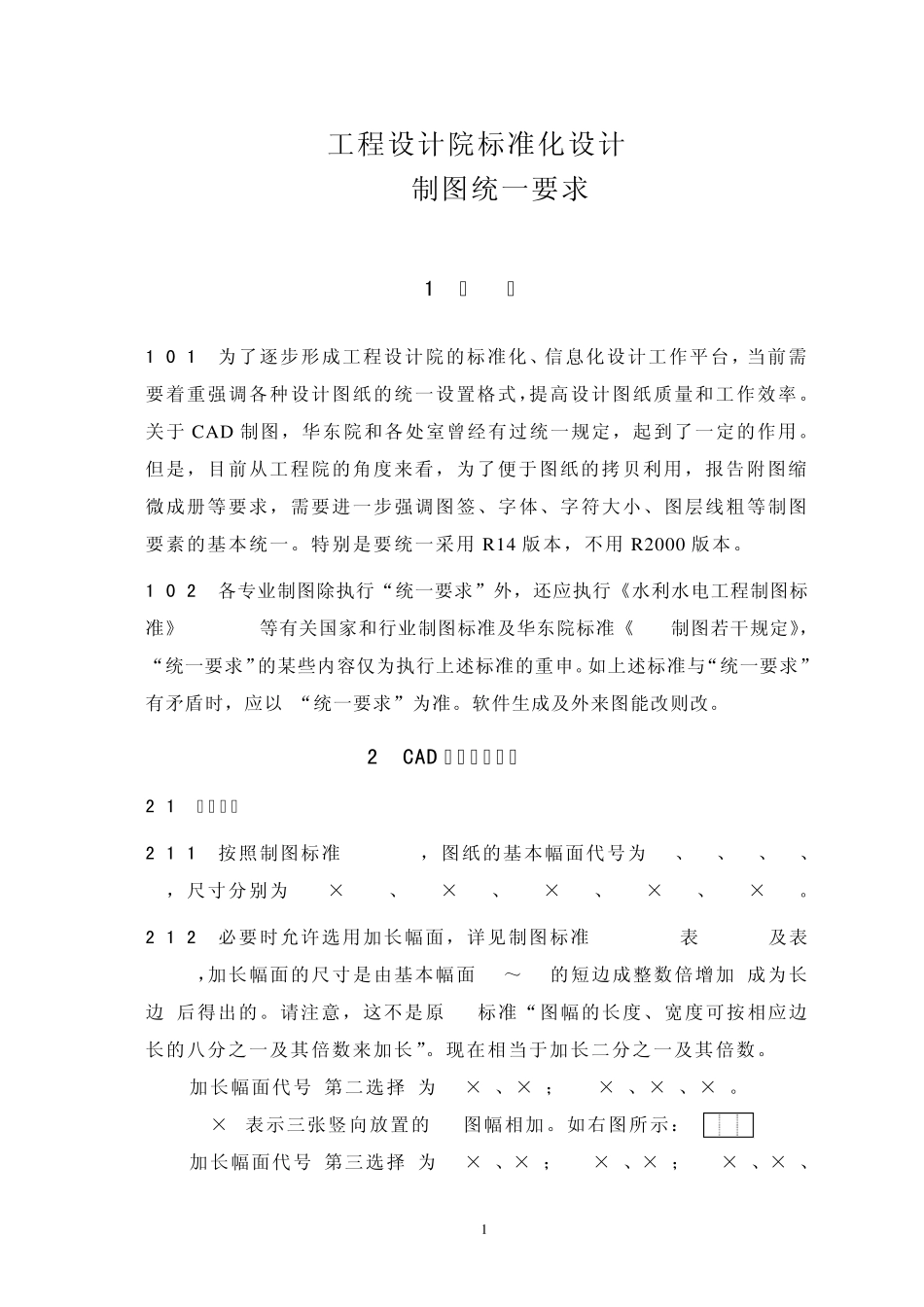

工程设计院标准化设计 CAD制图统一要求 华东勘测设计研究院工程设计院 标准化、信息化设计领导小组 二 O O一年十月 1 工程设计院标准化设计 CAD制图统一要求 1 总 则 1.0.1 为了逐步形成工程设计院的标准化、信息化设计工作平台，当前需要着重强调各种设计图纸的统一设置格式，提高设计图纸质量和工作效率。关于 CAD 制图，华东院和各处室曾经有过统一规定，起到了一定的作用。但是，目前从工程院的角度来看，为了便于图纸的拷贝利用，报告附图缩微成册等要求，需要进一步强调图签、字体、字符大小、图层线粗等制图要素的基本统一。特别是要统一采用 R14 版本，不用 R2000 版本。 1.0.2 各专业制图除执行“统一要求”外，还应执行《水利水电工程制图标准》SL73-95等有关国家和行业制图标准及华东院标准《CAD制图若干规定》， “统一要求”的某些内容仅为执行上述标准的重申。如上述标准与“统一要求”有矛盾时，应以 “统一要求”为准。软件生成及外来图能改则改。 2 CAD 制图一般要求 2.1 图纸幅面 2.1.1 按照制图标准 SL73-95，图纸的基本幅面代号为 A0、A1、A2、A3、A4，尺寸分别为 841×1189、594×841、420×594、297×420、210×297。 2.1.2 必要时允许选用加长幅面，详见制图标准 SL73-95表 2.1.2及表2.1.3，加长幅面的尺寸是由基本幅面A0～A4的短边成整数倍增加(成为长边)后得出的。请注意，这不是原 82标准“图幅的长度、宽度可按相应边长的八分之一及其倍数来加长”。现在相当于加长二分之一及其倍数。 加长幅面代号(第二选择)为 A3×3、×4； A4×3、×4、×5。 A3×3表示三张竖向放置的 A3图幅相加。如右图所示： 加长幅面代号(第三选择)为 A0×2、×3； A1×3、×4； A2×3、×4、 2 ×5； A3×5、×6、×7； A4×6、×7、×8、×9。 2.1.3 为了便于图纸的缩微复制和标注各种图样的比例时免画比例尺，要求在图纸底边的中部位置上附有长 100mm的水平和垂直米制尺度(1:1标尺)，并附有图幅对中线。如下图所示： 2.2 标题栏——图签 2.2.1 根据华东院标准《CAD制图若干规定》，已将各种图签的字母及数字统一改为 ROMAND10，A2、A3及 A4图纸使用小图签。若是用老图签修改而成，由于老的华 东 院 院徽填充笔划非常多、造成所占内存太大(超过一张图内容)，务必作相应修改。水电项目的建筑专业使用水电项目的标准图签。 2.3 单位 2.3.1 图中标注的尺寸单位，除标高、桩...
