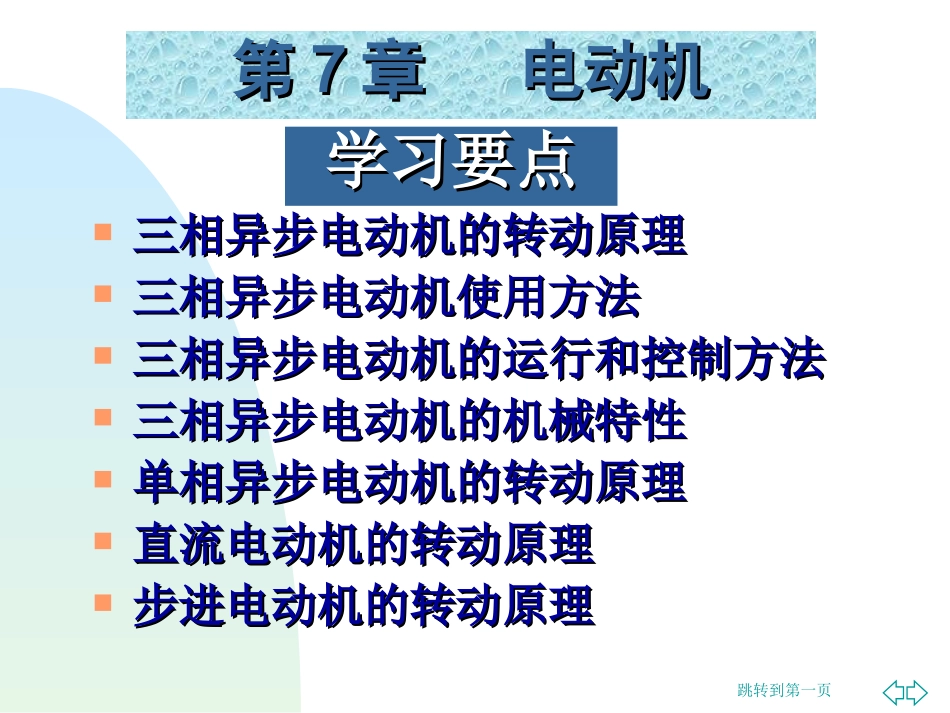

跳转到第一页主编李中发主编李中发制作李中发制作李中发20042004年年77月月电工技术基础电工技术基础跳转到第一页三相异步电动机的转动原理三相异步电动机的转动原理三相异步电动机使用方法三相异步电动机使用方法三相异步电动机的运行和控制方法三相异步电动机的运行和控制方法三相异步电动机的机械特性三相异步电动机的机械特性单相异步电动机的转动原理单相异步电动机的转动原理直流电动机的转动原理直流电动机的转动原理步进电动机的转动原理步进电动机的转动原理学习要点学习要点第第77章电动机章电动机跳转到第一页第第77章电动机章电动机7.1三相异步电动机的结构及转动原理7.2三相异步电动机的电磁转矩和机械特性7.3三相异步电动机的运行与控制7.4三相异步电动机的选择与使用7.5单相异步电动机7.6直流电动机7.7步进电动机跳转到第一页7.17.1三相异步电动机的结三相异步电动机的结构及转动原理构及转动原理7.1.17.1.1三相异步电动机的结构三相异步电动机的结构三相异步电动机由定子和转子构成。定子和转子都有铁心和绕组。定子的三相绕组为AX、BY、CZ。转子分为鼠笼式和绕线式两种结构。鼠笼式转子绕组有铜条和铸铝两种形式。绕线式转子绕组的形式与定子绕组基本相同，3个绕组的末端连接在一起构成星形连接，3个始端连接在3个铜集电环上，起动变阻器和调速变阻器通过电刷与集电环和转子绕组相连接。跳转到第一页7.1.27.1.2旋转磁场的产生旋转磁场的产生)120sin(2)120sin(2sin2CBAtIitIitIippp把三相定子绕组接成星形接到对称三相电源，定子绕组中便有对称三相电流流过。跳转到第一页×××××······(a)ωt=0°(b)ωt=120°(c)ωt=240°AAAXXXBBBYYYCCCZZZ×跳转到第一页结论结论：(1)在对称的三相绕组中通入三相电流，可以产生在空间旋转的合成磁场。(2)磁场旋转方向与电流相序一致。电流相序为A-B-C时磁场顺时针方向旋转；电流相序为A-C-B时磁场逆时针方向旋转。(3)磁场转速(同步转速)与电流频率有关，改变电流频率可以改变磁场转速。对两极(一对磁极)磁场，电流变化一周，则磁场旋转一周。同步转速no与磁场磁极对数p的关系为：r/min601opfn跳转到第一页7.1.37.1.3三相异步电动机的转动原理三相异步电动机的转动原理··××no·FFn×静止的转子与旋转磁场之间有相对运动，在转子导体中产生感应电动势，并在形成闭合回路的转子导体中产生感应电流，其方向用右手定则判定。转子电流在旋转磁场中受到磁场力F的作用，F的方向用左手定则判定。电磁力在转轴上形成电磁转矩。电磁转矩的方向与旋转磁场的方向一致。跳转到第一页电动机在正常运转时，其转速n总是稍低于同步转速no，因而称为异步电动机异步电动机。又因为产生电磁转矩的电流是电磁感应所产生的，所以也称为感应电动机感应电动机。异步电动机同步转速和转子转速的差值与同步转速之比称为转差率转差率，用s表示，即：%100oonnns转差率是异步电动机的一个重要参数。异步电动机在额定负载下运行时的转差率约为1%~9%。跳转到第一页跳转到第一页7.27.2三相异步电动机的三相异步电动机的电磁转矩和机械特性电磁转矩和机械特性7.2.17.2.1三相异步电动机的电路分析三相异步电动机的电路分析+u1－e1eσ1i1i2e2eσ211．定子电路分析．定子电路分析dtdNdtdiLRieeRiu1111111111)()()()()(1111111111EXIjRIEERIUmNfEU111144.411EU忽略R1和X1上的压降，则：跳转到第一页22．转子电路分析．转子电路分析dtdiLRieRie22222222)(22222222)(XIjRIERIE+u1－e1eσ1i1i2e2eσ2202122244.444.4sENsfNfEmm1oooo26060)(sfpnnnnnnpf20212222222sXLsfLfLX跳转到第一页转子每相电流：2202220222222)(sXRsEXREI转子的功率因数为：220222222222)(cossXRRXRR可见异步电动机的转子电流和功率因数也都与转差率s有关，如图所示。跳转到第一页7.2.27.2.2三相异步电动机的电磁转矩三相异步电动机的电磁转矩跳...
