CAD坐标及修改工具

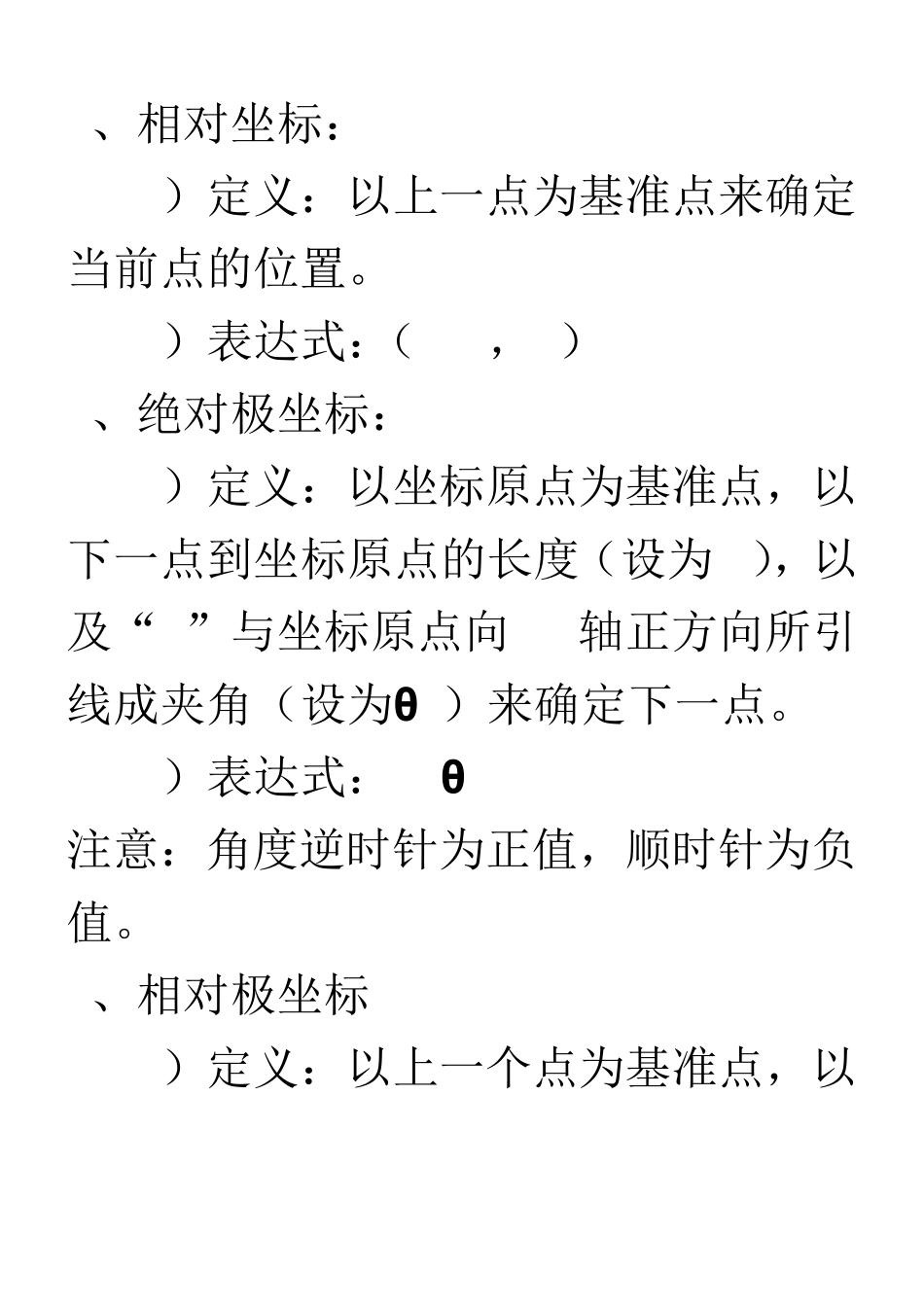

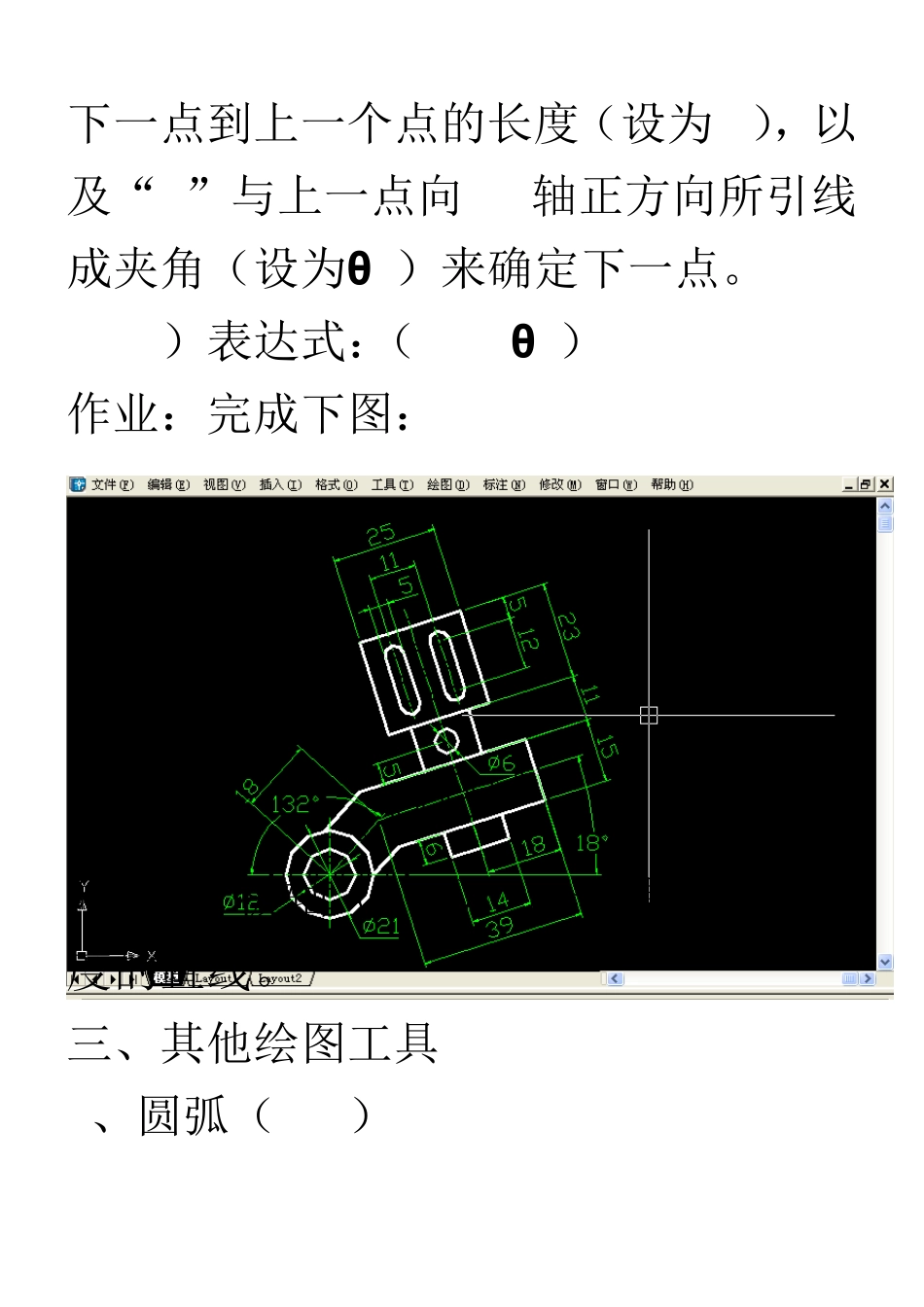

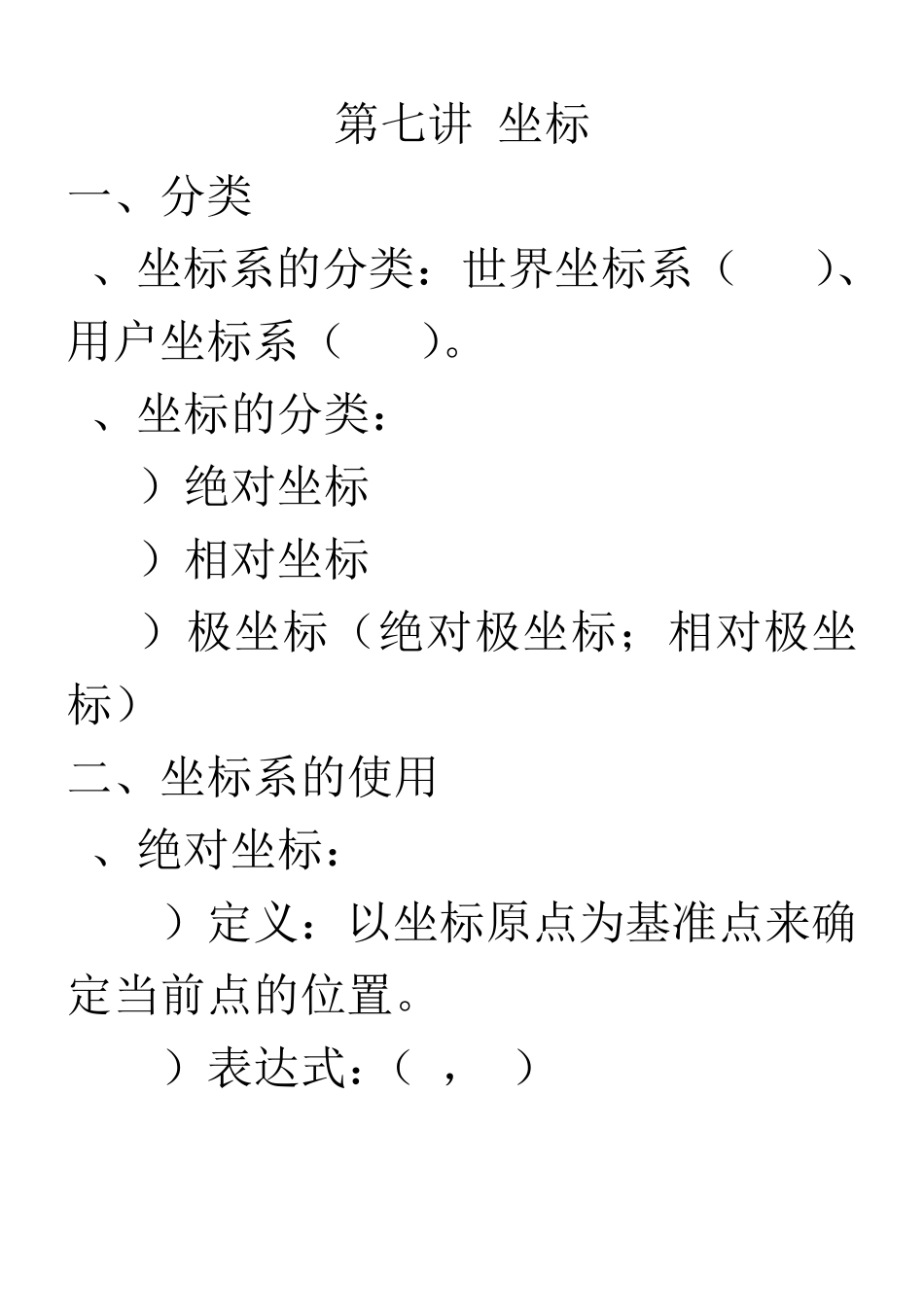

第七讲 坐标 一、分类 1、坐标系的分类：世界坐标系（WCS）、用户坐标系（UCS）。 2、坐标的分类： 1）绝对坐标 2）相对坐标 3）极坐标（绝对极坐标；相对极坐标） 二、坐标系的使用 1、绝对坐标： 1）定义：以坐标原点为基准点来确定当前点的位置。 2）表达式：（X，Y） 2、相对坐标： 1）定义：以上一点为基准点来确定当前点的位置。 2）表达式：（@ X，Y） 3、绝对极坐标： 1）定义：以坐标原点为基准点，以下一点到坐标原点的长度（设为L），以及“L”与坐标原点向 X轴正方向所引线成夹角（设为θ ）来确定下一点。 2）表达式：L<θ 注意：角度逆时针为正值，顺时针为负值。 4、相对极坐标 1）定义：以上一个点为基准点，以下一点到上一个点的长度（设为L），以及“L”与上一点向 X轴正方向所引线成夹角（设为θ ）来确定下一点。 2）表达式：（@ L<θ ） 作业：完成下图： 附加： 极轴（F10）：用于捕捉特定角度的直线。 三、其他绘图工具 1、圆弧（ARC） 参数： 1）起点、圆心、角度：（角度：为圆心角） 2）起点、圆心、长度：（长度：为弦长）。 3）起点、端点、方向：（方向：为起点的切线方向） 2、椭圆（ELlipse） 参数： 1）中心点：用于已知椭圆的中心点位置，以及两个半轴长度。 2）轴、端点：用于已知椭圆的一个轴长，以及另一个半轴长度。 3）圆弧：先做出椭圆，然后在椭圆上选择所需要的弧。 3、图案填充（bHatch） 设置： 1)图案填充 A）样例：用于显示所图案效果。 B）角度：对图案进行旋转。 C）比例：对图案进行放大和缩小。 D）拾取点：选择填充的区域。 E）选择对象:选择填充的图形。 2）渐变色：完成单色或双色填充。 第八、九讲 修改工具栏 一、删除：（ERASE） 1、作用：等同于 DEL 附加：删除全部内容：E→回车→ALL→回车在回车。 二、复制：（COPY）CO、CP 重复（M）：进行多次复制。 三、镜像：（MIRROR） 四、偏移：（Offset） 注意：用多线绘制的图形不能使用偏移命令，必须分解后才能使用。 五、阵列：（ARRAY） 1、分类：矩形阵列和环形阵列。 2、使用： 1）矩形阵列：明确行和列的数量；行和列的偏移数值（有正负之分）；选择要偏移的对象即可。 作业：完成下图： 2）环形阵列：明确阵列的中心点；明确数量和填充度数（度数有正负之分）；选择要阵列的图形。 作业：完成下图： 六、移动：（MOVE） 七、旋转：（ROTATE） 作业：完成下...
