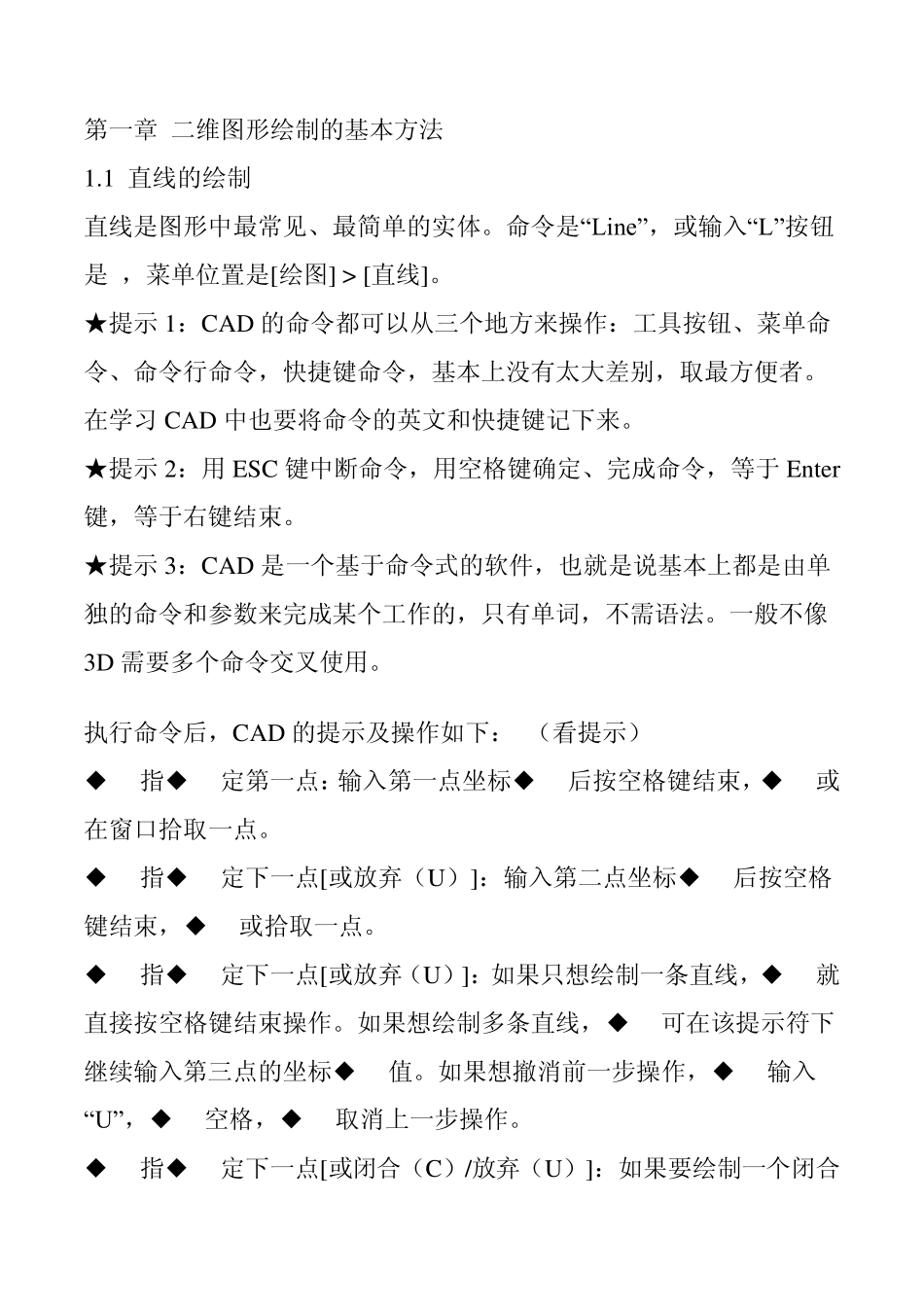

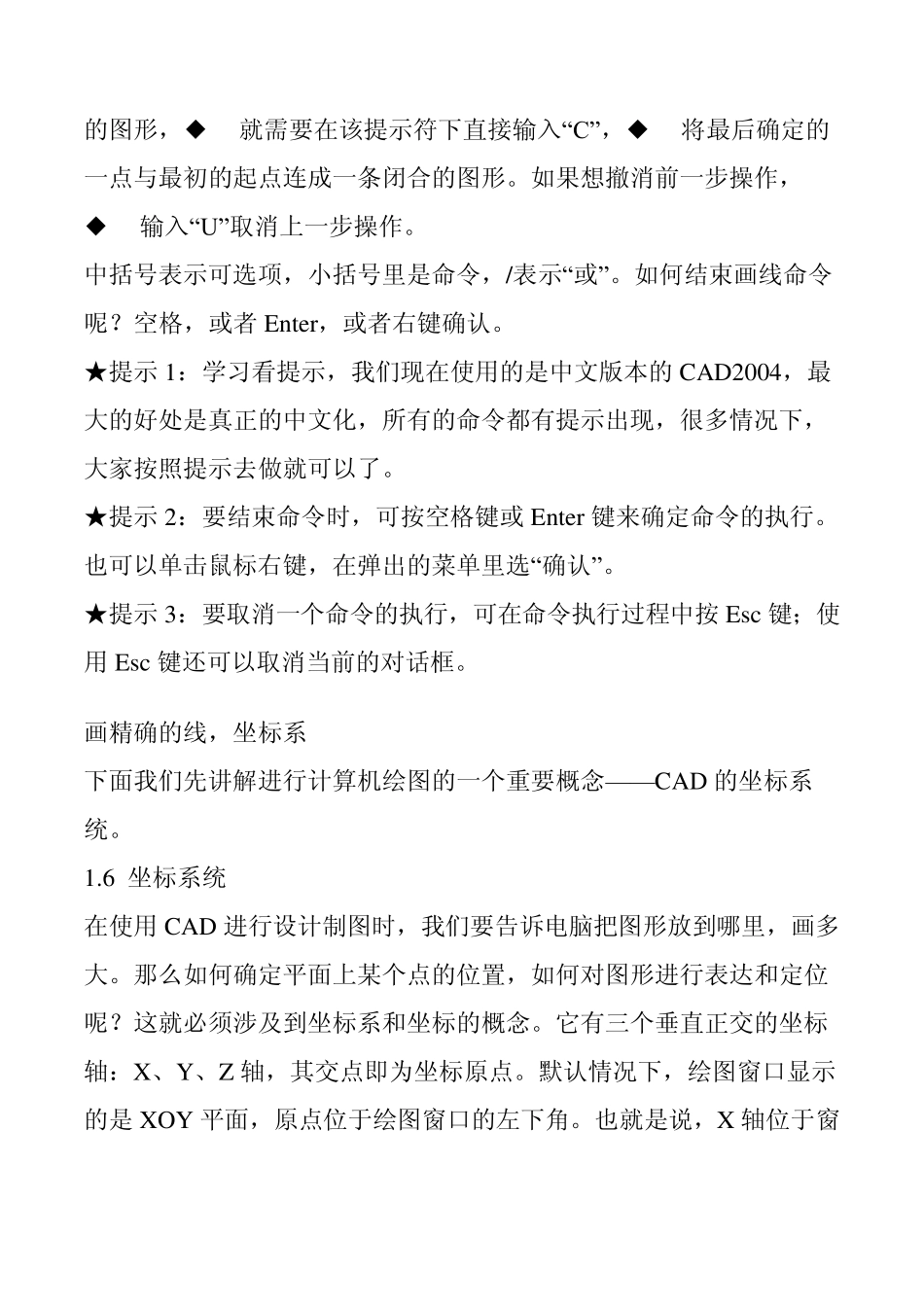

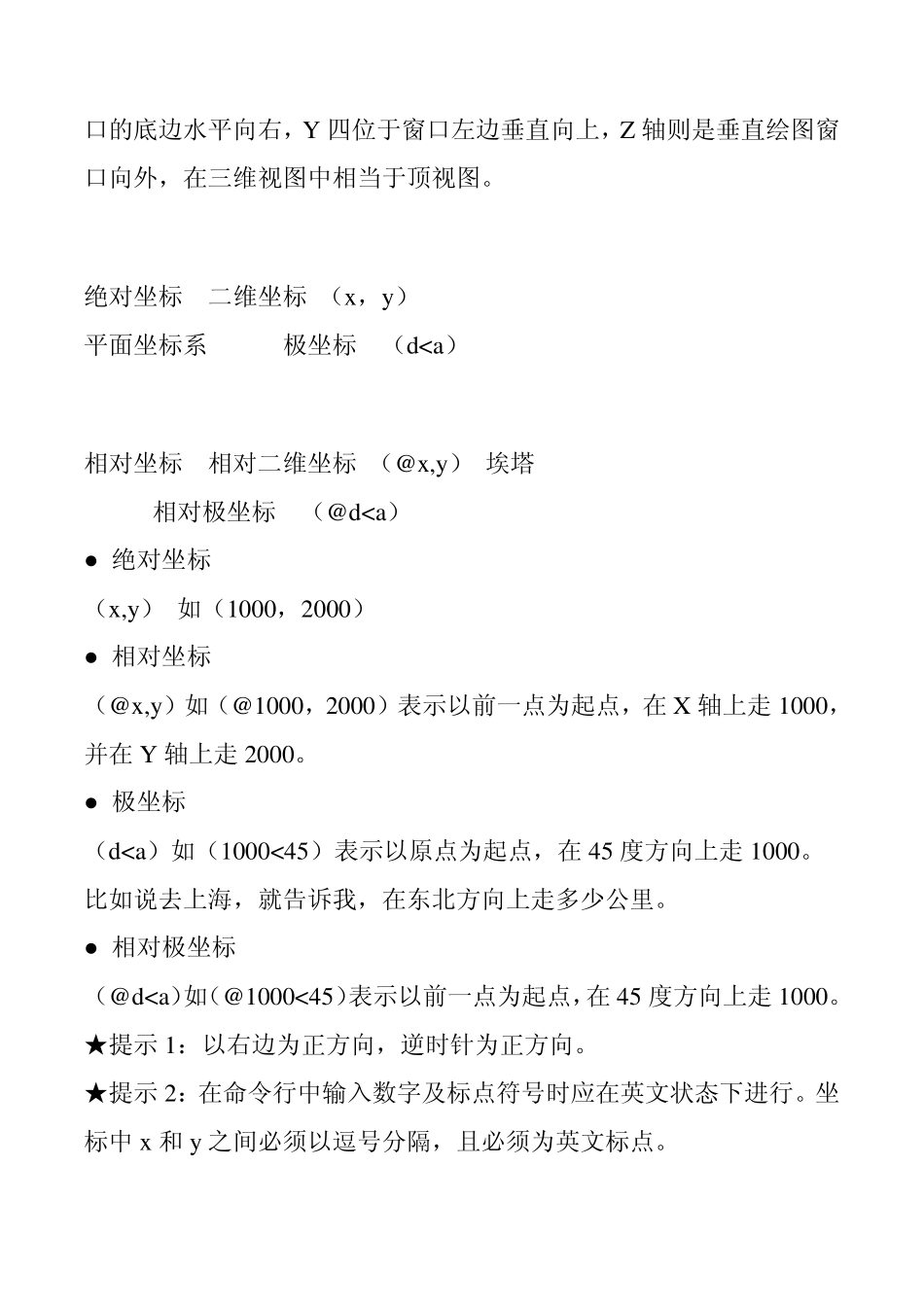

第一章 二维图形绘制的基本方法 1.1 直线的绘制 直线是图形中最常见、最简单的实体。命令是“Line”，或输入“L”按钮是 ，菜单位置是[绘图] > [直线]。 ★提示1：CAD 的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。在学习CAD 中也要将命令的英文和快捷键记下来。 ★提示2：用ESC 键中断命令，用空格键确定、完成命令，等于Enter键，等于右键结束。 ★提示3：CAD 是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。一般不像3D 需要多个命令交叉使用。 执行命令后，CAD 的提示及操作如下： （看提示） ◆ 指◆ 定第一点：输入第一点坐标◆ 后按空格键结束，◆ 或在窗口拾取一点。 ◆ 指◆ 定下一点[或放弃（U）]：输入第二点坐标◆ 后按空格键结束，◆ 或拾取一点。 ◆ 指◆ 定下一点[或放弃（U）]：如果只想绘制一条直线，◆ 就直接按空格键结束操作。如果想绘制多条直线，◆ 可在该提示符下继续输入第三点的坐标◆ 值。如果想撤消前一步操作，◆ 输入“U”，◆ 空格，◆ 取消上一步操作。 ◆ 指◆ 定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆ 就需要在该提示符下直接输入“C” ，◆ 将最后确定的一点与最初的起点连成一条闭合的图形。如果想撤消前一步操作，◆ 输入“U” 取消上一步操作。 中括号表示可选项，小括号里是命令，/表示“或” 。如何结束画线命令呢？空格，或者 Enter，或者右键确认。 ★提示 1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。 ★提示 2：要结束命令时，可按空格键或 Enter 键来确定命令的执行。也可以单击鼠标右键，在弹出的菜单里选“确认” 。 ★提示 3：要取消一个命令的执行，可在命令执行过程中按 Esc 键；使用 Esc 键还可以取消当前的对话框。 画精确的线，坐标系 下面我们先讲解进行计算机绘图的一个重要概念— — CAD 的坐标系统。 1.6 坐标系统 在使用 CAD 进行设计制图时，我们要告诉电脑把图形放到哪里，画多大。那么如何确定平面上某个点的位置，如何对图形进行表达和定位呢？这就必须涉及到坐标系和坐标的概念。它有三个垂直正交的坐标轴：X、Y、Z 轴，其交点即为坐标原点。默认情况下...
