cad外部参照详解

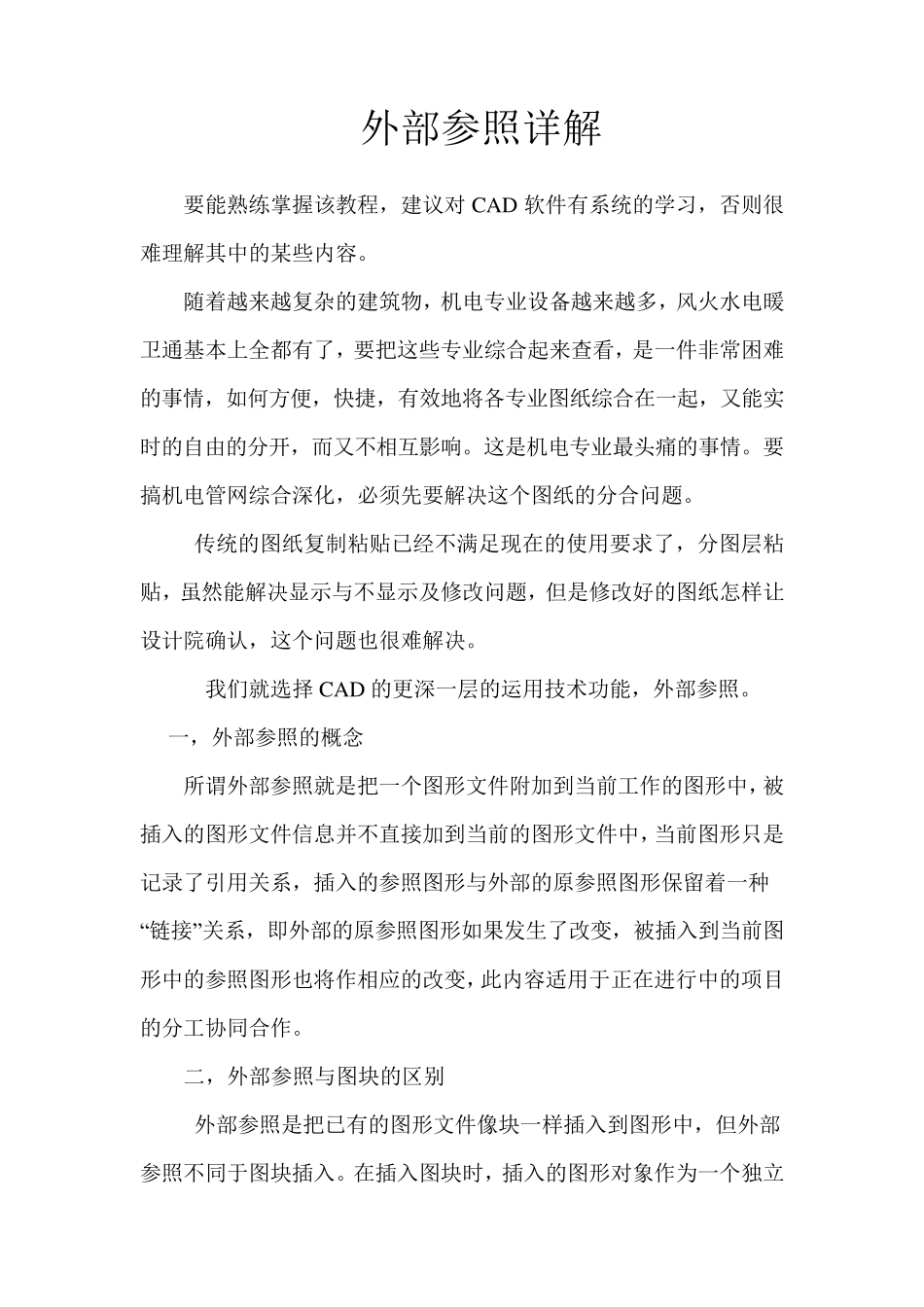

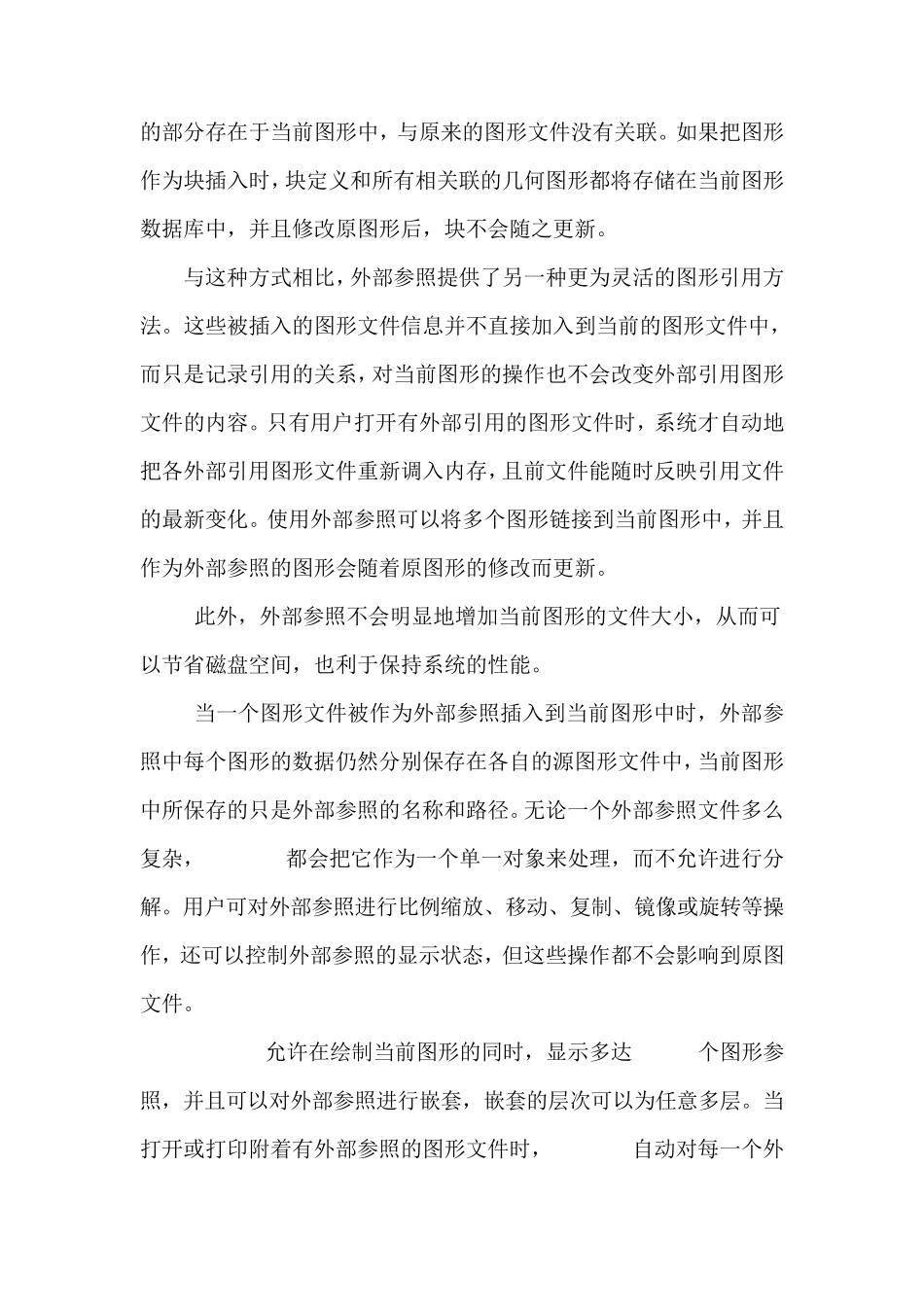

外部参照详解 要能熟练掌握该教程，建议对CAD 软件有系统的学习，否则很难理解其中的某些内容。 随着越来越复杂的建筑物，机电专业设备越来越多，风火水电暖卫通基本上全都有了，要把这些专业综合起来查看，是一件非常困难的事情，如何方便，快捷，有效地将各专业图纸综合在一起，又能实时的自由的分开，而又不相互影响。这是机电专业最头痛的事情。要搞机电管网综合深化，必须先要解决这个图纸的分合问题。 传统的图纸复制粘贴已经不满足现在的使用要求了，分图层粘贴，虽然能解决显示与不显示及修改问题，但是修改好的图纸怎样让设计院确认，这个问题也很难解决。 我们就选择 CAD 的更深一层的运用技术功能，外部参照。 一，外部参照的概念 所谓外部参照就是把一个图形文件附加到当前工作的图形中，被插入的图形文件信息并不直接加到当前的图形文件中，当前图形只是记录了引用关系，插入的参照图形与外部的原参照图形保留着一种“链接”关系，即外部的原参照图形如果发生了改变，被插入到当前图形中的参照图形也将作相应的改变，此内容适用于正在进行中的项目的分工协同合作。 二，外部参照与图块的区别 外部参照是把已有的图形文件像块一样插入到图形中，但外部参照不同于图块插入。在插入图块时，插入的图形对象作为一个独立的部分存在于当前图形中，与原来的图形文件没有关联。如果把图形作为块插入时，块定义和所有相关联的几何图形都将存储在当前图形数据库中，并且修改原图形后，块不会随之更新。 与这种方式相比，外部参照提供了另一种更为灵活的图形引用方法。这些被插入的图形文件信息并不直接加入到当前的图形文件中，而只是记录引用的关系，对当前图形的操作也不会改变外部引用图形文件的内容。只有用户打开有外部引用的图形文件时，系统才自动地把各外部引用图形文件重新调入内存，且前文件能随时反映引用文件的最新变化。使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。 此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。 当一个图形文件被作为外部参照插入到当前图形中时，外部参照中每个图形的数据仍然分别保存在各自的源图形文件中，当前图形中所保存的只是外部参照的名称和路径。无论一个外部参照文件多么复杂，AutoCAD都会把它作为一个单一对象来处理，而不允许进行分解。用户可对外部参照进行比例缩放、移动、复...
