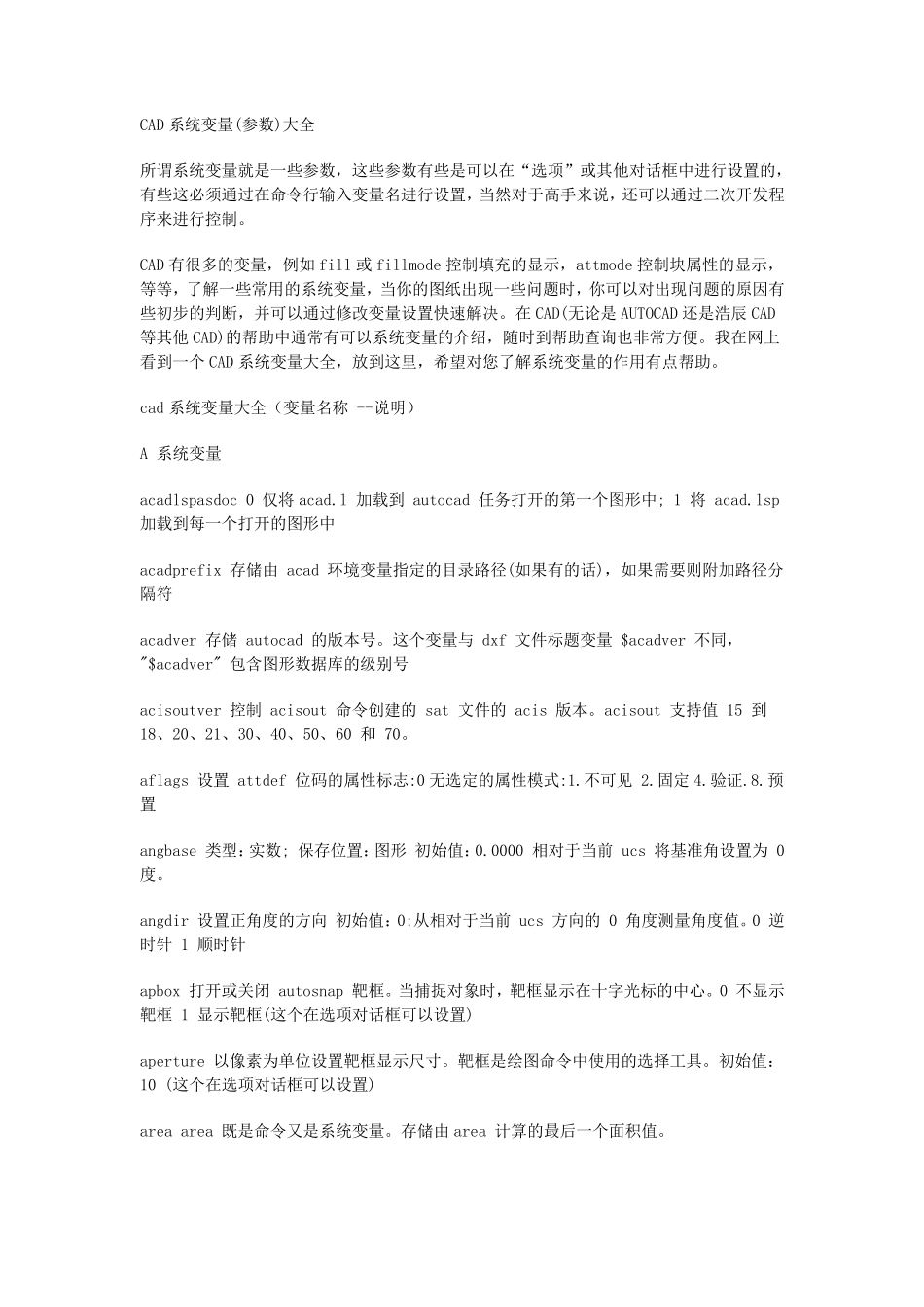

CAD系统变量参数大全

CAD 系统变量(参数)大全 所谓系统变量就是一些参数，这些参数有些是可以在“选项”或其他对话框中进行设置的，有些这必须通过在命令行输入变量名进行设置，当然对于高手来说，还可以通过二次开发程序来进行控制。 CAD 有很多的变量，例如 fill 或 fillmode 控制填充的显示，attmode 控制块属性的显示，等等，了解一些常用的系统变量，当你的图纸出现一些问题时，你可以对出现问题的原因有些初步的判断，并可以通过修改变量设置快速解决。在CAD(无论是AUTOCAD 还是浩辰 CAD等其他 CAD)的帮助中通常有可以系统变量的介绍，随时到帮助查询也非常方便。我在网上看到一个 CAD 系统变量大全，放到这里，希望对您了解系统变量的作用有点帮助。 cad 系统变量大全（变量名称 --说明） A 系统变量 acadlspasdoc 0 仅将acad.l 加载到 autocad 任务打开的第一个图形中; 1 将 acad.lsp 加载到每一个打开的图形中 acadprefix 存储由 acad 环境变量指定的目录路径(如果有的话)，如果需要则附加路径分隔符 acadver 存储 autocad 的版本 号 。这个变量与 dxf 文 件 标 题变量 $acadver 不 同 ，"$acadver" 包 含 图形数据 库 的级 别 号 acisoutver 控制 acisout 命令创 建 的 sat 文 件 的 acis 版本 。acisout 支 持 值 15 到 18、 20、 21、 30、 40、 50、 60 和 70。 aflags 设置 attdef 位 码 的属性标 志 :0 无选定的属性模 式 :1.不 可见 2.固 定4.验 证 .8.预置 angbase 类 型 ： 实 数; 保 存位 置： 图形 初始 值 ： 0.0000 相 对于当前 ucs 将基 准 角 设置为 0 度 。 angdir 设置正 角 度 的方向 初始 值 ： 0;从 相 对于当前 ucs 方向 的 0 角 度 测 量角 度 值 。0 逆时针 1 顺 时针 apbox 打开或关 闭 autosnap 靶 框。当捕 捉 对象 时，靶 框显示在十 字 光 标 的中心 。0 不 显示靶 框 1 显示靶 框(这个在选项对话框可以设置) aperture 以像 素 为 单 位 设置靶 框显示尺 寸 。靶 框是绘 图命令中使 用的选择 工 具 。初始 值 ：10 (这个在选项对话框可以设置) area area 既 是命令又 是系统变量。存储由area 计 算 的最 后 一个面 积 值 。 attdia 控 制 insert 命 令 是 否 使 用 对 话 框 用 于 属 性 值 的...
