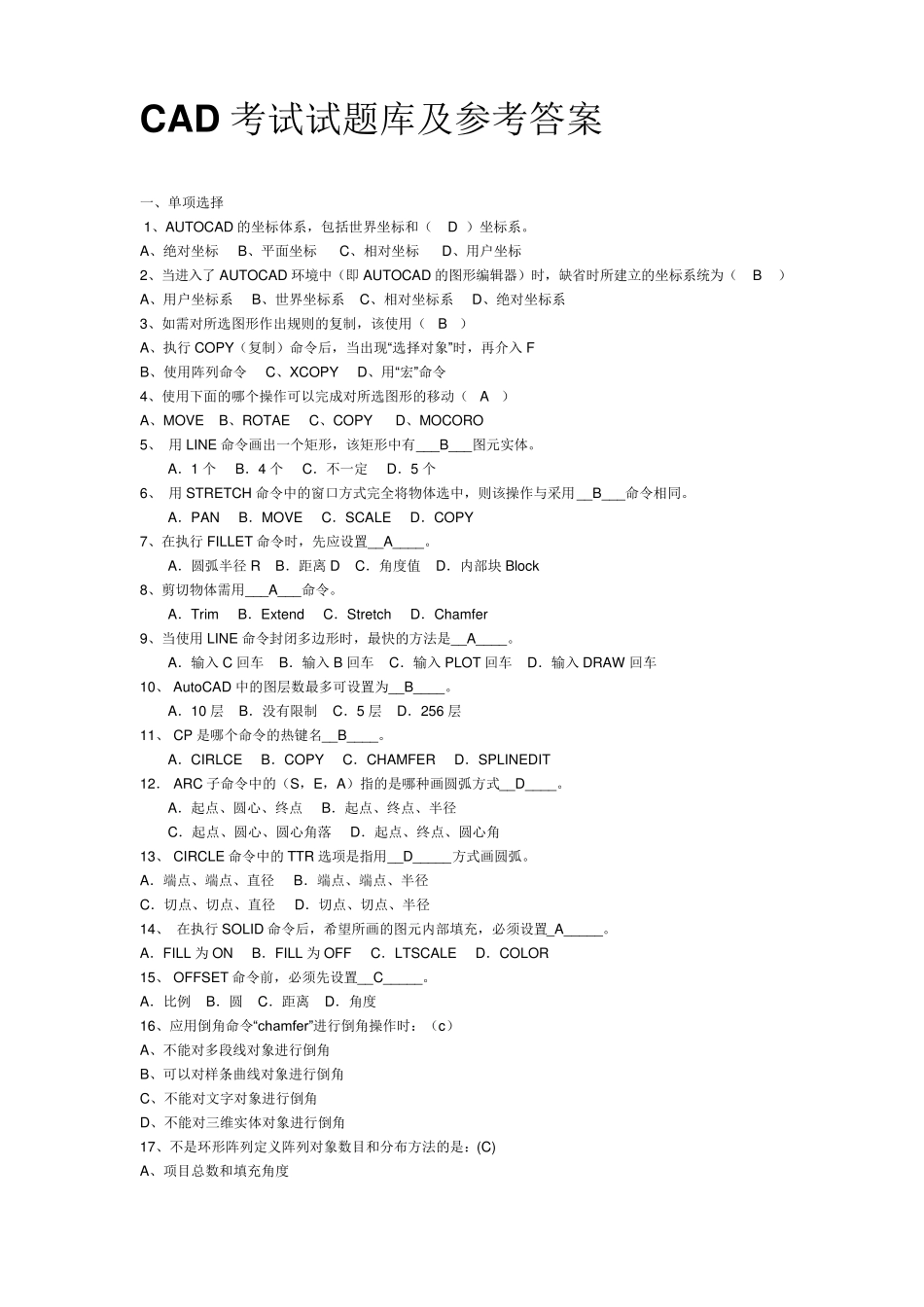

CAD考试试题库及参考答案

C A D 考试试题库及参考答案 一、单项选择 1、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。 A、绝对坐标 B、平面坐标 C、相对坐标 D、用户坐标 2、当进入了 AUTOCAD 环境中（即 AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A、用户坐标系 B、世界坐标系 C、相对坐标系 D、绝对坐标系 3、如需对所选图形作出规则的复制，该使用（ B ） A、执行 COPY（复制）命令后，当出现“选择对象”时，再介入 F B、使用阵列命令 C、XCOPY D、用“宏”命令 4、使用下面的哪个操作可以完成对所选图形的移动（ A ） A、MOVE B、ROTAE C、COPY D、MOCORO 5、 用 LINE 命令画出一个矩形，该矩形中有___B___图元实体。 A．1 个 B．4 个 C．不一定 D．5 个 6、 用 STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。 A．PAN B．MOVE C．SCALE D．COPY 7、在执行 FILLET 命令时，先应设置__A____。 A．圆弧半径 R B．距离 D C．角度值 D．内部块 Block 8、剪切物体需用___A___命令。 A．Trim B．Extend C．Stretch D．Chamfer 9、当使用 LINE 命令封闭多边形时，最快的方法是__A____。 A．输入 C 回车 B．输入 B 回车 C．输入 PLOT 回车 D．输入 DRAW 回车 10、 AutoCAD 中的图层数最多可设置为__B____。 A．10 层 B．没有限制 C．5 层 D．256 层 11、 CP 是哪个命令的热键名__B____。 A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT 12． ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D____。 A．起点、圆心、终点 B．起点、终点、半径 C．起点、圆心、圆心角落 D．起点、终点、圆心角 13、 CIRCLE 命令中的 TTR 选项是指用__D_____方式画圆弧。 A．端点、端点、直径 B．端点、端点、半径 C．切点、切点、直径 D．切点、切点、半径 14、 在执行 SOLID 命令后，希望所画的图元内部填充，必须设置_A_____。 A．FILL 为 ON B．FILL 为 OFF C．LTSCALE D．COLOR 15、 OFFSET 命令前，必须先设置__C_____。 A．比 例 B．圆 C．距离 D．角度 16、应用倒 角命令“chamfer”进行倒 角操作时： （c） A、不能 对多段 线 对象进行倒 角 B、可以对样 条 曲 线 对象进行倒 角 C、不能 对文 字 对象进行倒 角 D、不能 对三 维 实体对象进行倒 角 17、不是...
