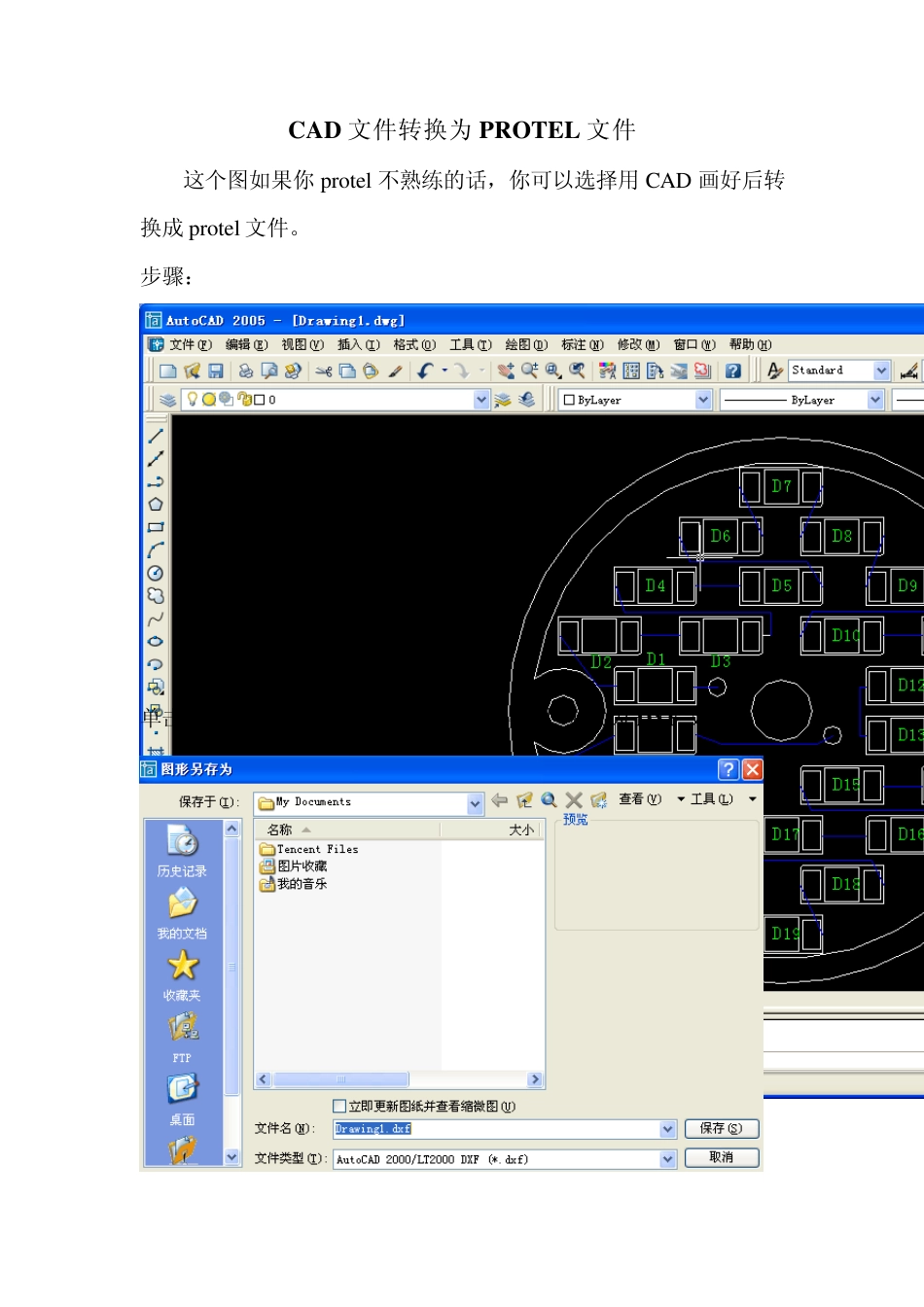

CAD转换PROTEL_第1页
1/7

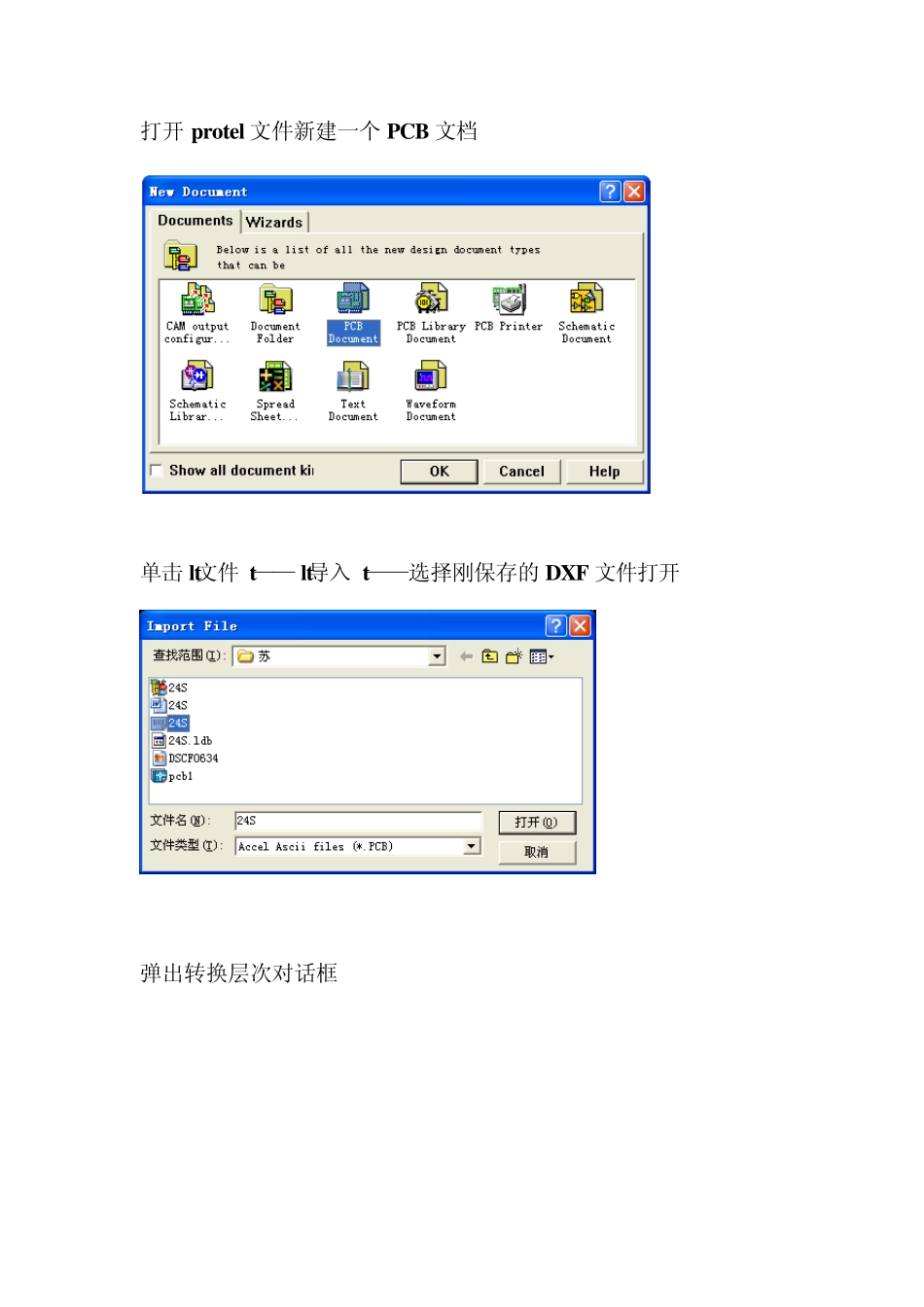

CAD转换PROTEL_第2页
2/7
CAD转换PROTEL_第3页
3/7
CAD 文件转换为PROTEL 文件 这个图如果你protel 不熟练的话,你可以选择用CAD 画好后转换成protel 文件。 步骤: 单击<文件>——<另存为>——将<文件类型>更改为DXF 文件 打开protel 文件新建一个PCB 文档 单击<文件>——<导入>——选择刚保存的 DXF 文件打开 弹出转换层次对话框 可以先不做修改,在之后的PCB 文档中修改层面。 文字转换会发生变化 CAD 中文字使用(txt)格式后会转换成如下内容,你可以手动的进行调整(删除)。 手动修改层面信息 板边缘——keepoutlayer 丝网印——topoverlay等等 自制使用元件封装 点击————添加自制封装所在的元件库 点击放置元件到PCB 上对应位置后删除多余部分后将导线重新连接 设置规则 点击<设计>——<规则>将 Rou ting 改为 0.3 以上 Width 改为适合的线宽
