CalibreDRC和LVS验证总结

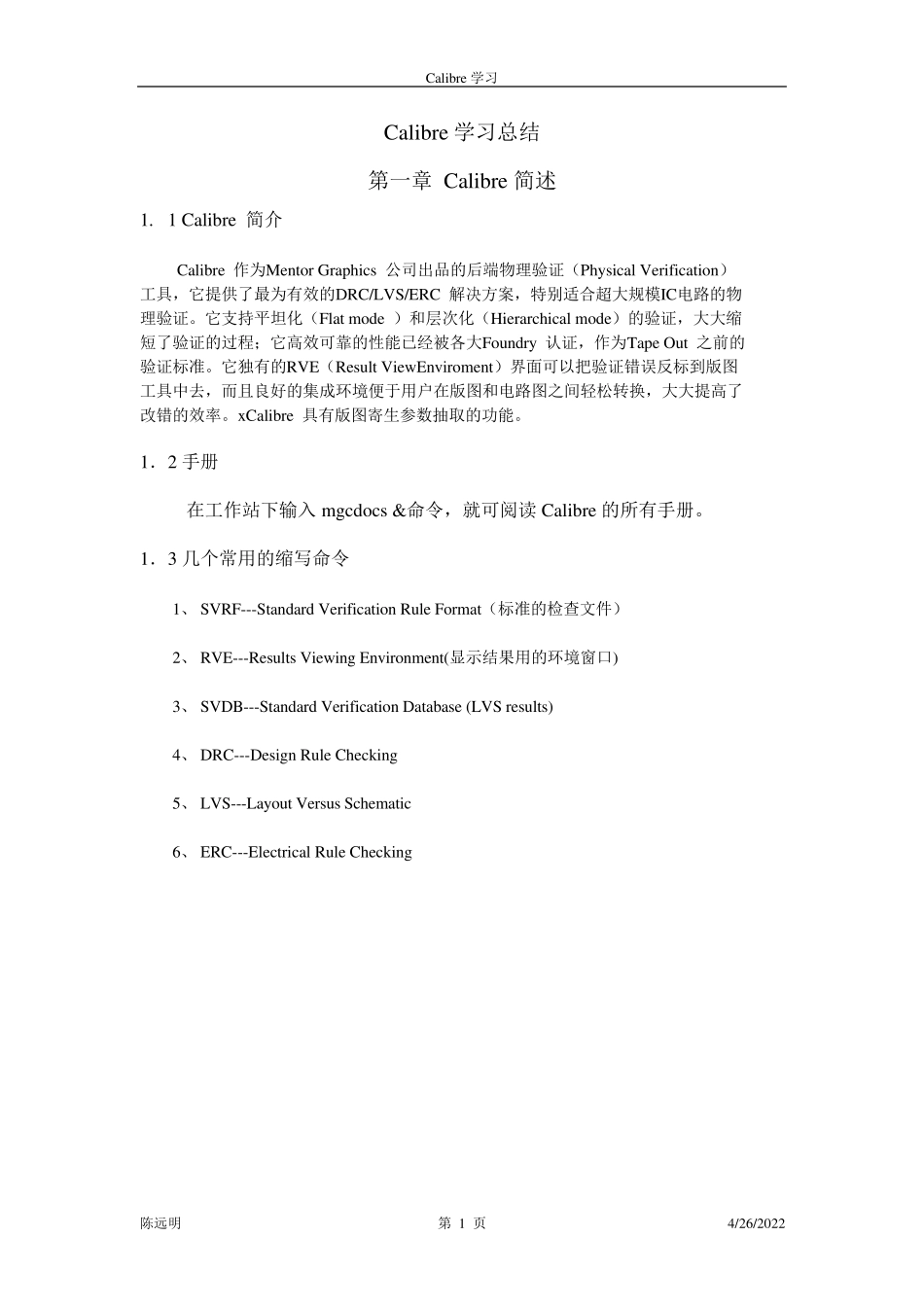

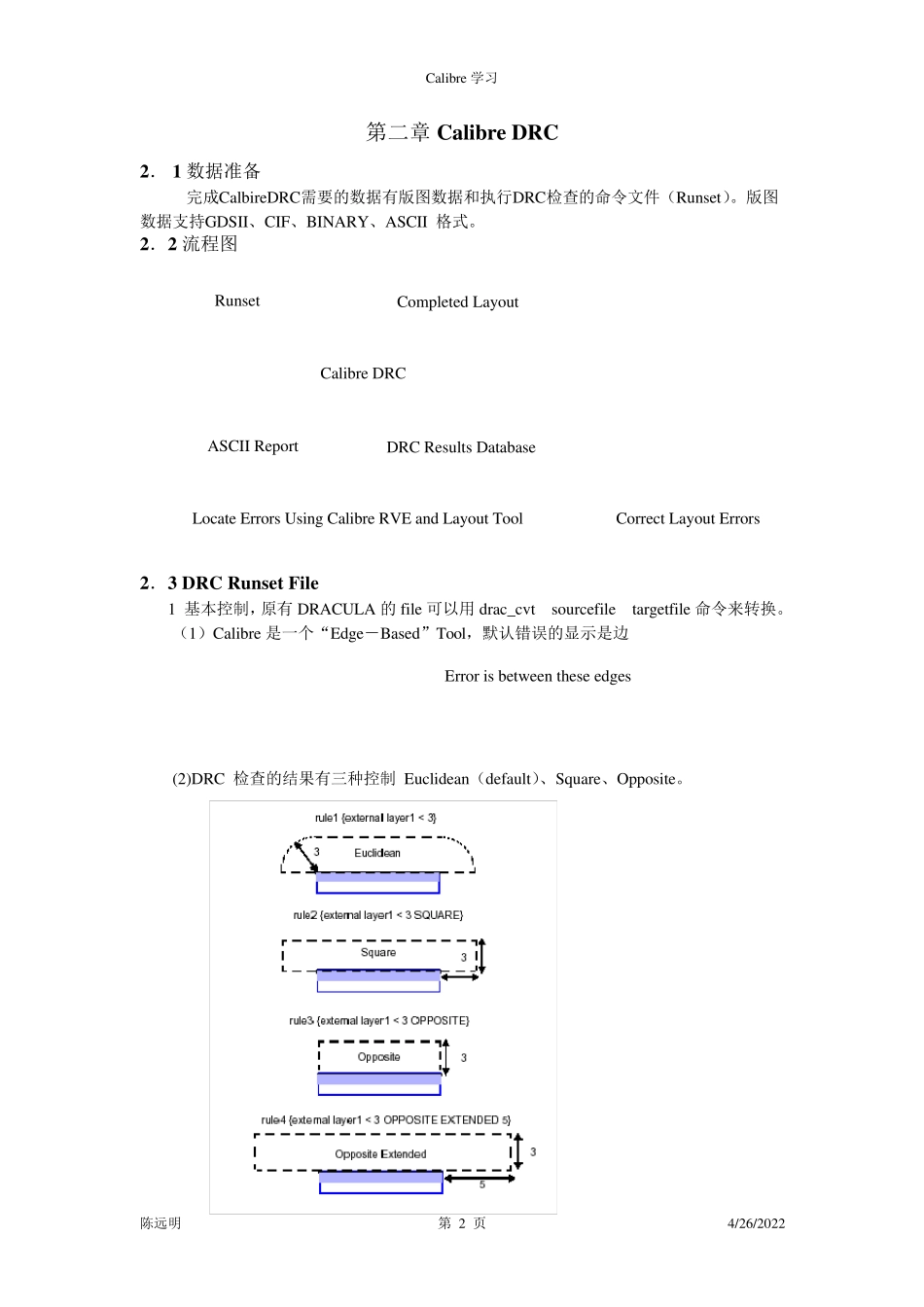

Calibre 学 习 陈 远 明 第 1 页 4/26/2022 Calibre 学 习 总 结 第 一 章 Calibre 简 述 1. 1 Calibre 简 介 Calibre 作 为 Mentor Graphics 公 司 出 品 的 后 端 物 理 验 证 （ Physical Verification） 工 具 ， 它 提 供 了 最 为 有 效 的 DRC/LVS/ERC 解 决 方 案 ， 特 别 适 合 超 大 规 模 IC电 路 的 物 理 验 证 。 它 支 持 平 坦 化 （ Flat mode ） 和 层 次 化 （ Hierarchical mode） 的 验 证 ， 大 大 缩 短 了 验 证 的 过 程 ； 它 高 效 可 靠 的 性 能 已 经 被 各 大 Foundry 认 证 ， 作 为 Tape Out 之 前 的 验 证 标 准 。 它 独 有 的 RVE（ Result ViewEnviroment） 界 面 可 以 把 验 证 错 误 反 标 到 版 图 工 具 中 去 ， 而 且 良 好 的 集 成 环 境 便 于 用 户 在 版 图 和 电 路 图 之 间 轻 松 转 换 ， 大 大 提 高 了 改 错 的 效 率 。 xCalibre 具 有 版 图 寄 生 参 数 抽 取 的 功 能 。 1． 2 手 册 在 工 作 站 下 输 入 mgcdocs &命令， 就可 阅读Calibre 的 所有 手 册 。 1． 3 几个常用 的 缩 写命令 1、 SVRF---Standard Verification Rule Format（ 标 准 的 检查文件） 2、 RVE---Results Viewing Environment(显示结 果用 的 环 境 窗口) 3、 SVDB---Standard Verification Database (LVS results) 4、 DRC---Design Rule Checking 5、 LVS---Layout Versus Schematic 6、 ERC---Electrical Rule Checking Calibre 学习 陈远明 第 2 页 4/26/2022 第二章Calibre DRC 2． 1 数据准备 完成CalbireDRC需要的数据有版图数据和执行DRC检查的命令文件（Runset）。版图数据支持GDSII、CIF、BINARY、ASCII 格式。 2．2 流程图 2．3 DRC Ru nset File 1 基本控制，原有DRACULA 的file 可以用drac_cvt sourcefile targetfile 命令来转换。 （1）Calibre 是一个“Edge－Based”Tool，默认错误的显示是边 (2)DRC 检查的结果有三种控制 Euclidean（default）、Square、Opposite。 Runset Completed Layout Calibre DRC ASCII Report DRC Results Databas...
