Calibre后仿操作步骤

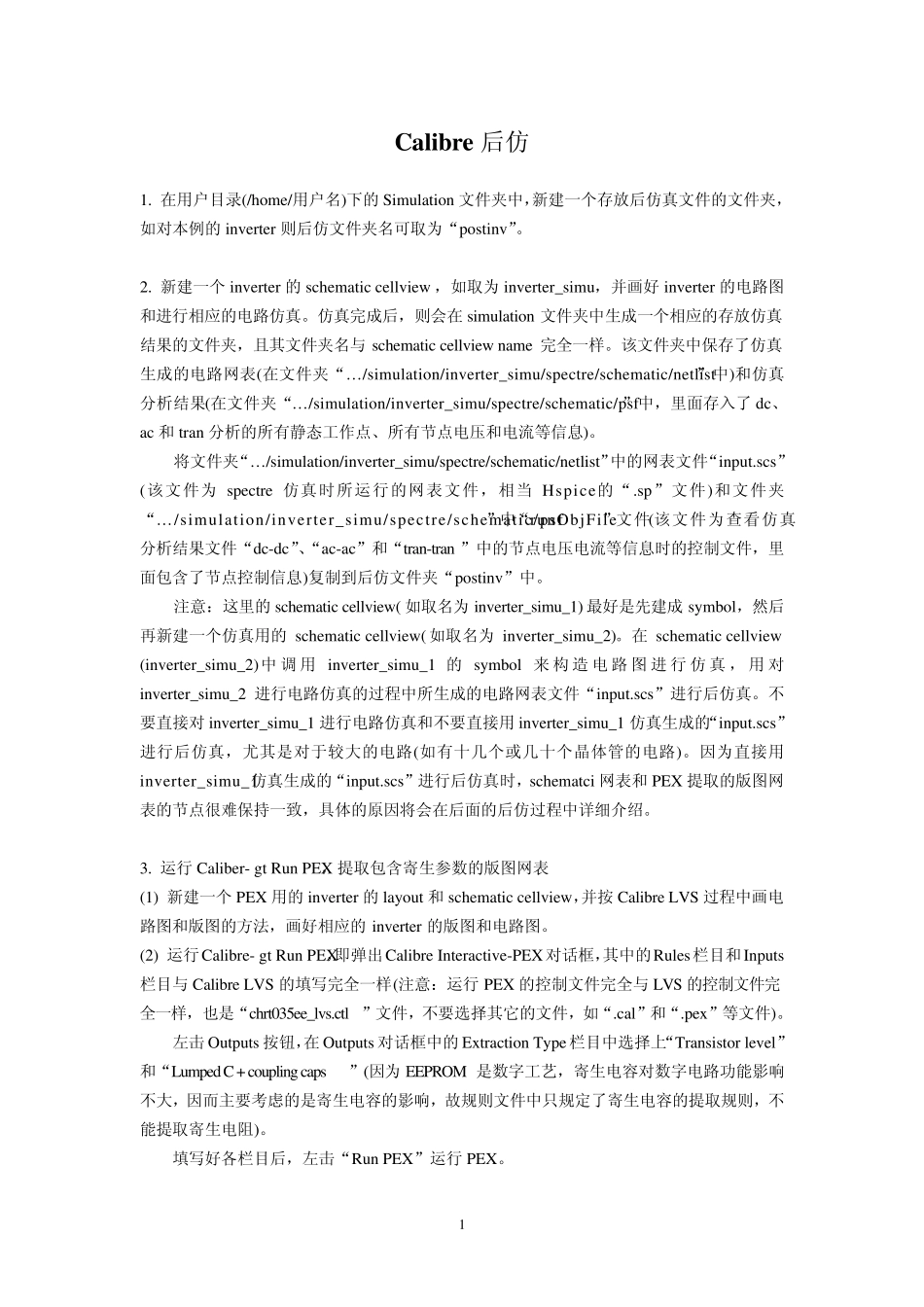

Calibr e 后仿 1. 在用户目录(/home/用户名)下的Simulation 文件夹中，新建一个存放后仿真文件的文件夹，如对本例的inverter 则后仿文件夹名可取为“postinv”。 2. 新建一个inverter 的schematic cellview ，如取为inverter_simu，并画好 inverter 的电路图和进行相应的电路仿真。仿真完成后，则会在simulation 文件夹中生成一个相应的存放仿真结果的文件夹，且其文件夹名与 schematic cellview name 完全一样。该文件夹中保存了仿真生成的电路网表(在文件夹“… /simulation/inverter_simu/spectre/schematic/netlist”中)和仿真分析结果(在文件夹“… /simulation/inverter_simu/spectre/schematic/psf”中，里面存入了 dc、ac 和 tran 分析的所有静态工作点、所有节点电压和电流等信息)。 将文件夹“… /simulation/inverter_simu/spectre/schematic/netlist”中的网表文件“input.scs”(该文件为spectre 仿真时所运行的网表文件，相当 Hspice的“.sp”文件)和文件夹“… /simulation/inverter_simu/spectre/schematic/psf”中“runObjFile”文件(该文件为查看仿真分析结果文件“dc-dc”、“ac-ac”和“tran-tran ”中的节点电压电流等信息时的控制文件，里面包含了节点控制信息)复制到后仿文件夹“postinv”中。 注意：这里的schematic cellview( 如取名为inverter_simu_1) 最好是先建成 symbol，然后再新建一个仿真用的schematic cellview( 如取名为inverter_simu_2)。在schematic cellview (inverter_simu_2)中调 用inverter_simu_1 的symbol 来 构 造 电 路 图 进 行 仿真，用对inverter_simu_2 进行电路仿真的过程中所生成的电路网表文件“input.scs”进行后仿真。不要直接对inverter_simu_1 进行电路仿真和不要直接用inverter_simu_1 仿真生成的“input.scs”进行后仿真，尤其是对于较大的电路(如有十几个或几十个晶体管的电路)。因为直接用inverter_simu_1仿真生成的“input.scs”进行后仿真时，schematci 网表和 PEX 提取的版图网表的节点很难保持一致，具体的原因将会在后面的后仿过程中详细介绍。 3. 运行 Caliber->Run PEX，提取包含寄生参数的版图网表 (1) 新建一个PEX 用的inverter 的layout 和 schematic cellview，并按 Calibre LVS 过程中画电路图和版图的方法，画好相应的inverter 的版图和电路图。 (2) 运行Calibre->Run PEX，即弹出Calibre In...
