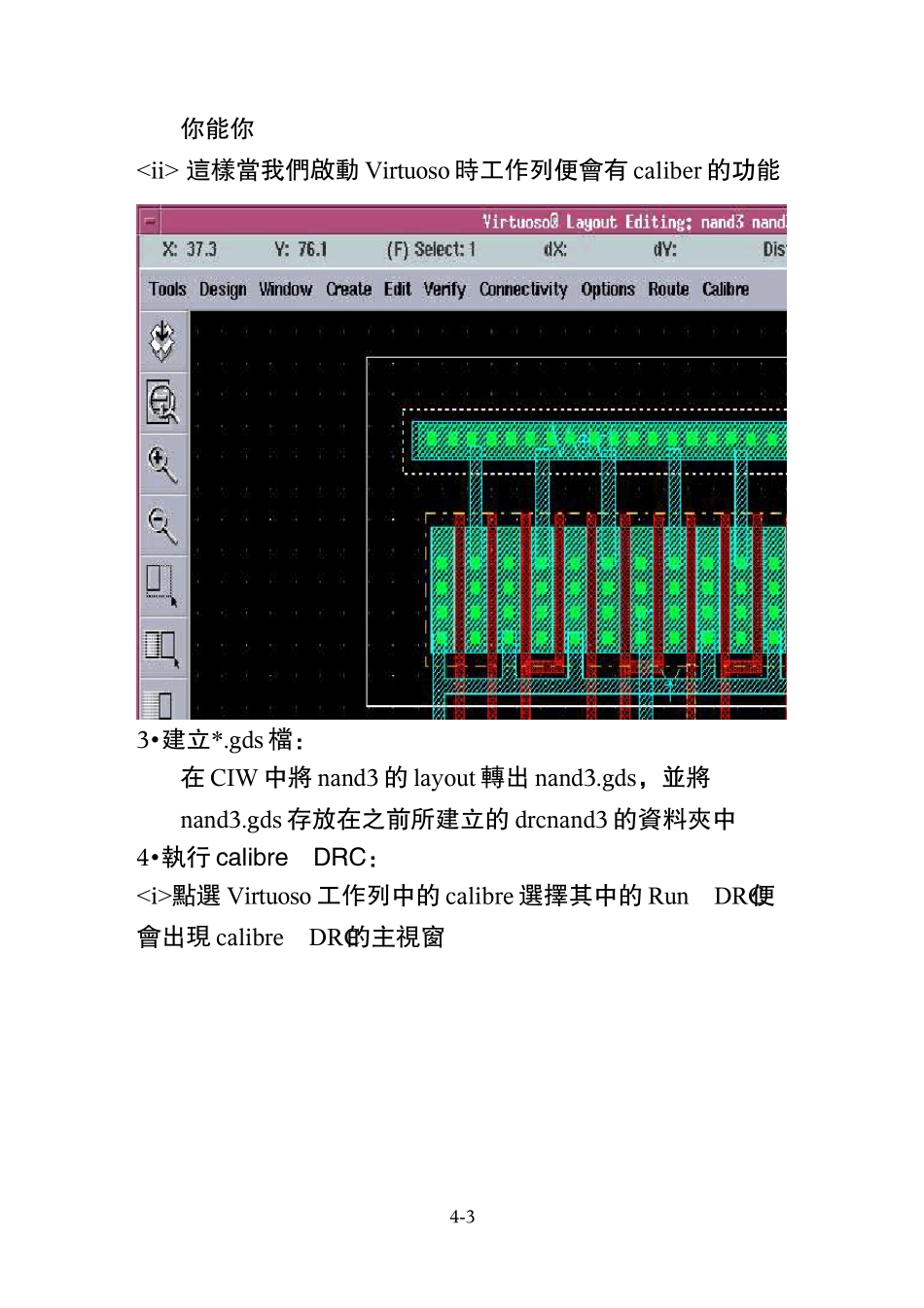

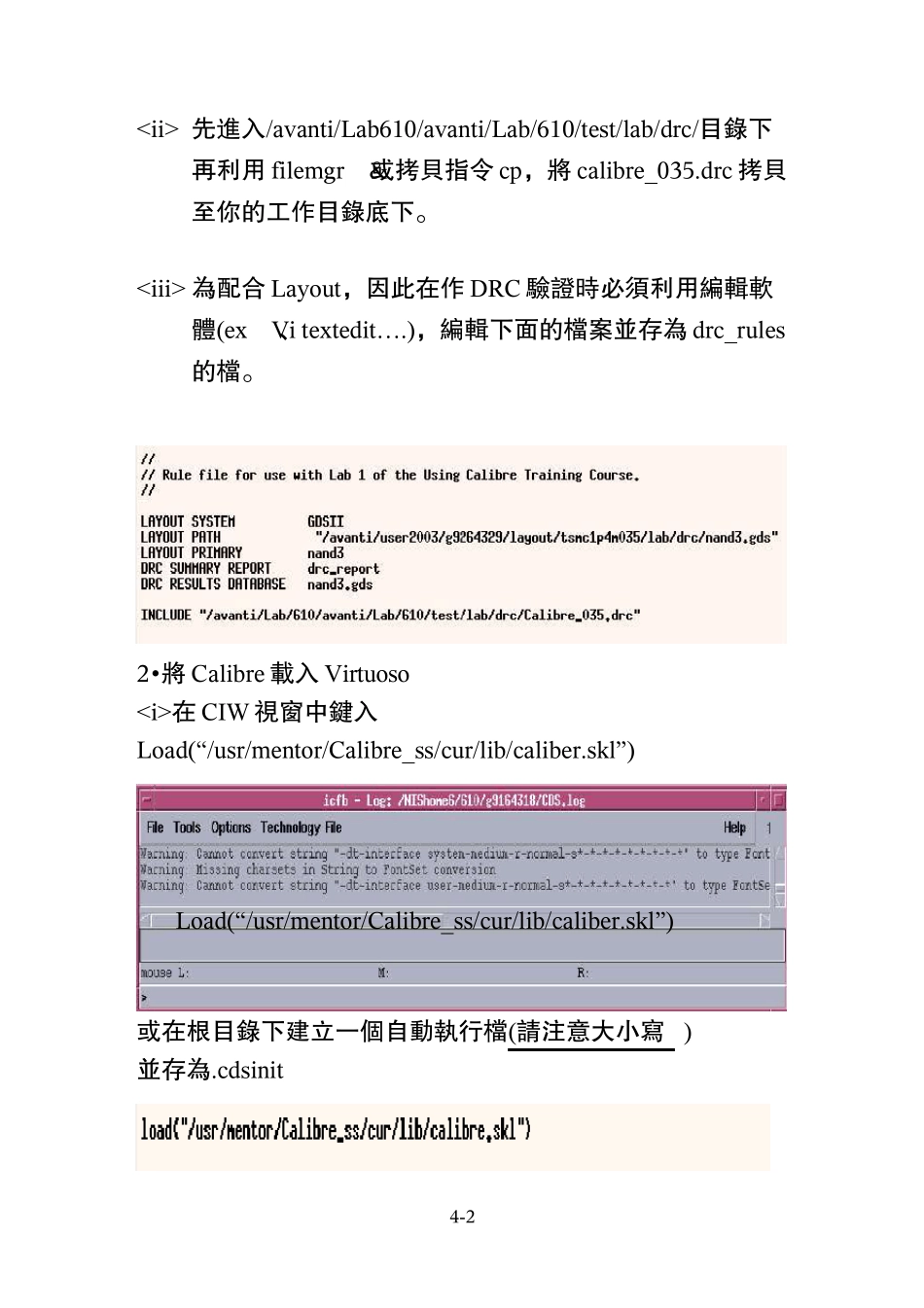

Lab-4. Calibre –DRC 與 LVS I•目的：實習六是介紹一個大部分業界所使用的一套佈局驗證的軟體―Calibre（為 Mentor 公司之產品），Calibre 是被世界上大多數的 IC 設計公司做為 sign-off 的憑據，適合做大型電路的驗證。Calibre 和 Dracu la、Div a 有許多不同之處。Calibre 是一套類似 Div a 的驗證軟體，但其嚴謹度與考靠性遠優於 Div a，這也是大家為何要使用 Dracu la 的原因，但 Dracu la 的操作不易，且無法做 on-line 的驗證。但 Calibre 改進了這些缺點，不但操作簡易，更可搭配 Virtu oso 或其他 lay ou t 軟體做線上的驗證，由於 Calibre 的已被大多數的公司所採用，因此 CIC也將轉向支援 Calibre 的技術而漸漸取代 Dracu la。本實習的目的是要將前一實習的電路，經過 Calibre 的佈局驗證後，以便能將此 Lay ou t 送去製造。而本實習將延續實習四的 Lay ou t 為實例，藉此介紹整個 Dracu la 的操作流程。II•DRC（Design Rule Check）：1•建立子目錄、拷貝 calibre_035.drc 檔及撰寫 DRC 的主要檔案：因為作 DRC 佈局驗證時會造出非常多檔案，因此在此強烈建議建立一個屬於此 Lay ou t 作 DRC 時之新目錄夾，也就是說在你的根目錄下鍵入 mkdir 0.35然後再進入0.35 的 資 料 夾 內 , 即 鍵 入 cd 0.35, 再 鍵 入 mkdirdrcnand3，建立一個名為 drcnand3 的子目錄 。..4-1 先進入/avanti/Lab610/avanti/Lab/610/test/lab/drc/目錄下再利用 filemgr &或拷貝指令 cp，將 calibre_035.drc 拷貝至你的工作目錄底下。 為配合 Layout，因此在作 DRC 驗證時必須利用編輯軟體(ex Vi、textedit….)，編輯下面的檔案並存為 drc_rules的檔。2•將 Calibre 載入 Virtuoso在 CIW 視窗中鍵入Load(“/usr/mentor/Calibre_ss/cur/lib/caliber.skl”)或在根目錄下建立一個自動執行檔( 請注意大小寫 ) 並存為.cdsinit4-2Load(“/usr/mentor/Calibre_ss/cur/lib/caliber.skl”)你能你 這樣當我們啟動 Virtu oso 時工作列便會有 caliber 的功能3•建立*.gds 檔：在 CIW 中將 nand3 的 lay ou t 轉出 nand3.gds，並將nand3.gds 存放在之前所建立的 drcnand3 的資料夾中4•執行 calibre DRC：點選 Virtu oso 工作列中的 calibre 選擇其中的 Ru n DRC便會出現 calibre DRC的主視窗4-...
