CAM350导入PCB文件的方法

CAM350导入PCB文件的方法_第1页
1/7
CAM350导入PCB文件的方法_第2页
2/7
CAM350导入PCB文件的方法_第3页
3/7

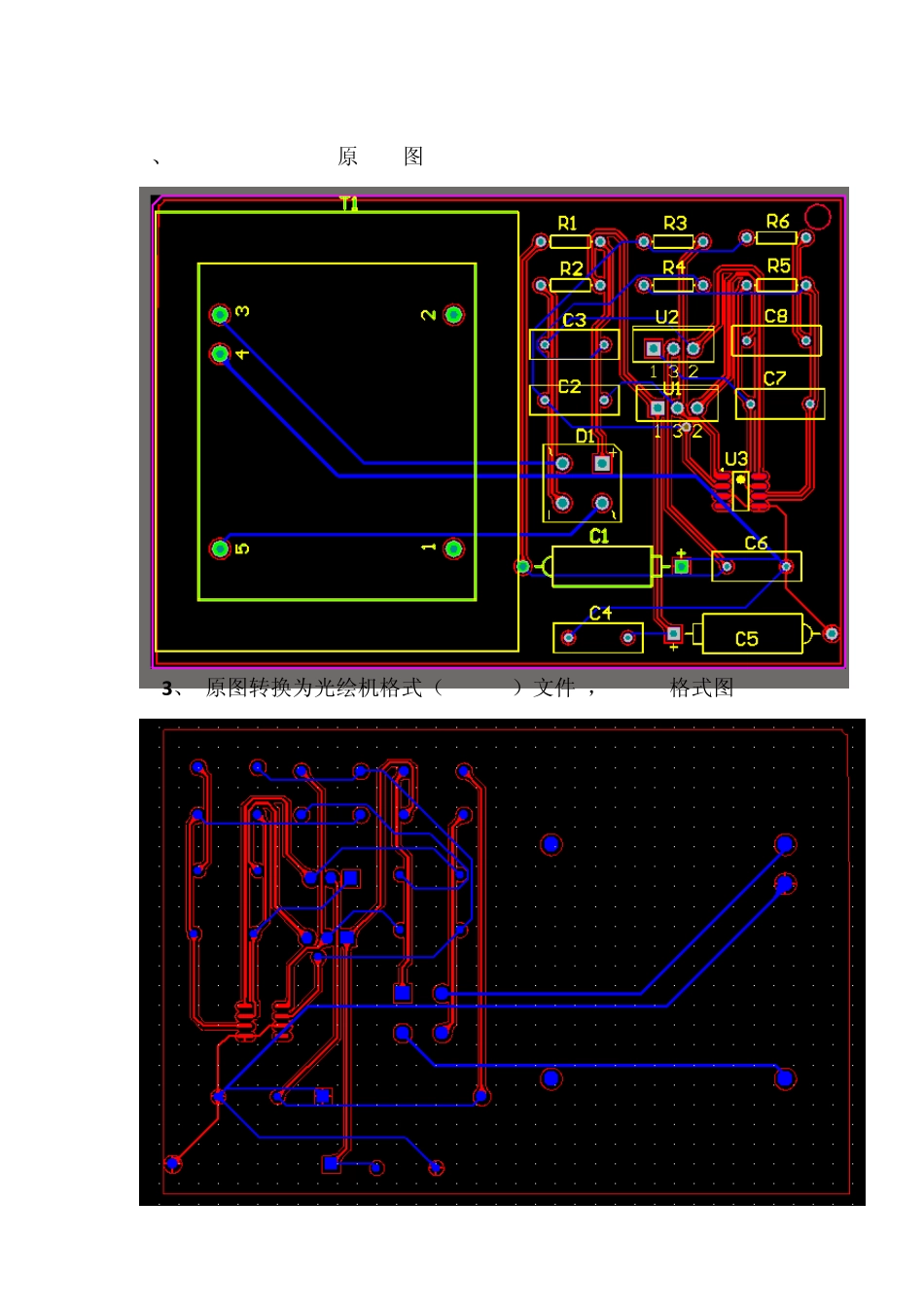

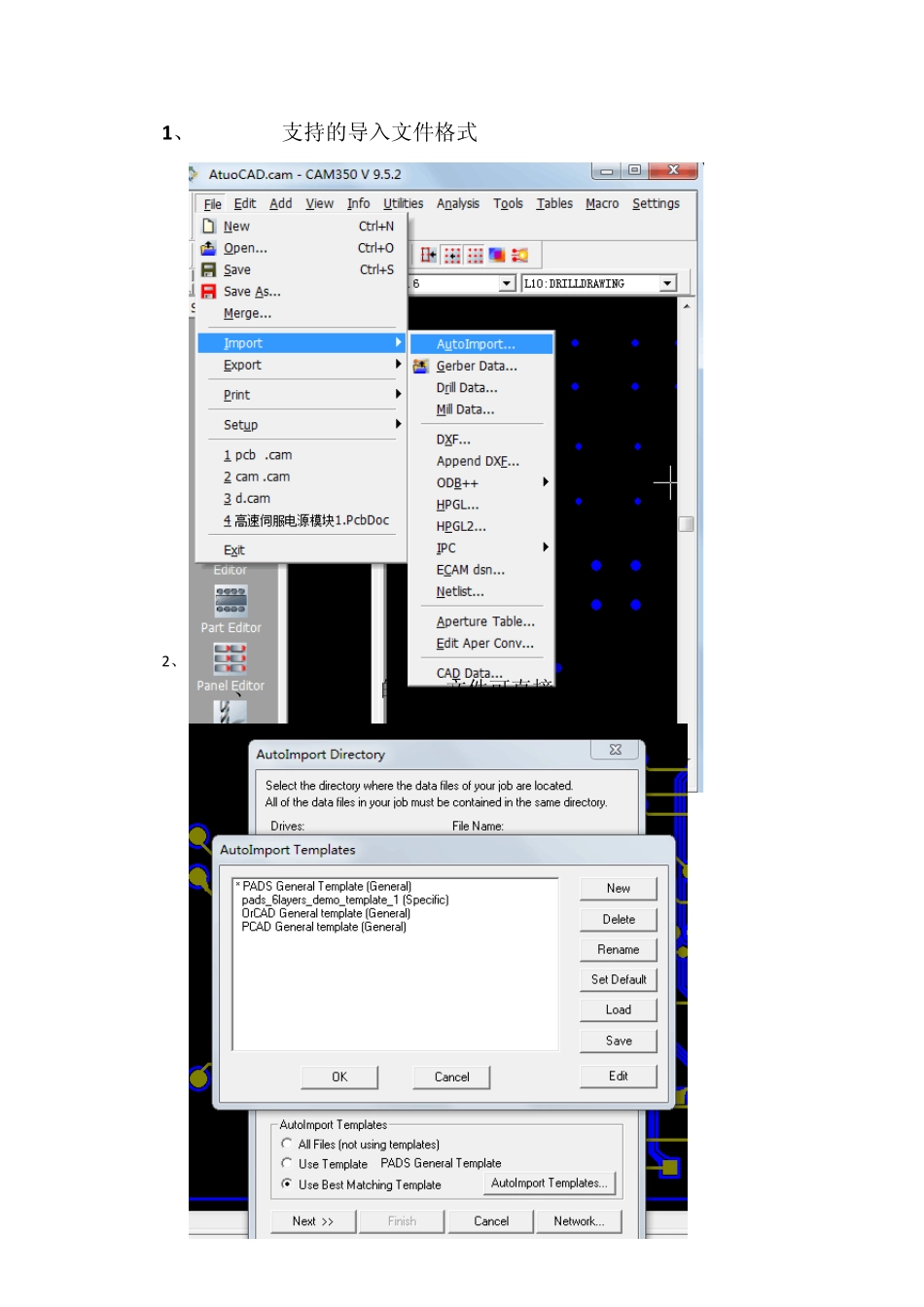

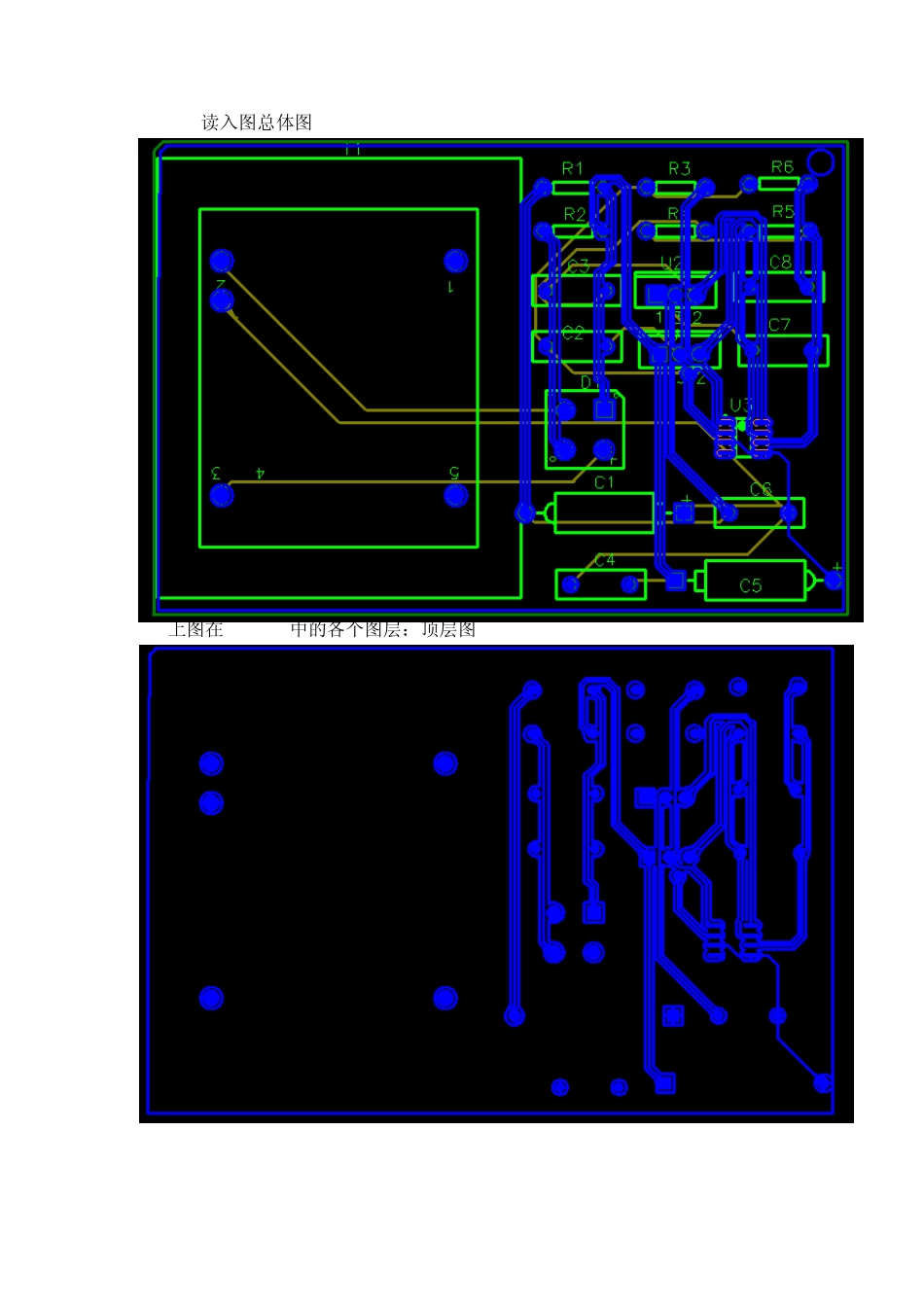

1、 CAM350 支持的导入文件格式 2 、 PADS、ORCAD、PCAD的 PCB文件可直接导入 2、Altium Desiner 原 PCB图 3、 原图转换为光绘机格式(Gerber)文件 ,*.CAM格式图 CAM350读入图总体图 上图在 CAM350中的各个图层:顶层图 底层图 底层焊盘 4、 Atium Desinger 中 PCB 文件转换为 CAD 文件即 *.DXF格式文件图 顶层元件图 顶层线路图 底层线路图 底层焊点 五、总结:CAM350软件支持 PADS、ORCAD、PCAD的 PCB文件的直接导入,同时也支持*.DXF格式的 AutoCAD文件的读入和识别,对于protel,DXP以及 Altium Designer 系列的 PCB文件,需要在其软件平台上将 PCB文件转换为*.CAM格式的光绘文件,之后就可以顺利导入识别了。
