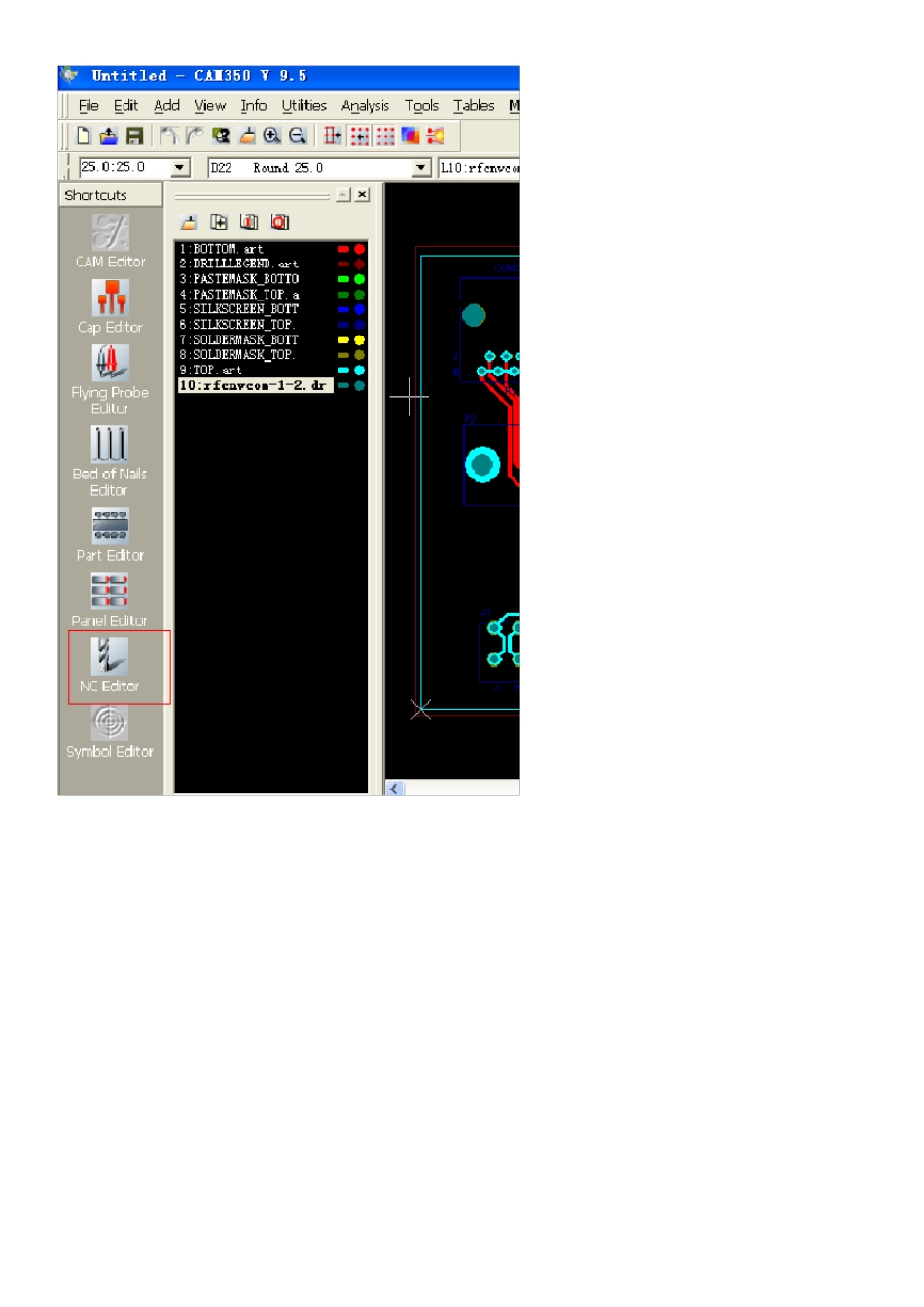

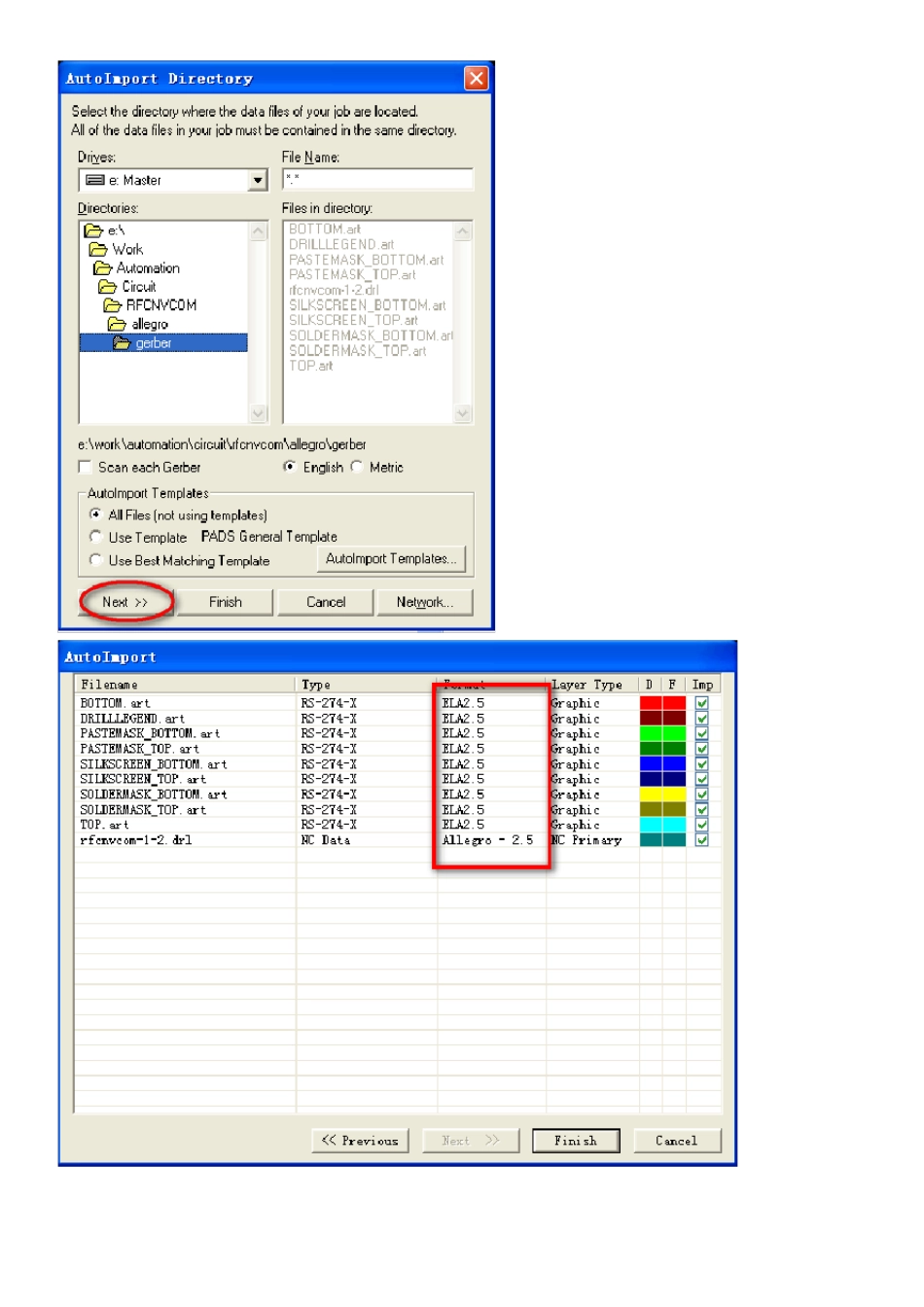

CAM350 锣带制作过程 先导入 Gerber,进行 NC 设置: 接下来设置管位和刀具尺寸,注意单位选的是mm 。(注:也可以在菜单Settint->UNIT..里设置单位): 确认当前工作层是新建的rou tmil 层,然后在板厂规定的位置加管位(视具体情况): 接下来开始创建锣带,有两种方法。 方法一:手动创建锣带 沿着Ou tline 画MIL path: 画完,点右键确定。后效果如下: 注意状态栏的提示: 导出 ROU: 就可以了。 方法二:从Gerber 中自动创建锣带。这要在从PCB 出Gerber 时单独出一个要做锣带的边界OUTLINE 层(AD 里叫KEEPOUT 层)。这里示例的Gerber 没有单独出,仅作为参考示例,方法是一样的。 前面设置NC 和加层的截图过程都一样,从上文“方法一”后面开始: 先显示出OUTLINE 层(这里以Drilllegend 层演示)和新建的rou tmil 层 选择相应参数能看到,已经自动做出了锣带线: 然后导出rou 文件即可。 导出ROU: 就可以了。
