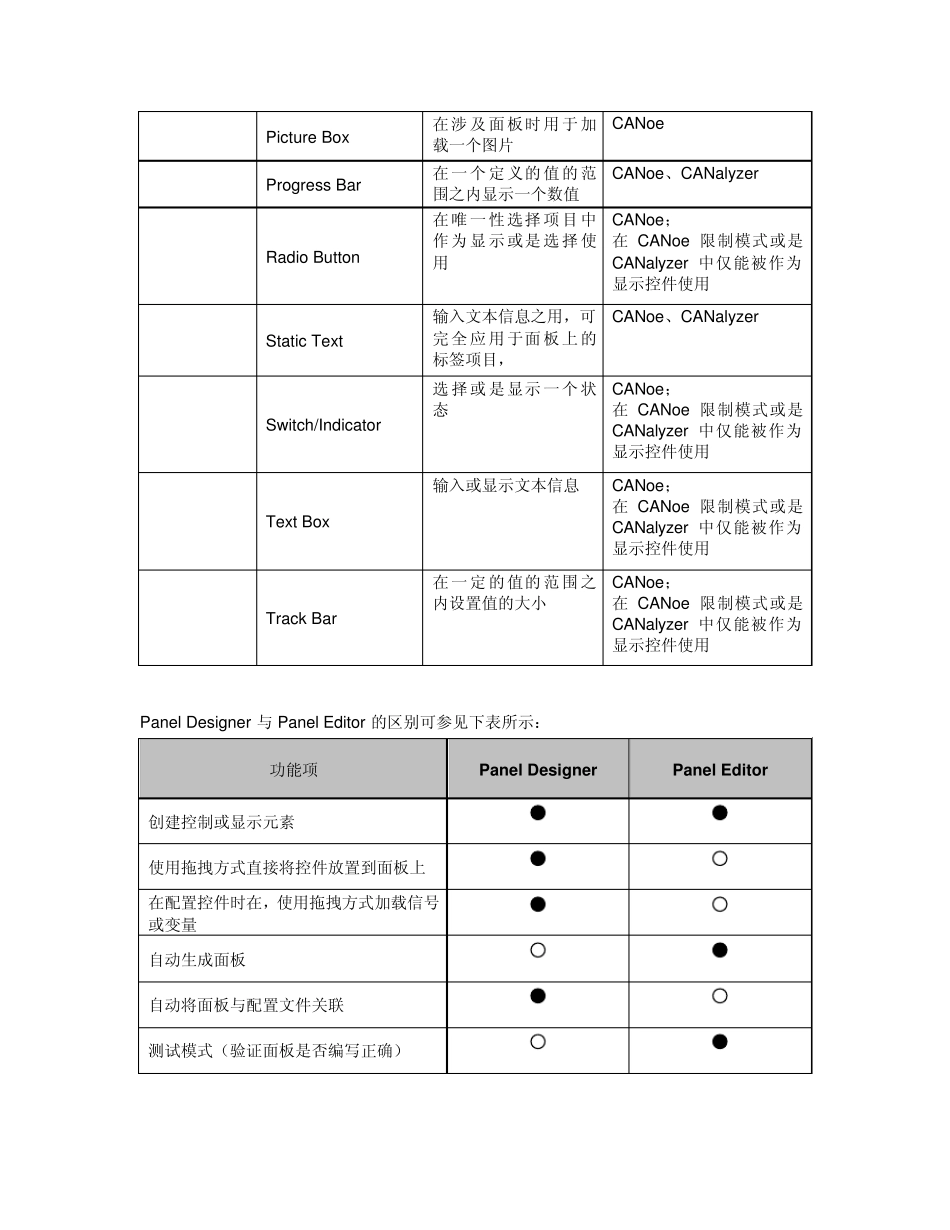

CANoe学习笔记3__Panel_Designer_第2页
2/7

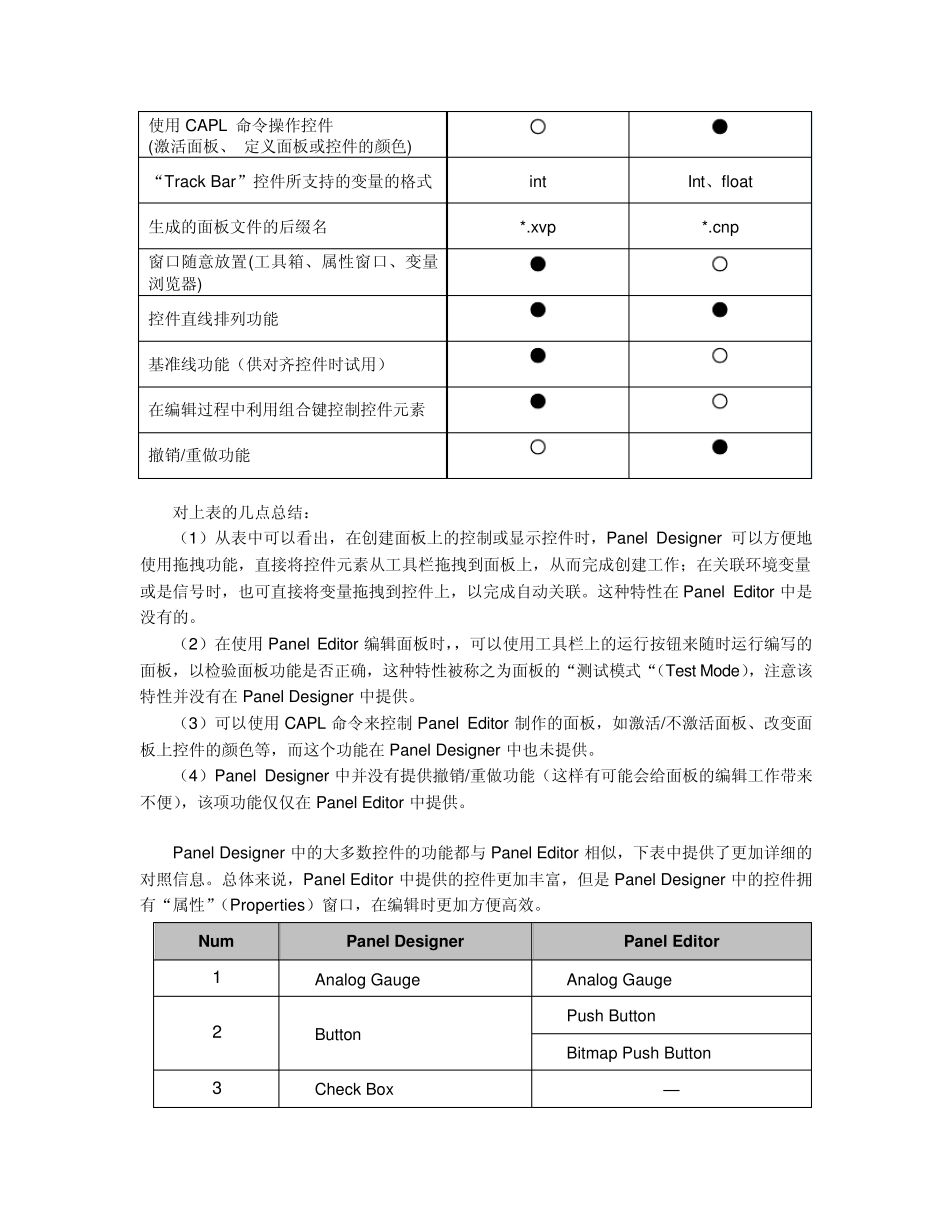

CANoe学习笔记3__Panel_Designer_第3页
3/7
CANoe 学习资料3 --- Panel Des igner Xiang wei 2011-3-14 Panel Designer(面板设计器)是CANoe 软件中另一个自带的交互式面板设计工具,与另一个面板设计工具Panel Editor(面板编辑器)具有相似的功能。 Panel Designer 所设计出的面板,其保存格式是“. xvp”(Extended Vector Panel)。 Panel Designer 中包含的基本控件供有16 种,其名称、作用等信息参见下表,注意,有部分控件仅仅能够在 CANoe 中使用;还有部分控件在作为控制类型控件时,也仅适用于 CANoe软件,在 CANazer 中则以限制模式使用(也即仅仅能够作为显示控件使用,而且无法绑定环境变量)。 图标 名称 描述 软件环境 Pointer 工具制作 CANoe、CANalyzer Analog Gauge 显示一个用户定义的数值范围 CANoe、CANalyzer Button 触发动作 CANoe Check Box 选择或是显示选项 CANoe; 在 CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Combo Box 从数据库列表中选择或是显示一个符号值 CANoe; 在 CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Group Box 将面板控件组或相关的选项汇聚在一个区域 CANoe、CANalyzer Numeric Up/Down 在一定的值的范围之内设置一个数值 CANoe Panel Help Button 在测试状态下用于调出帮助信息 CANoe、CANalyzer Path Dialog 交互式地选择一个文件或文件夹。例如通过此控件选择配置文件等 CANoe Picture Box 在涉及面板时用于加载一个图片 CANoe Progress Bar 在一个定义的值的范围之内显示一个数值 CANoe、CANalyzer Radio Button 在唯一性选择项目中作为显示或是选择使用 CANoe; 在CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Static Text 输入文本信息之用,可完全应用于面板上的标签项目, CANoe、CANalyzer Switch/Indicator 选择或是显示一个状态 CANoe; 在CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Text Box 输入或显示文本信息 CANoe; 在CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Track Bar 在一定的值的范围之内设置值的大小 CANoe; 在CANoe 限制模式或是CANalyzer 中仅能被作为显示控件使用 Panel Designer 与 Panel Editor 的区别可参见下表所示: 功能项 Panel Designer Panel Editor 创建控制或显示元素 使用拖拽方式直接将控件放置到面板...
