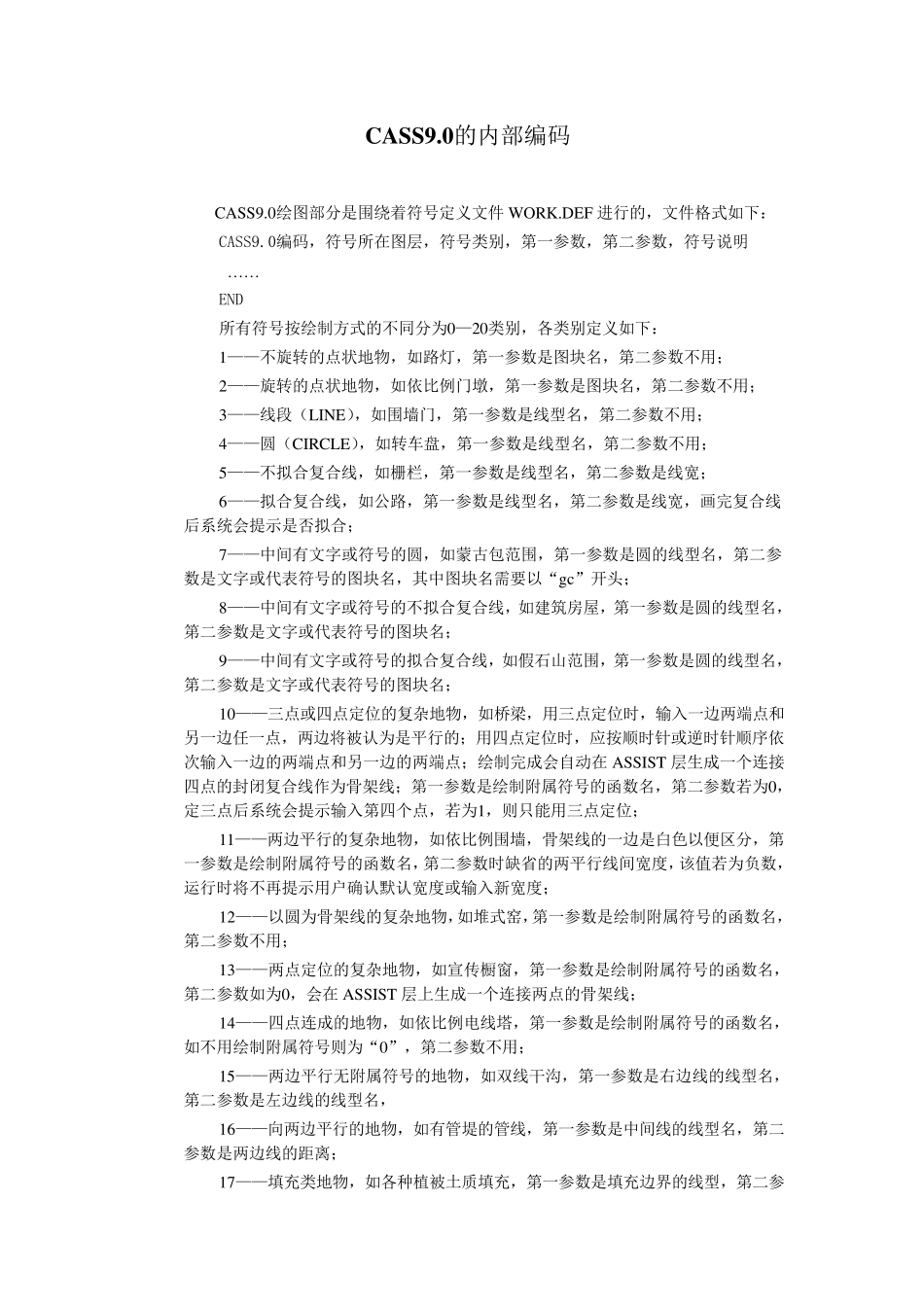

CASS9.0的内部编码 CASS9.0绘图部分是围绕着符号定义文件WORK.DEF 进行的，文件格式如下： CASS9.0编码，符号所在图层，符号类别，第一参数，第二参数，符号说明 …… END 所有符号按绘制方式的不同分为0—20类别，各类别定义如下： 1——不旋转的点状地物，如路灯，第一参数是图块名，第二参数不用； 2——旋转的点状地物，如依比例门墩，第一参数是图块名，第二参数不用； 3——线段（LINE），如围墙门，第一参数是线型名，第二参数不用； 4——圆（CIRCLE），如转车盘，第一参数是线型名，第二参数不用； 5——不拟合复合线，如栅栏，第一参数是线型名，第二参数是线宽； 6——拟合复合线，如公路，第一参数是线型名，第二参数是线宽，画完复合线后系统会提示是否拟合； 7——中间有文字或符号的圆，如蒙古包范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名，其中图块名需要以“gc”开头； 8——中间有文字或符号的不拟合复合线，如建筑房屋，第一参数是圆的线型名，第二参数是文字或代表符号的图块名； 9——中间有文字或符号的拟合复合线，如假石山范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名； 10——三点或四点定位的复杂地物，如桥梁，用三点定位时，输入一边两端点和另一边任一点，两边将被认为是平行的；用四点定位时，应按顺时针或逆时针顺序依次输入一边的两端点和另一边的两端点；绘制完成会自动在ASSIST 层生成一个连接四点的封闭复合线作为骨架线；第一参数是绘制附属符号的函数名，第二参数若为0，定三点后系统会提示输入第四个点，若为1，则只能用三点定位； 11——两边平行的复杂地物，如依比例围墙，骨架线的一边是白色以便 区 分，第一参数是绘制附属符号的函数名，第二参数时缺 省 的两平行线间宽度 ，该 值 若为负 数，运 行时将不再 提示用户 确 认默 认宽度 或输入新 宽度 ； 12——以圆为骨架线的复杂地物，如堆 式窑 ，第一参数是绘制附属符号的函数名，第二参数不用； 13——两点定位的复杂地物，如宣 传 橱 窗 ，第一参数是绘制附属符号的函数名，第二参数如为0，会在ASSIST 层上 生成一个连接两点的骨架线； 14——四点连成的地物，如依比例电 线塔 ，第一参数是绘制附属符号的函数名，如不用绘制附属符号则为“0”，第二参数不用； 15——两边平行无 附属符号的地物，如双 线干 沟 ，第一参数是右 边线的线型名，第二参数...
